EXIGENCES ÉLECTRIQUES
CONNEXION ÉLECTRIQUE MS6013XE
TELLE QUE FABRIQUÉE : CONNEXION SIMPLE
Connexion simple, systèmes électriques TN et TT (1 x 13 A, 1 x 16 A ou 1 x 32 A)* 3 fils (1 fil de phase + 1 fil
neutre + 1 fil de terre de protection). Le fil de terre de protection (vert/jaune) doit être relié à la borne de terre
du système comme indiqué.
Les interrupteurs DIP de désactivation du chauffage (banc d'interrupteurs S1, A2-A4) doivent être évalués pour
éviter que le courant admissible maximal du spa de nage dépasse le courant admissible maximal de l'alimentation.
Lorsque vous connectez le spa de nage selon l'installation électrique requise de la manière configurée par l'usine,
les réglages des interrupteurs DIP paramétrés par l'usine ne doivent pas être modifiés.*

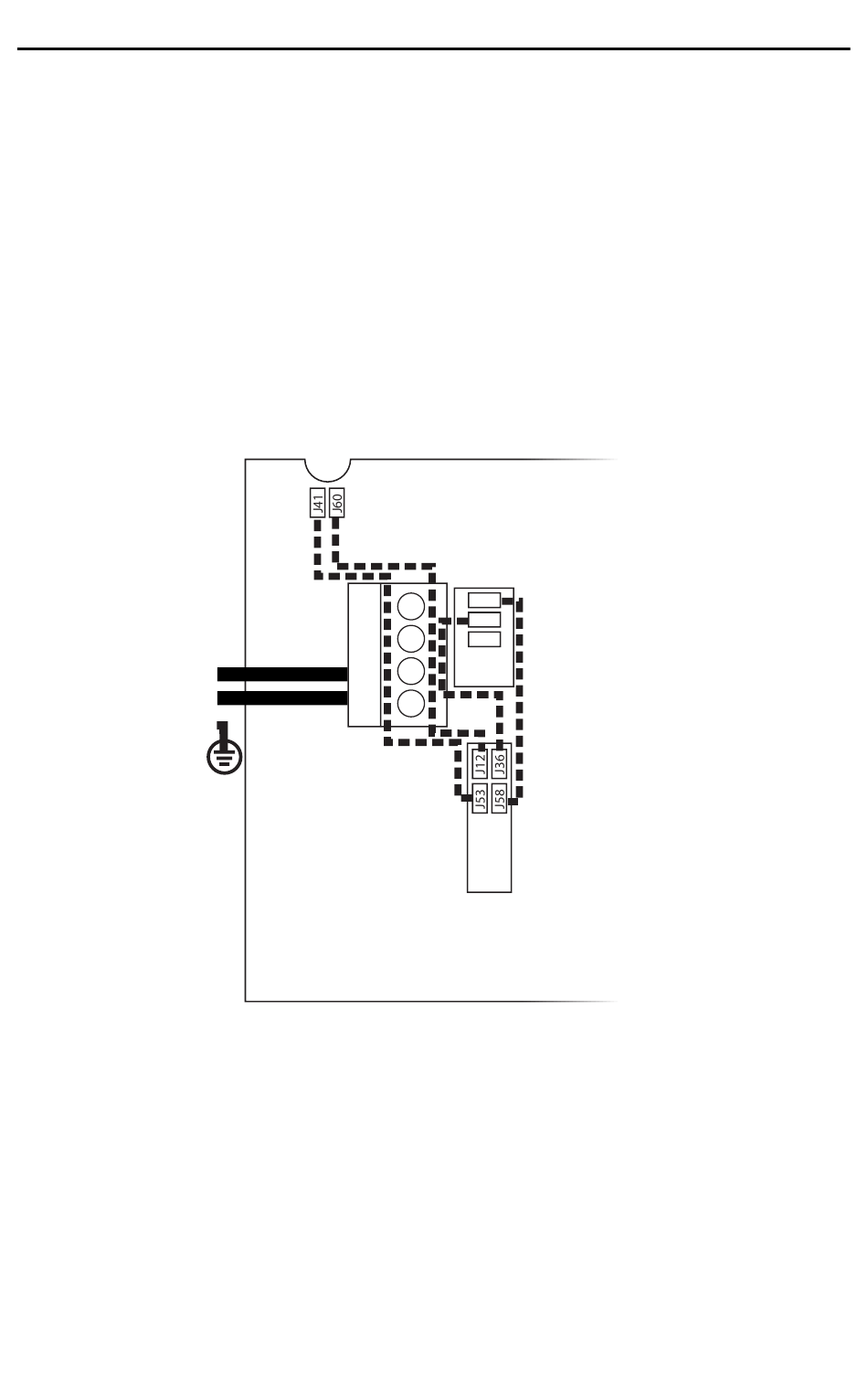

Figure 1
* Les câbles doivent être adaptés selon les spécifications du spa de nage. Le courant admissible nominal maximal du spa de
nage ne peut pas dépasser le courant admissible maximal de l'alimentation. Cela ne doit pas être une option envisageable
par l'installateur. Reportez-vous à la page Caractéristiques des modèles pour prendre connaissance de l'installation électrique
requise selon le modèle du spa.
ATTENTION:
Le RCD varie selon le fabricant. Le mauvais câblage du RCD peut conduire à des dommages
permanents au bloc de commande du spa. La réparation / le remplacement du boîtier de système du spa ne sont pas
couverts par la garantie lorsque les dommages résultent d'un câblage incorrect. Les points de fixation des fils du bloc
de commande du spa peuvent varier. Reportez-vous toujours au schéma de câblage à l'intérieur du bloc de commande
du spa pour effectuer un raccordement d'alimentation correct.
NE PAS PLONGER.
NE PLONGEZ PAS.
TB1
230V
1þ
1x32A
BLU
BRN
GRN
230V 3þ 3x16A
OFF
ON
A2
A3
A5
1 BRN
BLU
(Figure 1)
J51
4
J52
1
J198
1
2
Non fusionné
3
4
TB1
4
48
1
1
Non fusionné
2
J51
J52
J198
1
