Il est possible de choisir les unités affichées à l'écran pour la pente et le point de zéro. La valeur
par défaut de l'unité de la pente est [%] et peut être modifiée en [pH/mV]. Pour le point de zéro,
la valeur par défaut de l'unité est [pH] et peut être modifiée en [mV]. Utilisez la touche
accéder au champ de saisie et sélectionnez l'unité à l'aide de la touche
Appuyez de nouveau sur la touche [ENTER] pour afficher la boîte de dialogue Sauver changem?
Sélectionnez Non pour effacer les valeurs saisies et revenir à l'écran d'affichage des mesures ;
sélectionnez Oui pour enregistrer les modifications.

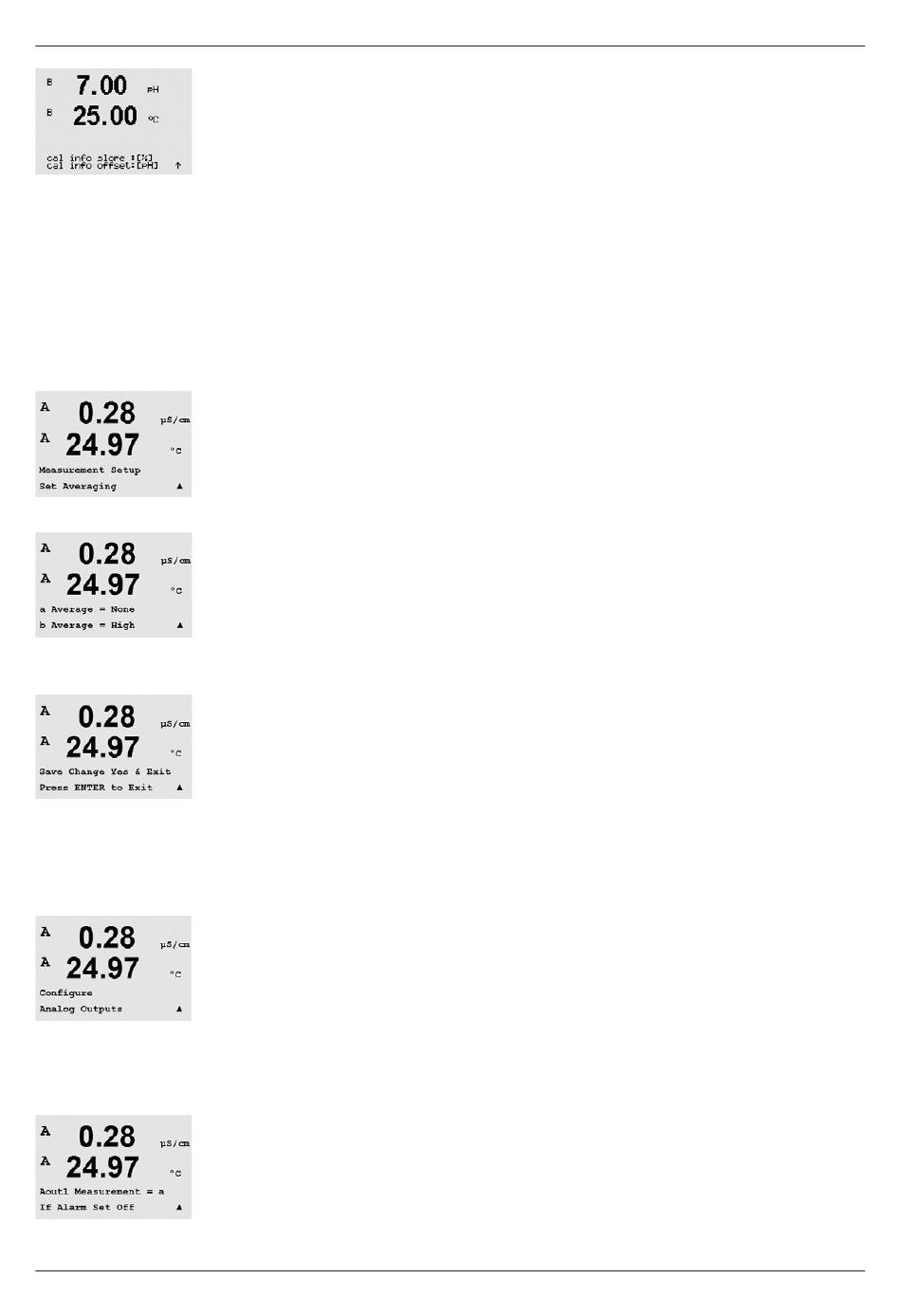

8.2.3.4 Réglage de la moyenne
Accédez au mode Configuration comme indiqué à la 8.1, « Accès au mode Configuration »,
et sélectionnez le menu Mesure (voir 8.2, « Mesure »).
Sélectionnez le menu « Réglage de la moyenne » à l'aide de la touche
Appuyez sur [ENTER].
La méthode de la moyenne (filtre de bruit) pour chaque ligne de mesure peut désormais
être sélectionnée.
Les options sont Special (Par défaut), Aucune, Bas, Moyen et Haut :
Aucune = aucune moyenne ou aucun filtre
Bas = équivaut à une moyenne mobile à 3 points
Moyen = équivaut à une moyenne mobile à 6 points
Haut = équivaut à une moyenne mobile à 10 points
Special = la moyenne dépend de la modification du signal (normalement moyenne
de type « High », mais moyenne de type « Low » pour les modifications
importantes du signal d'entrée)
Appuyez de nouveau sur [ENTER] pour ouvrir la boîte de dialogue de sauvegarde
des changements. Sélectionnez Non pour effacer les valeurs saisies et revenir
à l'écran d'affichage des mesures ; sélectionnez Oui pour enregistrer les modifications.
8.3

Sorties analogiques

(CHEMIN D'ACCÈS : Menu / Configurer / Sorties courant)
Accédez au mode Configuration comme indiqué à la section 8.1. « Accès au mode
Configuration » et naviguez jusqu'au menu « Sorties courant » à l'aide de la touche
Appuyez sur la touche [ENTER] pour sélectionner ce menu, qui permet de configurer
les 4 sorties courant.
Lorsque le menu Sorties analogiques est sélectionné, utilisez les touches
entre les paramètres configurables. Une fois qu'un paramètre est sélectionné, son paramétrage
peut être sélectionné en se basant sur le tableau suivant :
Lorsqu'une valeur d'alarme est sélectionnée (voir le chapitre 8.5.1 « Alarme » ;
CHEMIN D'ACCÈS : Menu/Configurer/Alarme/Nettoyage/Configuration Alarme),
la sortie analogique accédera à cette valeur si l'une de ces conditions d'alarme s'affiche.
Avec le paramètre « mesure Aout1 = a », la sortie analogique 1 est attribuée à la valeur
mesurée « a ». Avec le paramètre « mesure Aout2 = b », la sortie analogique 2 est attribuée
à la valeur mesurée « b ».
ou .
 .
ou .
 .
et pour naviguer
