5. Maintenance et entretien
5
5
5
1 Contre-écrou du tampon de butée
2 Tampon de butée
3 Écrou de réglage pour la tension centrale
mancherons
44
J, B
(4 h) 50 h
20 Nm
agria Porte-outils 5500 Grizzly

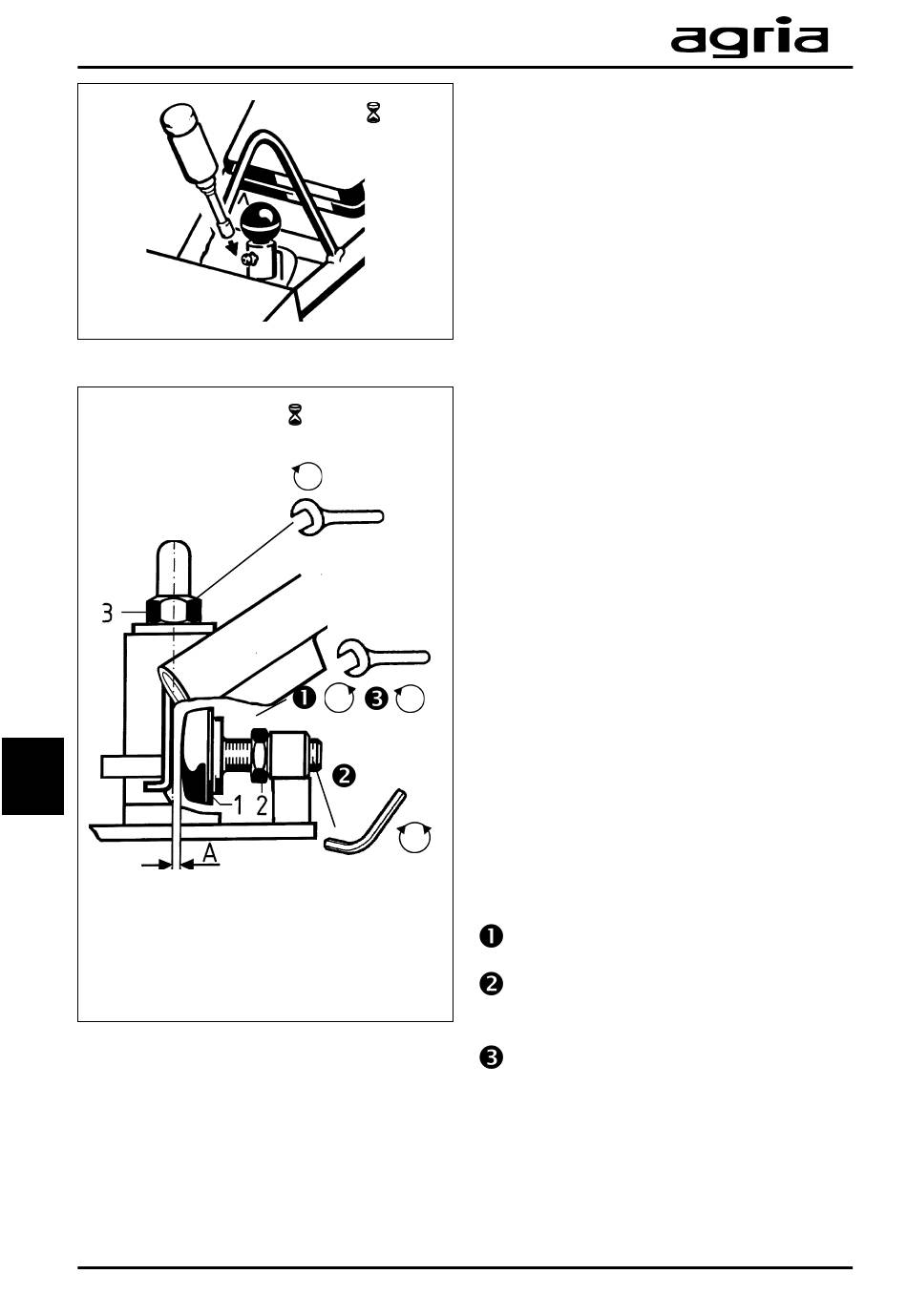

Boulon d'arrêt des mancherons
Graisser de temps en temps me bou-
lon d'arrêt des mancherons avec de la
graisse bio au niveau du téton de grais-
sage. Au moins une fois par an et
après chaque lavage au nettoyeur haute
pression.
Grizzly compact, comfort
Serrage centralisé des
mancherons
Resserrer à 20 Nm l'écrou de réglage
(3) après les 4 premières heures de ser-
vice puis toutes les 50 heures de ser-
vice.
Butée pendulaire des
mancherons
Le palier des mancherons atteint son
effet optimal d'amortissement lorsque
les 2 tampons de butée sont réglés de
façon à ce qu'il y ait un espace de A =
0,5 mm par rapport à la plaque de bu-
tée et ce en position nulle, lorsque le
mancheron n'est pas sous charge.
La butée pendulaire peut cependant se
régler individuellement sur "Mancherons
rigides" (sans espace).
Réglage:
Desserrer les écrous six pans (2)
Régler le tampon de butée (1) en le
tournant pour obtenir l'espace "A"
Serrer les écrous six pans (2) (blo-
quer)
