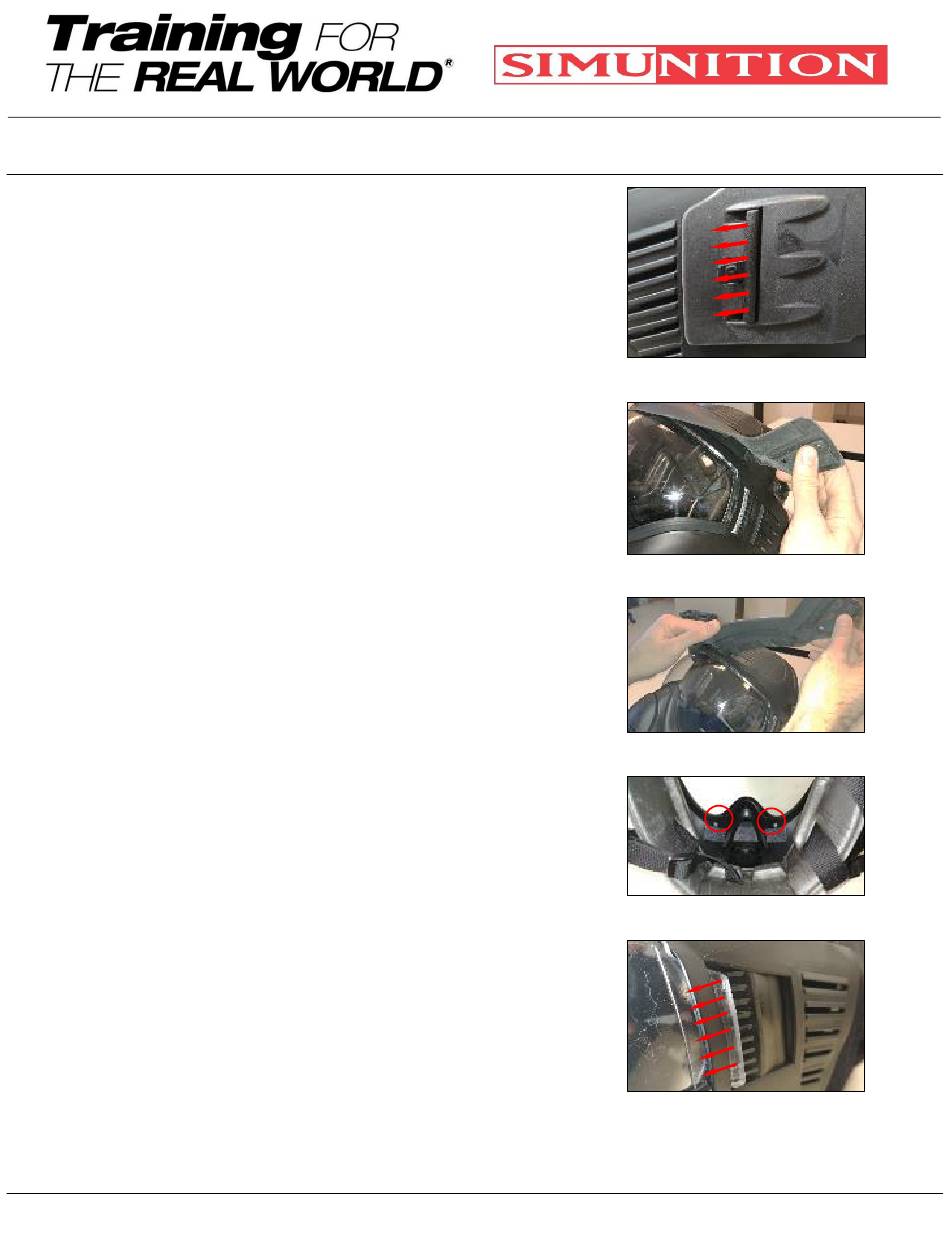

Retrait de la lentille FX
Retirer les deux verrous de la lentille situés de chaque côté du masque
1.
en exerçant une pression vers l'extérieur sur la barre de verrouillage
noire, puis retirer (Fig. 9).
Utiliser les mains pour retirer le déflecteur en caoutchouc en tirant
2.
délicatement vers l'extérieur les trois tiges insérées à travers la grille de
prise d'air (Fig. 10a et 10b). Les conserver pour les réutiliser.
À l'intérieur du masque, retirer la mousse de protection nasale en tirant
3.
simplement, puis enlever le joint d'étanchéité en plastique de la lentille
en dévissant les deux vis (Fig.11a) situées sous la mousse de
protection nasale à l'intérieur du masque. Retirer le joint d'étanchéité
de la lentille en tirant délicatement vers l'extérieur.
Retirer la lentille en exerçant une pression vers le bas sur l'arête (Fig.
4.
11b) de la lentille et en poussant vers l'intérieur. Répéter le processus
de l'autre côté. Retirer les deux bandes en caoutchouc sur la lentille et
les conserver pour les réutiliser.
Les marques de commerce et marques déposées de General Dynamics Ordnance and Tactical Systems-Canada Inc. sont indiquées respectivement par les symbolesTM et
© 2018 GD-OTS Canada
9002
®
Fig. 11a – Vis sous la mousse de protection nasale
www.simunition.com
Fig. 9 – Retrait du verrou de la lentille
Fig. 10a – Déflecteur en caoutchouc
Fig. 10b – Déflecteur en caoutchouc
Fig. 11b – Arête sur la lentille
.
®
Page 5 de 16
8971791.ftsim f rev 00
