ESPAÑOL

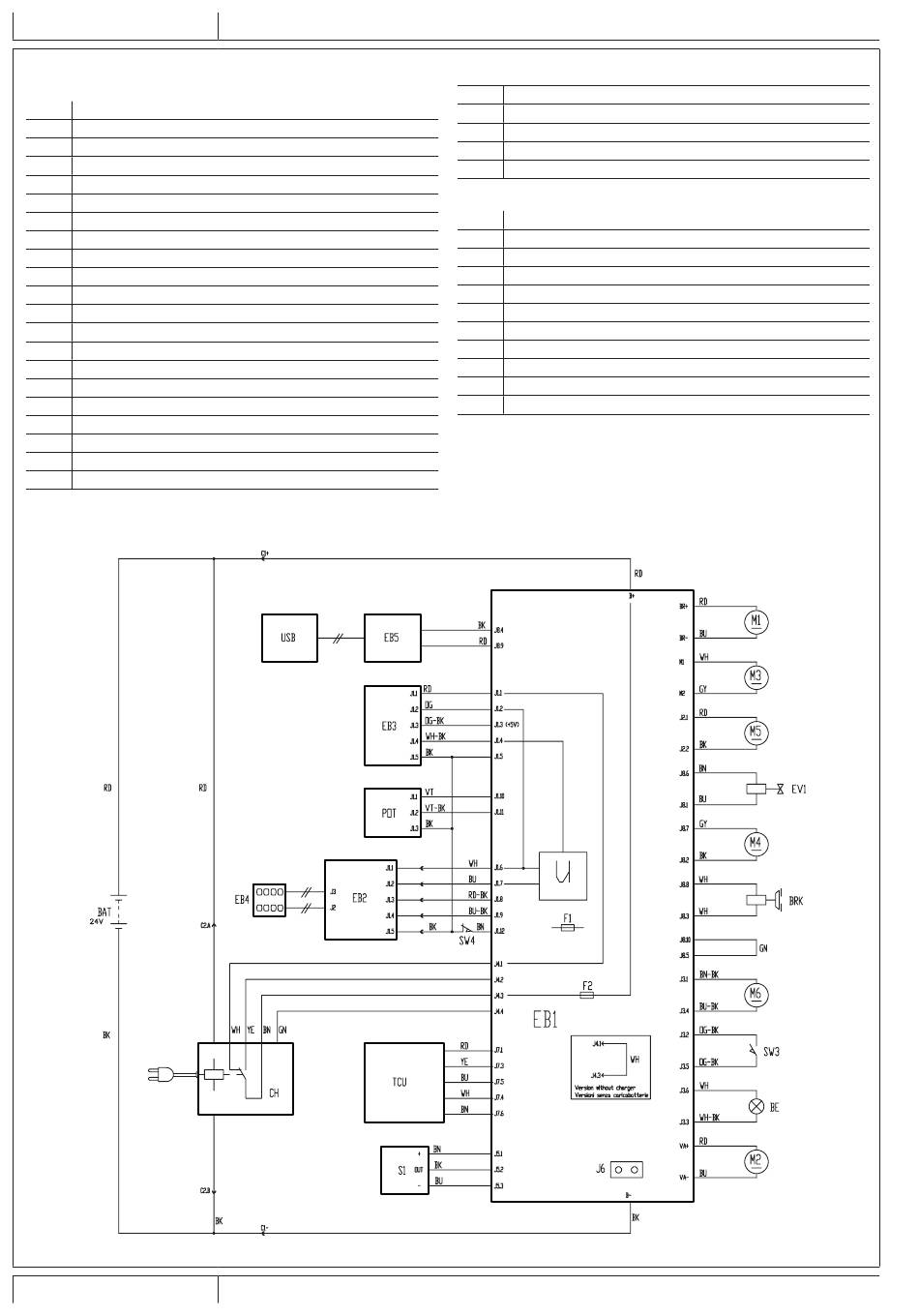

ESQUEMA ELÉCTRICO
Leyenda
BAT Baterías 24 V
BE Luz rotativa (opcional)
BRK Freno electromagnético
C1 Conector de las baterías
C2 Conector del cargador de baterías
CH Cargador de baterías
EB1 Tarjeta electrónica funciones
EB2 Tarjeta electrónica del visualizador
EB3 Tarjeta electrónica llave
EB4 Tarjeta electrónica serigrafía tablero de instrumentos
EB5 Unidad de energía de 5V (opcional)
EV1 Electroválvula
F1 Fusible tarjeta electrónica principal
F2 Fusible de los circuitos de señal
M1 Motor del cepillo
M2 Motor del sistema de aspiración
M3 Motor tracción
M4 Bomba EcoFlex™
M5 Motor actuador cabezal portacepillo
M6 Motor actuador boquilla
POT Potenciómetro pedal de marcha
10
INSTRUCCIONES DE USO
SC2000 - 9100000386
S1 Sensor nivel agua de lavado
SW3 Microinterruptor asiento
SW4 Sensor de control antiderrape
TCU TrackClean™ (opcional)
USB USB puerto (opcional)
Códigos color
BK Negro
BU Azul
BN Marrón
GN Verde
GY Gris
OG Anaranjado
PK Rosado
RD Rojo
VT Morado
WH Blanco
YE Amarillo
P100862
01/2015
