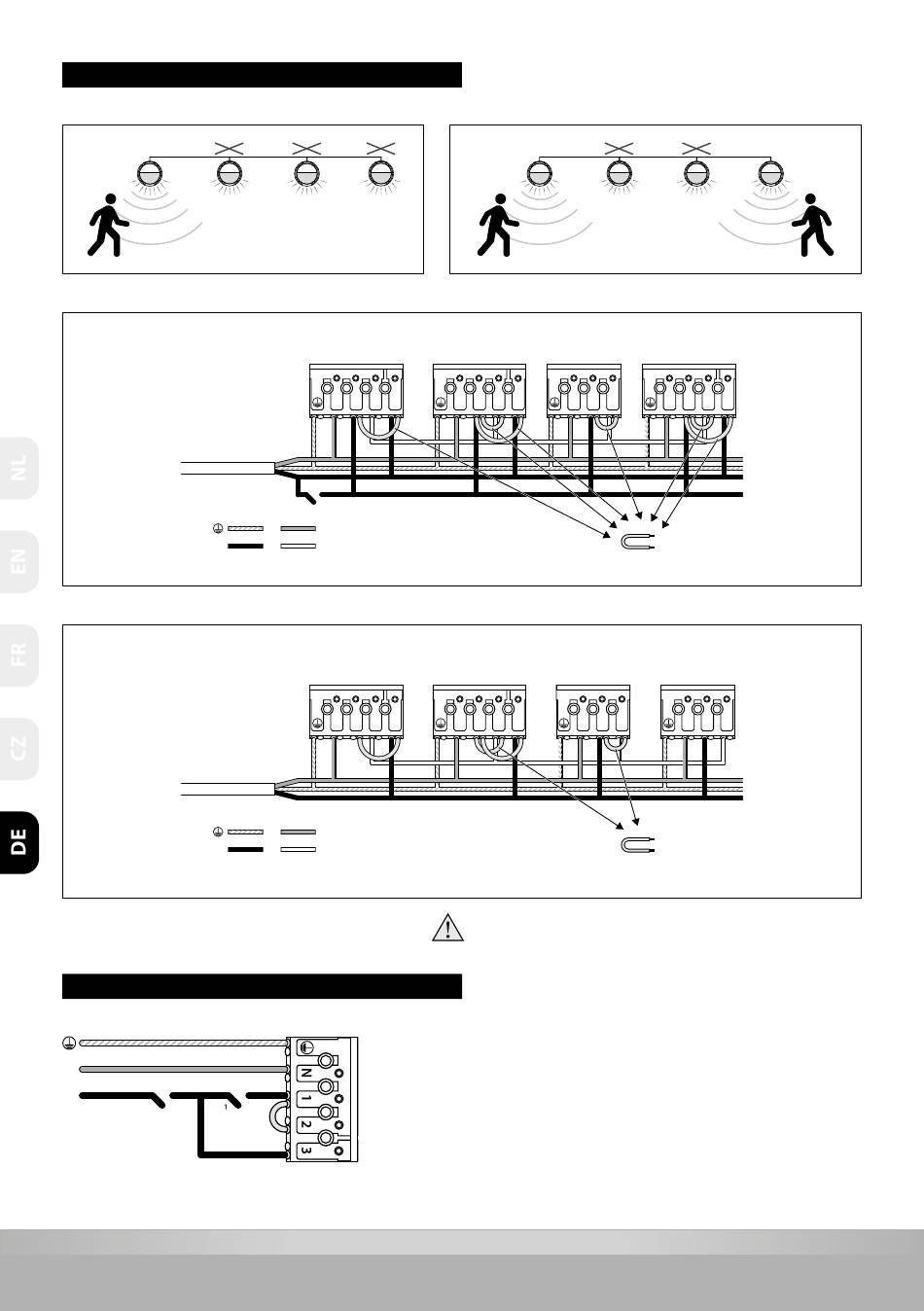

MASTER/SLAVE FUNKTION

Funktion A
Sensor Sensor
Funktion A - Zentral geschaltet
NETZSPANNUNG
L
Funktion B - Nur über eingebaute Sensoren schaltbar
NETZSPANNUNG
L
TESTS
Tests des Notbetriebs nach der Installation.
N
L
A L
38
Funktion B
Sensor Sensor
Mit Notbetrieb Mit Notbetrieb
und mit Sensor und ohne Sensor
N 1 2 3 N
Optional: Schalter für die Zentralschaltung
N
Ein/Aus oder hohe/niedrige Intensität,
gesteuert durch den Sensor
Mit Notbetrieb Mit Notbetrieb
und mit Sensor und ohne Sensor
N 1 2 3 N
N
Ein/Aus oder hohe/niedrige Intensität,
gesteuert durch den Sensor
L, N = Nicht geschaltete Spannungsversorgung
L1 = Geschaltete Spannungsversorgung
A = Kontrolle des Notbetriebs
www.prolumia.com
Sensor Sensor
Ohne Notbetrieb
und ohne Sensor
1 2 3 N 1 2
Kurzes Kabel entfernen
Ohne Notbetrieb
und ohne Sensor
1 2 3 N 1 2
Kurzes Kabel entfernen
Die Anzahl der Slaves ist begrenzt (max. 30 Stück).
Sensor Sensor
Mit Notbetrieb
und ohne Sensor
N 1 2 3
Ohne Notbetrieb
und mit Sensor
N 1 2
