Raccordements hydrauliques

►
Pose de la chaudière et raccordements
▼ Rinçage de l'installation
Avant de raccorder la barrette de robinets sur
l'installation, rincer correctement le réseau chauff age
pour éliminer les particules qui pourraient compromettre
le bon fonctionnement de l'appareil.
Ne pas utiliser de solvant ou d'hydrocarbure aromatique
(essence, pétrole, etc.).
■ Dans le cas d'une installation ancienne :
il est recommandé d'installer (sur le retour de la
chaudière et au point bas) un pot à boues de capacité
suffi sante et muni d'une vidange, afi n de recueillir et
évacuer les impuretés.
En cas de désembouage de l'installation,
la pose d'un pot à boues est obligatoire.
La garantie du corps de chauff e et des
composants hydrauliques sera exclue en cas
d'absence d'un pot à boues.
Il est recommandé d'ajouter un produit de
traitement des boues (voir §
l'installation", page
Un fi ltre peut également être installé près de la
chaudière.
Eff ectuer plusieurs opérations de rinçage de l'installation,
avant de procéder au remplissage défi nitif.
■ Dans le cas d'une installation avec plancher
chauff ant :
Il est recommandé d'ajouter un produit de
traitement des boues (voir §
page 2).
▼ Tuyauteries
■ Circuit gaz
Le raccordement de l'appareil sur le réseau de
distribution gaz doit être réalisé conformément à la
réglementation en vigueur. Le diamètre de la tuyauterie
sera calculé en fonction des débits et de la pression du
réseau.
■ Circuit chauff age
Calculer le diamètre des tuyauteries en fonction des
débits et longueurs des réseaux hydrauliques.
• Dans le cas d'une installation avec plancher chauff ant
direct :
Il est recommandé de faire un départ chaudière en
cuivre. La sécurité plancher chauff ant doit être installée
le plus loin possible de la chaudière.
Naema 2 Micro / Installation / 1906 - FR
"Nettoyage de
2).
"Eau de chauff age",
■ Circuit sanitaire
Précautions contre le tartre (voir §
sanitaire", page 2).
■ Raccordement PECS Riveo (Option)
Se référer au schéma hydraulique

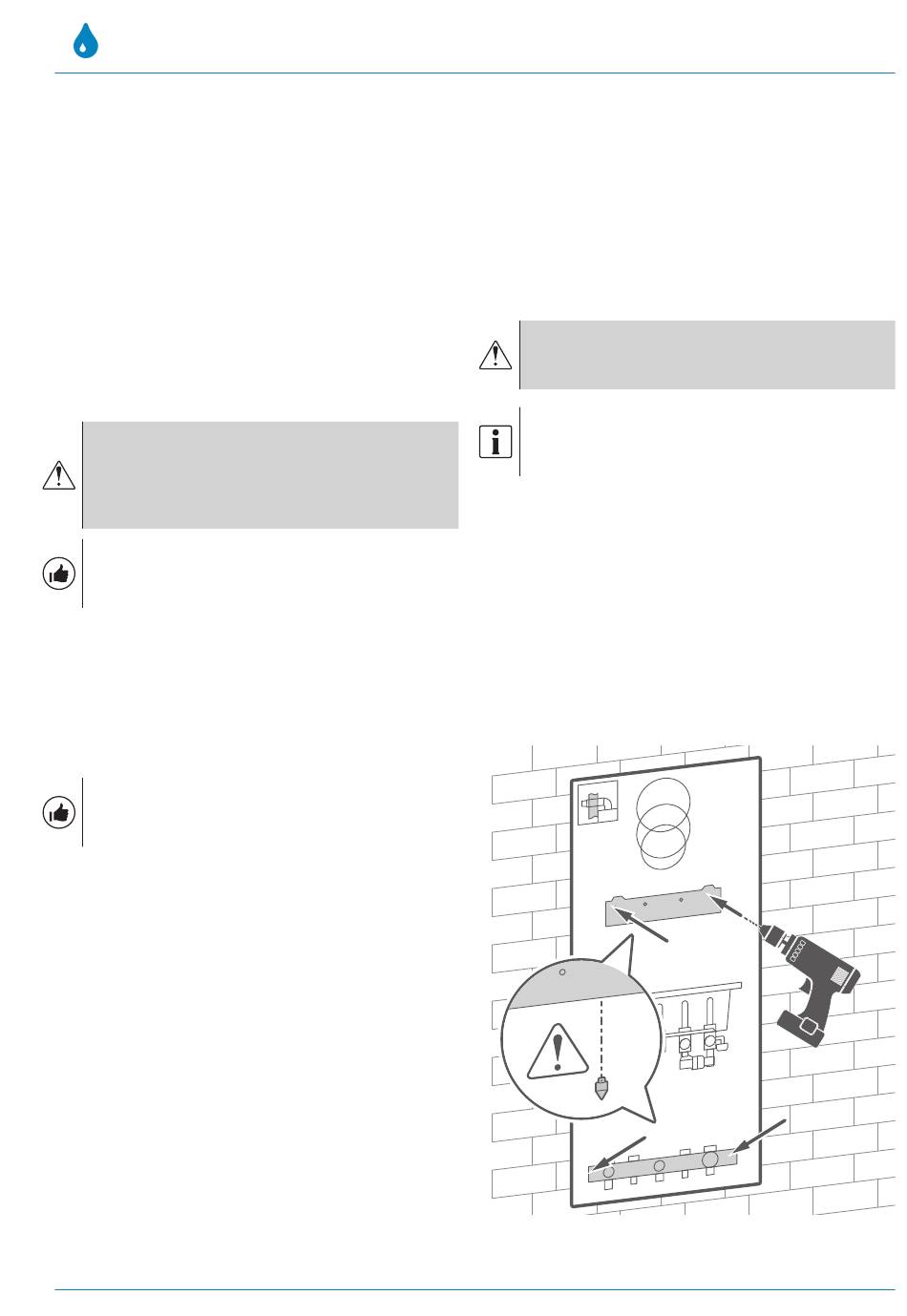

▼ Pose et raccordements hydrauliques
En cas de cloison légère, installer des renforts
(métalliques ou en bois), utiliser un système
de fi xation adapté.
Utiliser le gabarit fourni avec la barrette
de robinets (voir
page 67).
Dans le cas d'une installation classique avec ventouse
horizontale Ø 60-100 vers l'arrière, le trou pour passage
des conduits peut être réalisé de suite à l'aide du gabarit.
- Fixer solidement sur une paroi plane et résistante en
s'assurant de leur niveau correct :
"Eau chaude
(page 65).
"Gabarit Micro 25 / 30 / 35",
