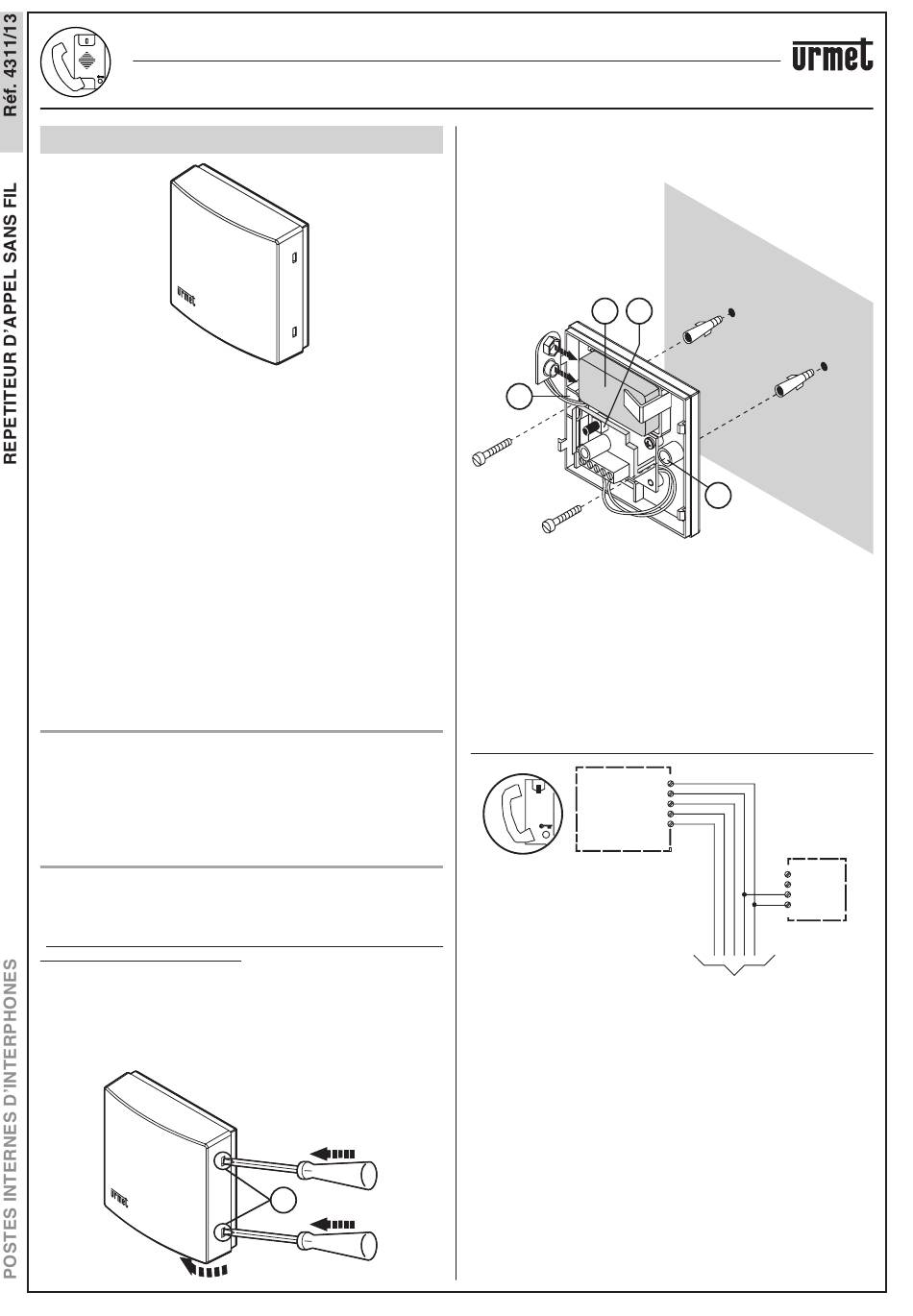

REPETITEUR D'APPEL SANS FIL Réf. 4311/13
Le produit Réf. 4311/13 permet de transmettre par radio le signal
d'appel reçu d'une installation d'interphones vers un récepteur de la
série Mistral.
Le répétiteur d'appel peut être accouplé aux sonneries suivantes:
• Sonnerie avec portée jusqu'à 200m,
fl ash et alimentation par batteries ou alimentation
• Sonnerie avec portée jusqu'à 150m,
fl ash et alimentation secteur 230V
Toutes les sonneries, avec leurs caractéristiques et modalités
d'installation, sont illustrées dans le "Manuel Technique Produits –
Interphones et Vidéophones".
Le produit peut être installé en parallèle ou à la place d'interphones.
Ce dispositif est conçu pour être alimenté à l'aide d'une batterie de 9V
(non livrée), qui garantit le fonctionnement du système dans toutes les
conditions, y compris les plus critiques. La batterie doit être remplacée
environ tous les deux ans ou dès que les performances de l'appareil
se détériorent.
CARACTERISTIQUES TECHNIQUES
Alimentation:
Fréquence d'émission:
Dimensions (L x H x P):
Température de fonctionnement:
INSTALLATION
Installer le dispositif à l'écart de sources de chaleur, à l'abri de
l'humidité et des projections d'eau. Lors des opérations d'installation
et de programmation, il est recommandé de porter un maximum
d'attention aux composants du circuit imprimé et, en particulier, à
l'antenne métallique, laquelle ne doit absolument pas être déplacée
par rapport à sa position d'origine.
Avant l'installation défi nitive du dispositif, il est conseillé d'effectuer un
appel d'essai afi n de vérifi er la transmission radio du signal vers le
récepteur.
La présence de parois, d'obstacles ou d'objets métalliques peut réduire
considérablement la distance maximale de transmission indiquée.
• Ouvrir le produit en engageant la pointe d'un tournevis aux endroits
indiqués (A).
8
−−−− sect.4a
REPETITEUR D'APPEL SANS FIL Réf. 4311/13
CARACTERISTIQUES TECHNIQUES
Réf. 4311/2
Réf. 4311/3
batterie alcaline du type 6LR61 9V
868,35MHz
85 x 85 x 30mm
+5 ÷ 40°C
A
INSTALLATION
• En utilisant les chevilles, les orifi ces prévus à cet effet (B) et les
vis, fi xer le produit à proximité de l'interphone, dans une position
permettant d'intercepter les fi ls de raccordement à ce dernier.
B
• Réaliser la connexion au bornier en respectant le schéma
d'installation ci-après. Ne pas débrancher du bornier le câble à deux
voies de la batterie.
• Brancher la batterie (D).
• L'envoi du signal vers le récepteur peut s'effectuer lors de la
programmation, en appuyant sur la touche (C) présente sur le circuit
imprimé; la diode de signalisation se mettra alors à clignoter.
• Pour les opérations de programmation du récepteur, se reporter aux
paragraphes relatifs aux sonneries radio Mistral.
EXEMPLE DE RACCORDEMENT
D
C
B
S+
S-
Réf.4311/13
DE LA COLONNE
MONTANTE
Manuel Technique - BIBUS II
Cm
C+
C-
S+
e
Ed. VOP
