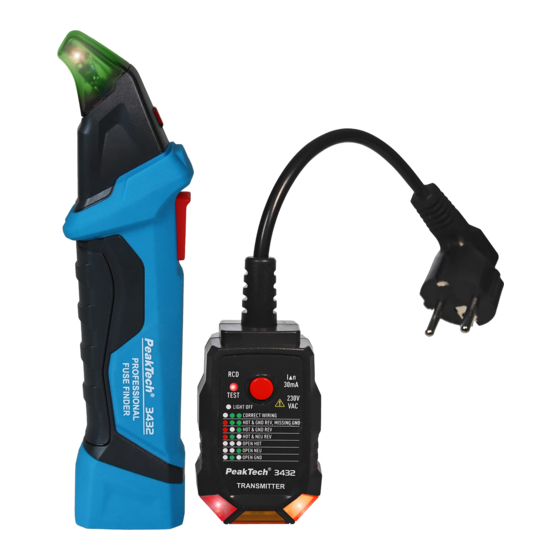

- Page 1 PeakTech® 3432 Manuel de l'utilisateur Localisateur de sauvegarde...
-
Page 2: Instructions De Sécurité
1. instructions de sécurité Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Catégorie de surtension CAT III 250V ; Degré de pollution 2. CAT I : Niveau de signal, télécommunications, équipement électronique avec de faibles surtensions transitoires. - Page 3 Cet appareil ne doit pas être utilisé dans des circuits à haute énergie. Utilisez uniquement une pile 9V comme alimentation Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées (risque grave de blessure et/ou de destruction de l'appareil). Ne jamais faire fonctionner l'appareil s'il n'est pas complètement fermé.
-
Page 4: Avertissements Et Symboles Sur L'appareil
Étiquetage de l'ordonnance sur les piles 2. introduction Le PeakTech 3432 est un appareil de mesure avec lequel il est possible de détecter les fusibles dans un circuit. Il s'agit de la combinaison d'un émetteur et d'un récepteur. L'émetteur est utilisé... -
Page 5: Récepteur
Ses caractéristiques font de la recherche de fusibles avec le PeakTech 3432 une tâche facile dans n'importe quelle application, ce qui en fait un compagnon idéal pour le technicien électronique comme pour le profane pour trouver le bon fusible et couper le circuit en toute sécurité. - Page 6 3.2 Émetteur 1. câble de connexion avec fiche 2. bouton de test pour tester le RCD 3. LED pour le test RCD 4. affichage par LED de la polarité de la fiche...
-
Page 7: Connexion De L'émetteur (Transmitter)
4. fonctionnement du localisateur d'assurage Le PeakTech 3432 est utilisé pour localiser les fusibles. La procédure exacte pour effectuer la mesure est expliquée dans les sections suivantes. 4.1 Connexion de l'émetteur (Transmitter) L'émetteur est nécessaire pour localiser le fusible, car l'appareil envoie un signal à... -
Page 8: Détection Des Fusibles
4.2 Détection des fusibles Pour trouver les fusibles dans la distribution électrique à mesurer, l'émetteur doit être connecté à une prise comme décrit au point 4.1. Après avoir correctement connecté l'émetteur, vous pouvez maintenant utiliser le récepteur pour détecter le fusible du circuit connecté. Pour ce faire, allumez le récepteur en appuyant sur le bouton marche/arrêt. -
Page 9: Test De Tension Sans Contact
Il n'est pas possible d'utiliser le test de tension pour localiser les fusibles. 4.4 Test RCD Une autre fonction du PeakTech 3432 est de tester le RCD dans un circuit. Seul l'émetteur est nécessaire pour cette application. Pour vérifier si le RCD d'un circuit s'est déclenché, l'émetteur est branché... - Page 10 5. Insertion de la batterie Le récepteur du P 3432 est alimenté par une pile-bloc de 9V. L'émetteur n'a pas besoin de batterie comme source d'alimentation, car il est alimenté par la tension du secteur de la prise dans laquelle il est branché.
- Page 11 Notes sur la loi sur les piles Les piles sont incluses dans la livraison de nombreux appareils, par exemple pour le fonctionnement des télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à...
- Page 12 Il est recommandé de répéter l'étalonnage après un an. recommandé. © PeakTech® 12/2021 Lie PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
