PeakTech® 3430
Instructions d'utilisation

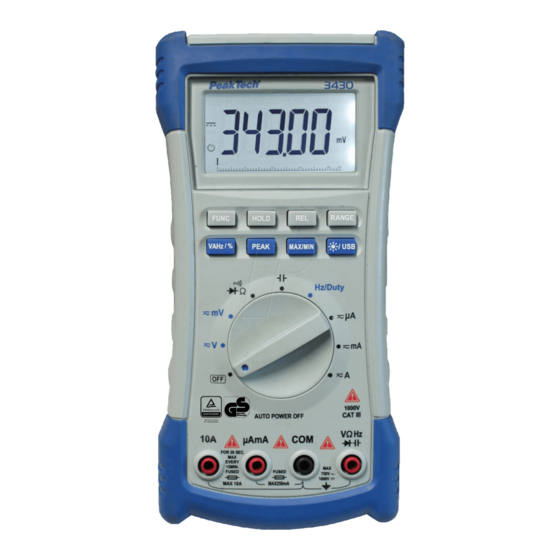

Multimètre numérique
1

Publicité

Table des Matières
loading

Manuels Connexes pour PeakTech 3430

Sommaire des Matières pour PeakTech 3430

  • Page 1 PeakTech® 3430 Instructions d'utilisation Multimètre numérique...

  • Page 2: Sécurité Pour L'utilisation De L'appareil

    1. Sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Catégorie de surtension III 1000V ; catégorie de surtension IV 600V ;...
  • Page 3  Familiarisez-vous avec les fonctions de l'appareil et de ses accessoires avant d'effectuer votre première mesure.  Ne faites pas fonctionner le compteur sans surveillance ou sans le protéger contre tout accès non autorisé.  N'utilisez le multimètre que pour l'usage auquel il est destiné...
  • Page 4 Environnement de mesure :  Évitez toute proximité avec des substances explosives et inflammables, des gaz et des poussières. Une étincelle électrique peut provoquer une explosion ou une déflagration - danger de mort !  N'effectuez pas de mesures dans des environnements corrosifs, l'appareil pourrait être endommagé...
  • Page 5  Changez la pile lorsque le symbole de la pile s'affiche pour éviter des lectures incorrectes.  Éteignez le multimètre avant de changer les piles ou les fusibles et retirez également tous les fils d'essai et les sondes de température. ...

  • Page 6: Valeurs D'entrée Maximales Autorisées

    1.1 Valeurs d'entrée maximales autorisées Valeur d'entrée Fonction Prises d'entrée max. perm. V/Ω + COM Voltage DC 1000 V DC V/Ω + COM Tension CA 750 V AC V/Ω + COM Résistance 250 V AC/DC Gamme µA/mA AC/DC µA/mA + COM 250 mA AC/DC Gamme de 10 A 10 A + COM...
  • Page 7 Double isolation. CAT III Catégorie de surtension III Mesures RMS réelles Ce modèle mesure les tensions et les courants alternatifs en valeur efficace réelle (True RMS) et est donc indépendant de la forme d'onde pour fournir une mesure précise. La plupart des tensions et des courants alternatifs sont exprimés en valeurs efficaces, appelées valeurs RMS (Root Mean Suare).

  • Page 8: Données Techniques

    2. données techniques 2.1 Données générales Écran LCD de 4 ½ chiffres avec un graphique à barres de 46 segments, un affichage Afficher maximum de 21999 et une indication automatique de la polarité. Séquence de mesure 3 - 4 x par seconde max.
  • Page 9 2.2 Domaines Voltage DC Domaines Résolution Précision 10 μV 220 mV 100 µV ± 0,05% de l'E.M. + 3 1 mV pcs. 10 mV 1000 Protection contre les surcharges : 1000 V DC/ACeff 9 MΩ Résistance d'entrée : Tension CA Domaines Résolution Précision...
  • Page 10 Domaines Résolution Précision 220 μA 10 nA 2200 μA 0,1 μA ± 1,0% de l'E.M. + 3 1 μA pcs. 22 mA 10 μA 220 mA 1 mA ± 1,5% f. m. + 3 pcs. Protection contre les surcharges : 250 mA/1000 V 10 A/1000 V courant d'entrée max.
  • Page 11 Fonction de contrôle de la continuité Un signal acoustique (buzzer) retentit en cas de résistance. Fonction : moins de 30 Ω Plages de capacité Domaines Résolution Précision 22 nF 10 pF 220 nF 100 pF 2,2 µF 1 nF 22 µF 10 nF ±...

  • Page 12: Utilisation Des Cordons De Test

    3. les préparatifs de la mise en service de l'appareil 3.1 Utilisation des cordons de test N'effectuez les mesures qu'avec les cordons de test fournis. Les fils d'essai conviennent aux mesures de tension jusqu'à 1000 V. Lors de la mesure de tensions plus élevées, il existe un risque de blessure et/ou de détérioration ou de destruction des circuits internes de l'appareil.
  • Page 13 4. éléments de fonctionnement et connexions sur l'appareil...
  • Page 14 Écran LCD de 1, 4 1/2 chiffre Touche REL : mesure de la valeur relative touche RANGE : touche de commutation pour la sélection manuelle et automatique de la gamme. bouton pour allumer le rétro-éclairage et activer l'interface USB de l'appareil. touche MAX/MIN : fonction de maintien des valeurs maximale et minimale touche HOLD : fonction de maintien de la valeur...
  • Page 15 Entrée V/Ω (11) : Pour connecter le fil de test rouge pour les mesures de tension, de résistance et de fréquence ainsi que pour les fonctions de mesure du test de diode et du test de continuité. Fonction de maintien de la valeur mesurée HOLD (6) : La fonction de maintien de la valeur mesurée permet de "geler"...

  • Page 16: Opération De Mesure

    5. opération de mesure Attention ! Ne dépassez pas la tension d'entrée maximale autorisée de 1000 V DC ou 750 V AC. Le non-respect de cet avertissement peut entraîner des blessures graves (éventuellement mortelles) et/ou endommager les circuits internes de l'appareil. Pour les mesures de tension dans des circuits supérieurs à...

  • Page 17: Mesure Des Courants Continus Et Alternatifs

    Avis : * La sensibilité d'entrée élevée du compteur entraîne l'affichage d'une valeur faible et instable sur l'écran LCD. Ceci est normal pour les instruments à haute sensibilité et n'affecte pas la précision de mesure de l'instrument. 5.3 Mesure des courants continus et alternatifs Attention ! * Ne pas effectuer de mesures de courant sur des circuits dont la tension est supérieure à...

  • Page 18: Mesures De Résistance

    Faites passer l' instrument à la fonction de mesure du courant continu en appuyant sur la touche "FUNC". Le symbole de fonction DC s'allume sur l'écran LCD. En fonction du courant à mesurer, connectez le fil de test rouge à l'entrée µA/mA ou 10 A et le fil de test noir à...

  • Page 19: Mesures De La Capacité

    intrinsèque des cordons de test communs est comprise entre 0,2...1 Ω. Pour une détermination exacte de la résistance intrinsèque, connectez les fils d'essai aux prises d'entrée du multimètre et Court-circuitez les sondes de test. La valeur mesurée affichée correspond à la résistance inhérente des cordons de test. Lors de la mesure de la résistance, assurez-vous toujours d'un bon contact entre les pointes de mesure et la résistance d'essai.

  • Page 20: Mesures De Fréquence

    3. Sélectionnez la plage de mesure souhaitée à l'aide du bouton RANGE. 4. Placez les fils d'essai sur le condensateur à mesurer. Lire la valeur mesurée sur l'écran LCD. Avis : Prolongez le processus de mesure de 2 à 3 secondes jusqu'à ce que l'affichage de la valeur mesurée se stabilise.
  • Page 21 1. Tourner le sélecteur de fonctions (10) en position Ω/ / . )) ). 2. Connectez le fil de test rouge à l'entrée V/Ω et le fil de test noir à l'entrée COM de l'appareil. 3. Appuyez sur la touche SET (9) pour passer à . 4.

  • Page 22: Fonction De Test De Continuité

    Nous vous recommandons de télécharger notre dernier logiciel "DMM Tool" depuis notre page d'accueil au lieu d'installer le logiciel à partir du CD : www.peaktech.de. Pour connecter le multimètre à un PC, ce multimètre dispose d'un câble de connexion USB spécial avec un côté connecteur USB de type A et l'autre côté...

  • Page 23: Installation Du Logiciel Requis

    6.1 Installation du logiciel requis Un CD de logiciel permettant de faire fonctionner l'appareil avec un PC est fourni avec le multimètre. Le CD du logiciel contient le logiciel et les pilotes USB nécessaires à cet effet. 6.1.1 Installation du logiciel WINDOWS 1.
  • Page 24 6. Démarrez logiciel double-cliquant l'icône "Multimètre" sur le bureau. 7. Utilisez l'élément de menu "COM SELECT" pour sélectionner le port COM correct pour la communication. 8. Allumez le multimètre, puis appuyez sur le bouton USB pendant 2 secondes pour activer l'interface de l'appareil et ainsi désactiver l'arrêt automatique.
  • Page 25 9. Cliquez sur "CONNECT" pour établir la connexion et enregistrer les valeurs mesurées.
  • Page 26 7. l'entretien de l'appareil Ce multimètre est un instrument de mesure de précision et doit être manipulé avec précaution. Les travaux d'entretien et de réparation de l'appareil ne doivent être effectués que par des spécialistes qualifiés. Afin de garantir une longue durée de vie, nous vous recommandons de manipuler l'appareil de mesure avec soin et d'effectuer ou de respecter les mesures et points suivants : Gardez l'appareil au sec.

  • Page 27: Insertion Ou Remplacement De La Batterie

    7.1 Insertion ou remplacement de la batterie 4 piles de 1,5 V (AA, UM-3) sont nécessaires pour faire fonctionner l'appareil. Si la tension de la batterie est insuffisante, le symbole de la batterie s'allume. Si le symbole de la pile est allumé, il n'est plus possible de garantir des résultats de mesure exacts.
  • Page 28 Notes sur la loi sur les piles De nombreux appareils sont fournis avec des piles qui sont utilisées, par exemple, pour faire fonctionner les télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à...

  • Page 29: Remplacement Du Fusible

    7.2 Remplacement du fusible Attention ! Avant de retirer le couvercle pour remplacer le fusible, éteignez le multimètre et débranchez tous les fils de test des entrées. Remplacez les fusibles défectueux uniquement par un fusible correspondant à la valeur et aux dimensions d'origine. Le couvercle ne peut être retiré...
  • Page 30 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. © PeakTech® 03/2021/MP/Ehr PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
