EGX-350 – Opérations élémentaires

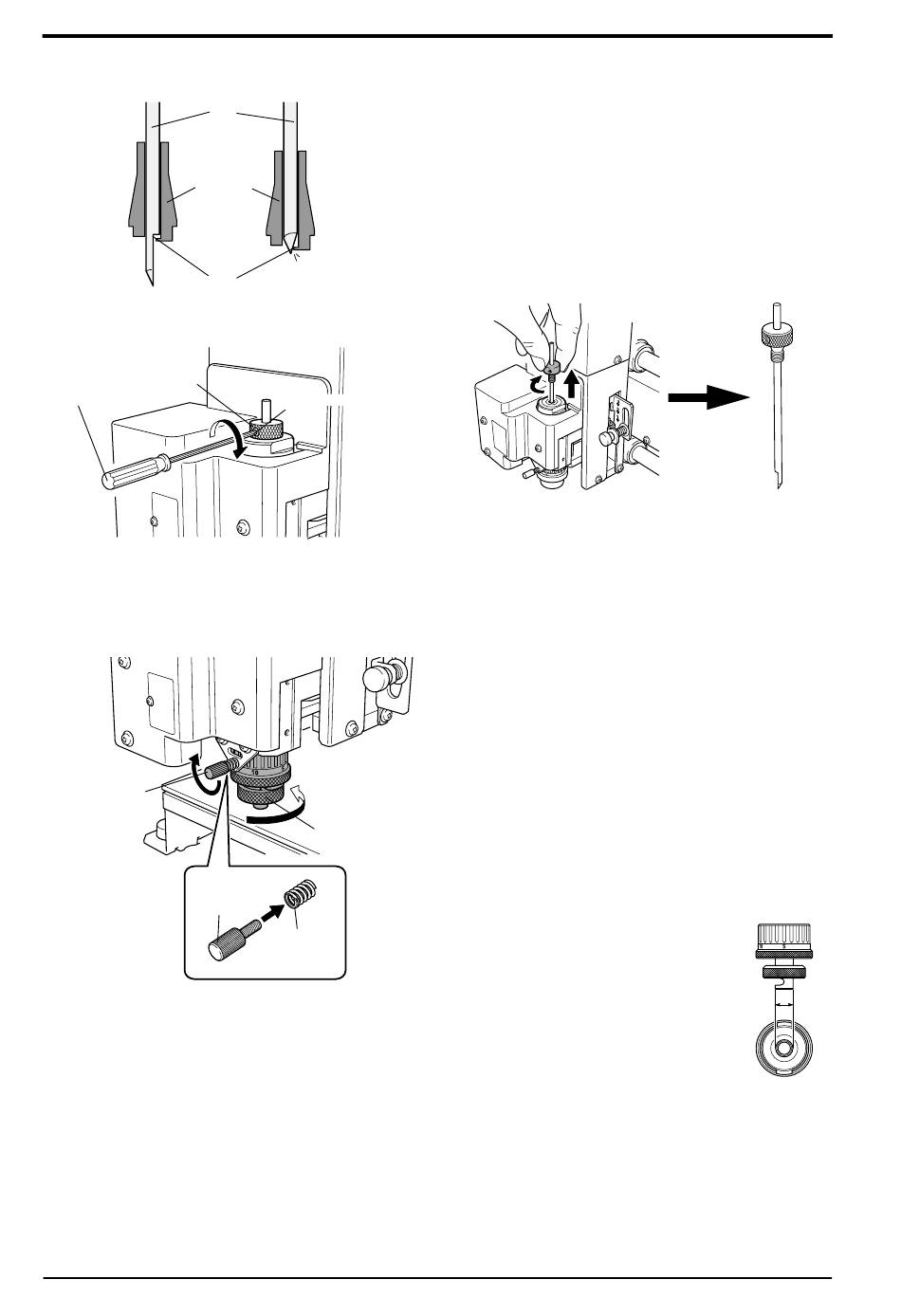

Orientez le cutter convenablement.
Cutter
Douille
Projection
Correct
C Bloquez le cutter.
Porte-outil
Tournevis hexagonal
Serrez convenablement la vis de maintien du porte-
outil.
D Serrez l'embout en fonction de la profondeur de
découpe souhaitée et maintenez l'embout avec la vis
de fixation.
Vis de fixation
Vis de fixa-
• Le réglage d'avance du cutter correspond à la profon-
deur de gravure.
• 1 unité= 0,0254mm
• 1 tour complet= 0,635mm
• 4 à 8 unités correspondent à 0,1 à 0,2mm.
L'installation du cutter est terminée. Passez à la sec-
tion
"Régler l'origine XY (position 'Home')" à la p. 33
26
Incorrect
Vis de maintien
Embout
tion
Ressort
.
Conservation des réglages d'avance pour cutters de
3,175mm
Si vous envisagez de travailler avec la même avance
du cutter, vous pouvez conserver ce réglage en reti-
rant le porte-outil avec le cutter de l'unité de fraisage,
sans les séparer. En conservant l'ensemble sans chan-
ger la position du porte-outil, vous n'aurez plus
besoin d'effectuer le réglage d'avance du cutter lors
de la prochaine utilisation.
Notez toutefois que cette méthode ne peut pas être
utilisée avec la douille fournie de 4,36mm.
Extrayez l'ensemble porte-outil/cut-
ter de l'unité de fraisage.
Remarques importantes concernant l'utilisation
de l'embout
Variations de hauteur détectables
Quand la fonction de contrôle Z automatique est
activée ("ON"), la profondeur de la gravure peut res-
ter constante en dépit d'irrégularités de la surface à
condition que l'extrémité de l'embout reste en con-
tact avec la pièce. Il y a toutefois une limite supé-
rieure à la détection du déplacement en hauteur.
Avant de commencer la gravure, effectuez un test de
gravure pour vous assurer que la gravure est réalisa-
ble.
(Variation de hauteur détectable: ondulations dou-
ces d'environ 1mm)
Limites de la gravure
Il faut faire attention pour les gravures
en creux (découpe plane entre les
lignes de contour des caractères ou
des formes) sur une large surface. Si la
gravure en creux est plus large que le
diamètre de l'embout, ce dernier ris-
que de considérer que la surface déjà
taillée doit encore l'être.
Conservez l'ensemble sans
changer la position du porte-
outil.
8mm
Embout
