Distorsions
Des problèmes surviennent lorsque l'oscilloscope acquiert un signal
de domaine de temps contenant des composantes de fréquence
supérieures à la fréquence Nyquist (cf. Fréquence Nyquist à la
page 32). Les composantes de fréquence dépassant la fréquence
Nyquist sont sous-échantillonnées et apparaissent à l'écran comme
des composantes de fréquence inférieures qui « se replient » autour
de la fréquence Nyquist. On appelle ces composantes erronées des
distorsions.
Instructions pour les modules d'extension de la série TDS 200

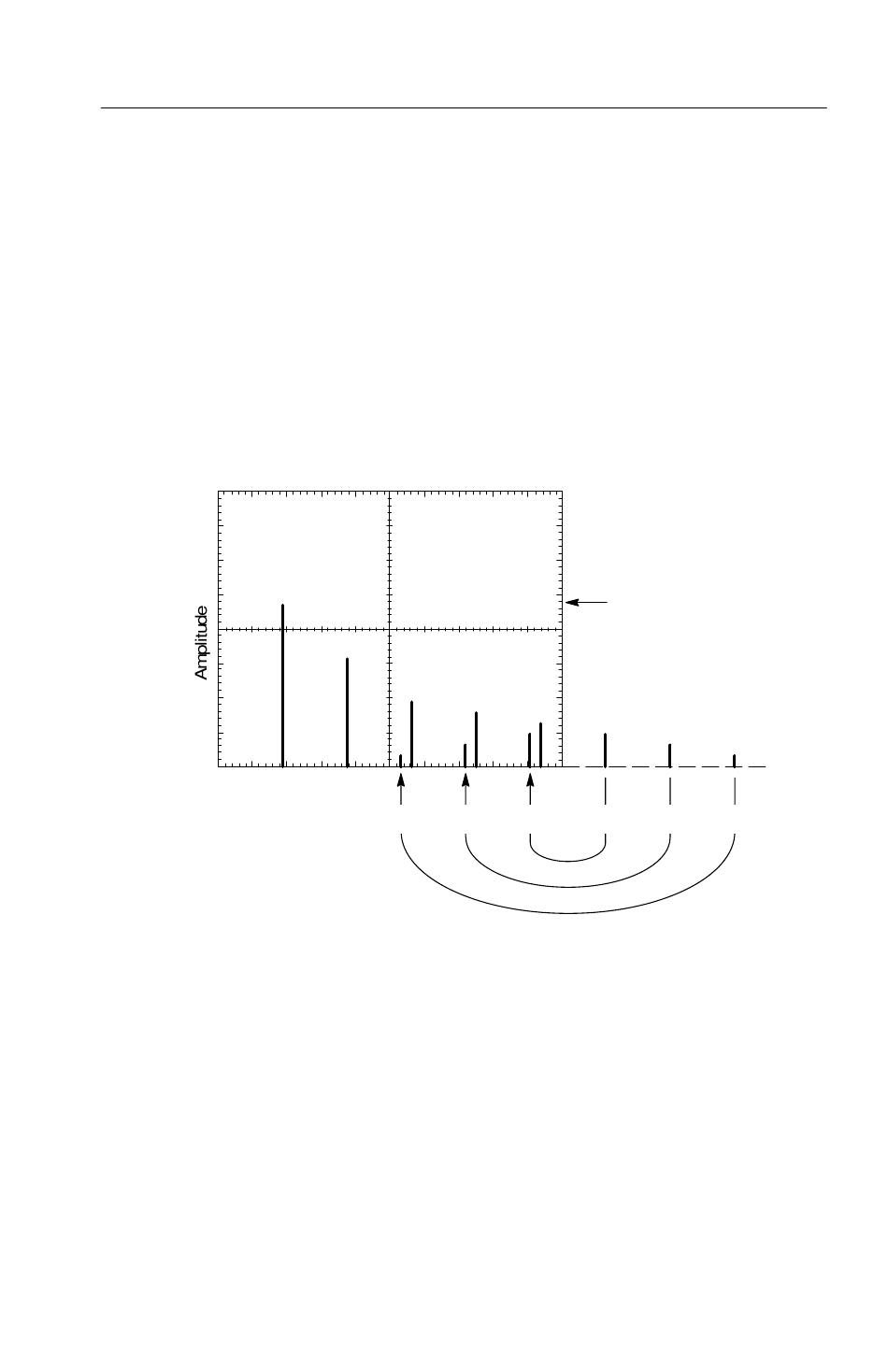

Fréquence
Fréquences déformées
Module de mesure TDS2MM
Fréquence Nyquist
(moitié de la cadence
d'échantillonnage)
Fréquences réelles
