5.2
Structure
5.2.1
Structure du produit

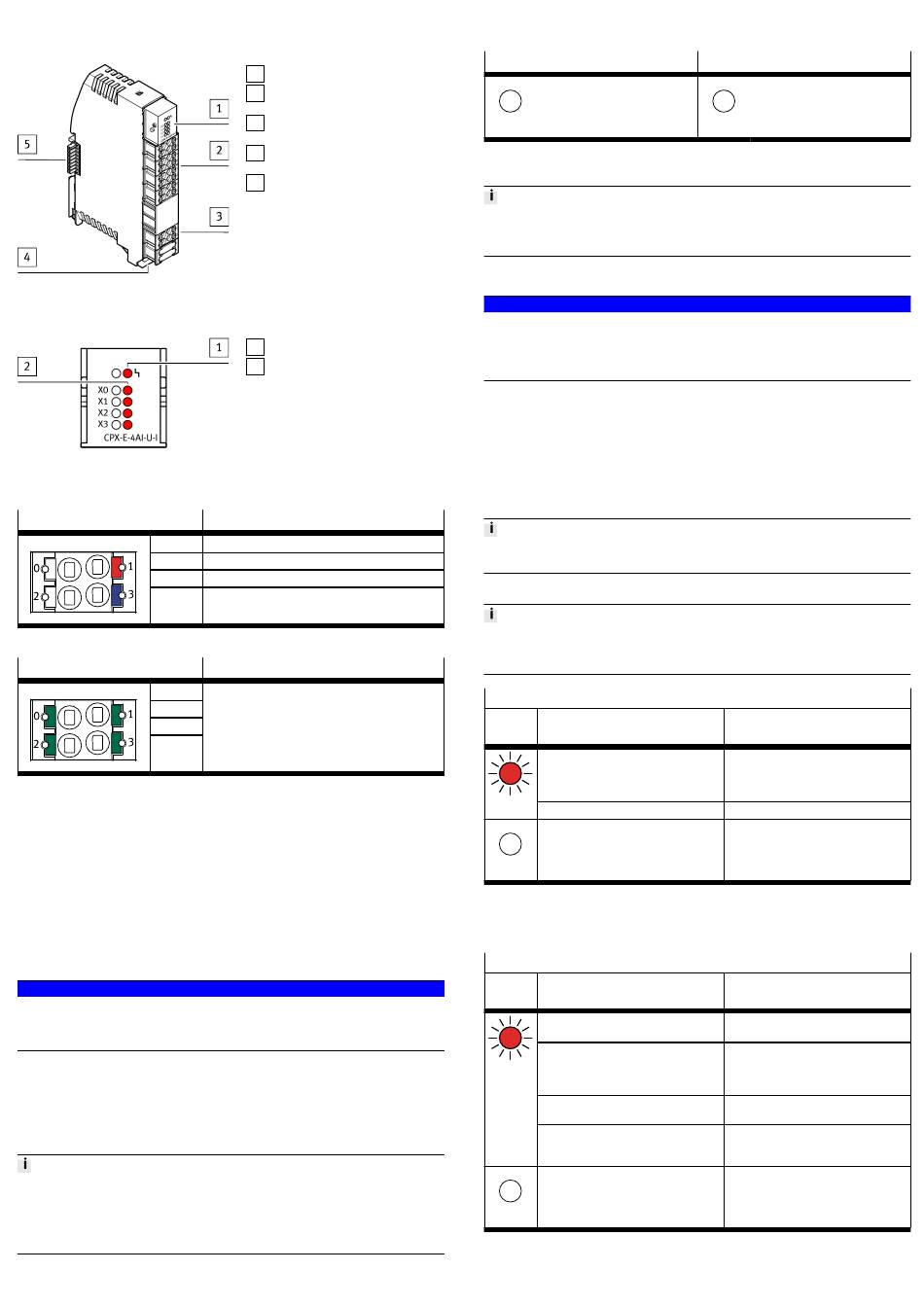

Fig. 1 Structure du produit
5.2.2
Éléments d'affichage
Fig. 2 Témoins à LED
5.2.3
Éléments de raccordement
Raccord [X0] ... [X3]
0
1
2
3
Tab. 5 Raccord [X0] ... [X3]
Raccord [X4]
1)
0
1
2
3
1) Les raccords X4.0... X4.3 sont connectés entre eux dans la barrette de fixation.
Tab. 6 Raccord [X4]
6
Transport et stockage
•
Observer les indications concernant les conditions environnantes et de sto-
ckage
è 13 Caractéristiques techniquesè Tab. 13 Conditions ambiantes UL/CSA .
7
Montage
•
Procéder au montage du module conformément aux « Instructions Système
d'automatisation CPX-E ȏ 1.1 Documents applicables.
8
Installation
REMARQUE !
Dysfonctionnement dû à des influences électromagnétiques.
•
Côté module, ne raccorder les blindages qu'au raccord FE de la terre fonction-
nelle è 5.2.1 Structure du produit.
1. S'assurer que l'alimentation électrique est coupée.
2. Raccorder les câbles aux barrettes de fixation conformément aux "Instruc-
tions relatives au Système d'automatisation CPX-E"
è 1.1 Documents applicables.
9
Mise en service
Les informations sur la mise en service du système d'automatisation CPX-E fi-
gurent dans les « Instructions Système d'automatisation CPX-E ».
Les informations sur les paramètres figurent dans la « Description
Système d'automatisation CPX-E » et dans les descriptions des modules utilisés
è 1.1 Documents applicables.
1 Témoins à LED
2 Barrettes de fixation des entrées
[X0] ... [X3]
3 Barrette de fixation de la terre
fonctionnelle [X4]
4 Verrouillage des barrettes de
fixation
5 Élément d'interconnexion
1 Erreur de module [P] (rouge)
2 Erreur de canal entrée 0 ... 3
(rouge)
– Entrée 0 [X0]
– Entrée 1 [X1]
– Entrée 2 [X2]
– Entrée 3 [X3]
Signal
Entrée +
+24 V Alimentation des capteurs DC U
SEN
Entrée –
0 V Alimentation des capteurs DC U
SEN
Signal
Terre fonctionnelle FE
9.1
Comportement des éléments d'affichage après une mise en service
réussie
[P] (rouge)
1)
éteinte
1) Clignote une fois brièvement lors de l'initialisation du système d'automatisation CPX-E.
Tab. 7 Éléments d'affichage après la mise en service réussie
Les informations sur l'élimination des erreurs en cas de réaction différente fi-
gurent dans la « Description Système d'automatisation CPX-E » et dans les des-
criptions des modules utilisés è 1.1 Documents applicables.
10
Maintenance
REMARQUE !
Accumulation de chaleur due à une électronique insuffisamment alimentée en
air.
•
Maintenir les fentes d'aération dégagées et éliminer régulièrement les en-
crassements.
11
Diagnostic et dépannage
11.1
Possibilités de diagnostic
Il existe plusieurs manières de diagnostiquer les erreurs : Il existe plusieurs ma-
nières de diagnostiquer les erreurs :
–
diagnostic système interne
–
témoins LED sur le produit
11.2
Diagnostic système interne
Le diagnostic système interne est décrit dans la « Description du système d'auto-
matisation CPX-E » è 1.1 Documents applicables.
11.3
Témoins à LED
Ce document décrit les témoins LED spécifiques aux modules.
Les témoins LED spécifiques au système sont décrits dans les documentations du
système d'automatisation CPX-E è 1.1 Documents applicables.
Erreur de module [P]
1)
LED
Signification
(rouge)
Court-circuit/surcharge alimentation du
capteur ou module défectueux
allumée
Présence d'une erreur de canal
État de fonctionnement normal
éteinte
1) Clignote brièvement lors de l'initialisation du système d'automatisation CPX-E.
2) La nécessité de l'exécution de cette étape dépend du réglage du paramètre « Comportement après CCC »
è Description du module d'entrée numérique CPX-E-...AI-U-I.
Tab. 8 Erreur du module
Erreur canal [X0] ... [X3]
LED
Signification
(rouge)
Rupture de fil entrée de courant
Dépassement de la plage nominale/
Sous-dépassement de la plage nominale
allumée
Erreur de paramétrage
Surcharge à l'entrée, dépassement/sous-
dépassement
Aucune erreur de canal
éteinte
1) uniquement pour les entrées de courant avec plage de signal 4 ... 20 mA
Tab. 9 Erreur canal [X0] ... [X3]
[X0] ... [X3] (rouge)
éteinte
Solution
Éliminer le court-circuit/la surcharge, véri-
fier les capteurs raccordés.
Couper et rétablir l'alimentation électrique
U
.
2)
EL/SEN
Tab. 9 Erreur canal [X0] ... [X3]
è
–
Solution
1)
Contrôler les câbles et les capteurs, rem-
placer le cas échéant.
Contrôler la plage du signal et le signal
d'entrée.
Contrôler les valeurs limites paramétrées.
Le cas échéant, désactiver la surveillance.
Contrôler le paramétrage et l'adapter le
cas échéant.
Contrôler la plage du signal et le signal
d'entrée.
Contrôler le raccordement de l'entrée.
–
