Guide du monteur
Régulateurs de pression de
condensation KVR + KVD
Régulateurs de pression Danfoss
Produit Utilisé comme
KVP
Régulateur de pression d'évaporation
KVR
Régulateur de pression de condensation En cas d'augmentation de pression du côté entrée
KVL
Régulateur de démarrage
KVC
Régulateur de capacité
CPCE
Régulateur de capacité
NRD
Régulateur de pression diffrentielle
KVD
Régulateur de pression de réservoir
© Danfoss A/S (RA Marketing/MWA), 08 - 2007
Régulateurs de pression

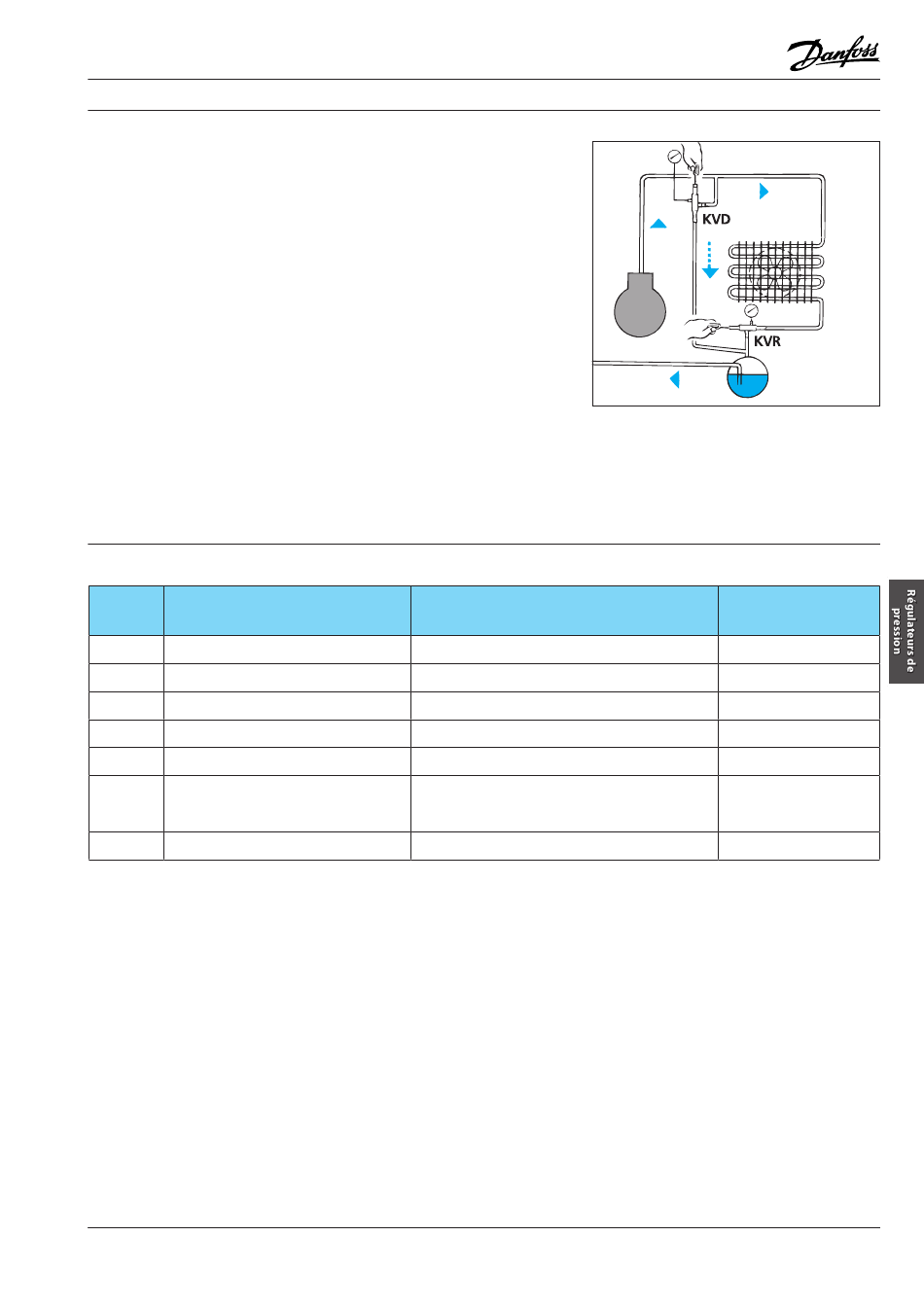

Sur les installations frigorifiques avec système
KVR + KVD, régler d'abord la pression de
condensation avec le KVR pendant que le KVD
est fermé (vis de réglage à fond dans le sens
antihoraire).
Régler ensuite le KVD pour une pression de
réservoir d'1 bar environ au-dessous de la
pression de condensation.
Faire ce réglage en utilisant un manomètre, de
préférence sur l'installation en fonctionnement
pendant la période hivernale.
Pour ajuster le régulateur de pression de
condensation en période estivale, nous
proposons l'une de ces deux méthodes :
1) Sur une nouvelle installation frigorifique avec
KVR ou KVD réglé par défaut sur 10 bar, utiliser
cette référence en comptant les tours de vis de
réglage pour atteindre la valeur souhaitée.
2) Sur une installation existante (réglage du KVR
ou du KVD inconnu), chercher d'abord un
point de départ pour le réglage puis compter
les tours de vis de réglage à partir de là.
Ouverture
En cas d'augmentation de pression du côté entrée
En cas de baisse de pression du côté sortie
En cas de baisse de pression du côté sortie
En cas de baisse de pression du côté sortie
Commence à s'ouvrir lorsque la chute de pression
dans la vanne est de 1,4 bar. Est complètement
ouvert lorsque la chute de pression est de 3 bar.
En cas de baisse de pression du côté sortie
DKRCC.PF.000.G1.04 / 520H1975
Ak0_0014
Plage de pression
0-5,5 bar
5-17,5 bar
0,2-6 bar
0,2-6 bar
0-6 bar
3-20 bar
3-20 bar
43
