CONTROLE ET CONNEXION / JOUR ET NUIT
ALIMENTATION / ALARME / TERMINUS (pôles) – MODELE
<WITH UTP MODEL>
1
2
TP VIDEO OUTPUT
Θ
⊕
*3Pin : seulement D&N avec modèle ICR (Modèle DDN : NC)
1) Camera contrôle
• 6 PIN : RS 485+
• 7 PIN : RS 485-

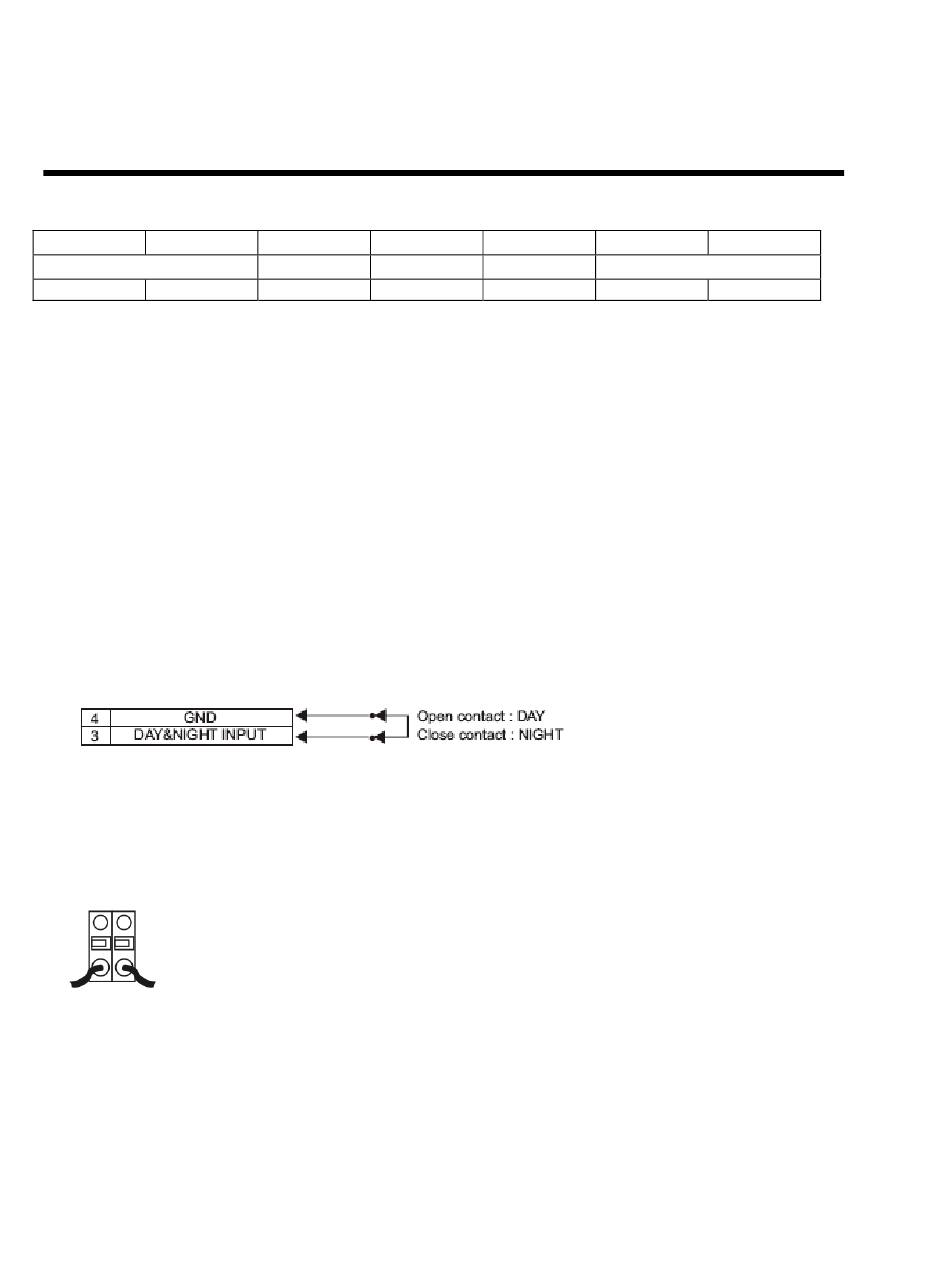

2) Jour & nuit, pôle d'alimentation (seulement D&N avec modèle ICR)
Pour sélectionner mode jour/nuit en usant équipement extérieur, connecter la ligne de
contrôle au pôle approprié.
• Jour & nuit, pôle d'alimentation extérieur (2 Pin)
C'est l'opération qui peut être branchée au mode jour ou nuit par réception de signal D&N
on/off signal d'un senseur de lumière externe ou d'une lampe IR LED. Quand le mode D&N
est fixé « EXT » sur le menu OSD du camera.
3) ALARM OUT (5pin)
Le mouvement des signaux de détection sont émises à travers ce pôle. (OFF : GND ; ON :
3.3V).
4) Pôle de source d'alimentation.
• Ce pôle accepte une source d'alimentation DC 12V ou AC 24Vd'une source
d'énergie de DC 12V ou AC 24V ac + /-10% 60/50 Hz +/- 1Hz.
• Faire usage seulement de source d'alimentation certifiée et classée 2.
CLASS 2
+ DC 12V -
• Pour courant DC, faire usage d'un adaptateur DC 12V, puissance
~ AC 24V ~
5) Vidéo connecteur extérieur
BNC : Ce connecteur pourvoit un signal vidéo composé de 1.0V p-p/75ohms.
UTP : Transmission vidéo non protégé pour installation efficace (option)
1 PIN : TP vidéo output (–)
2 PIN : TP vidé Output (+)
3
4
D&N
COM
IN
GND
5
ALARM
RS-485
OUT
RS 485 +(RX)
15
6
7
RS 485 -(TX)
500mA
