Généralités
La F1330 peut être branchée de différentes manières, dont
certaines sont indiquées ci-dessous.
Plus d'options de branchement sur http://www.nibe.eu

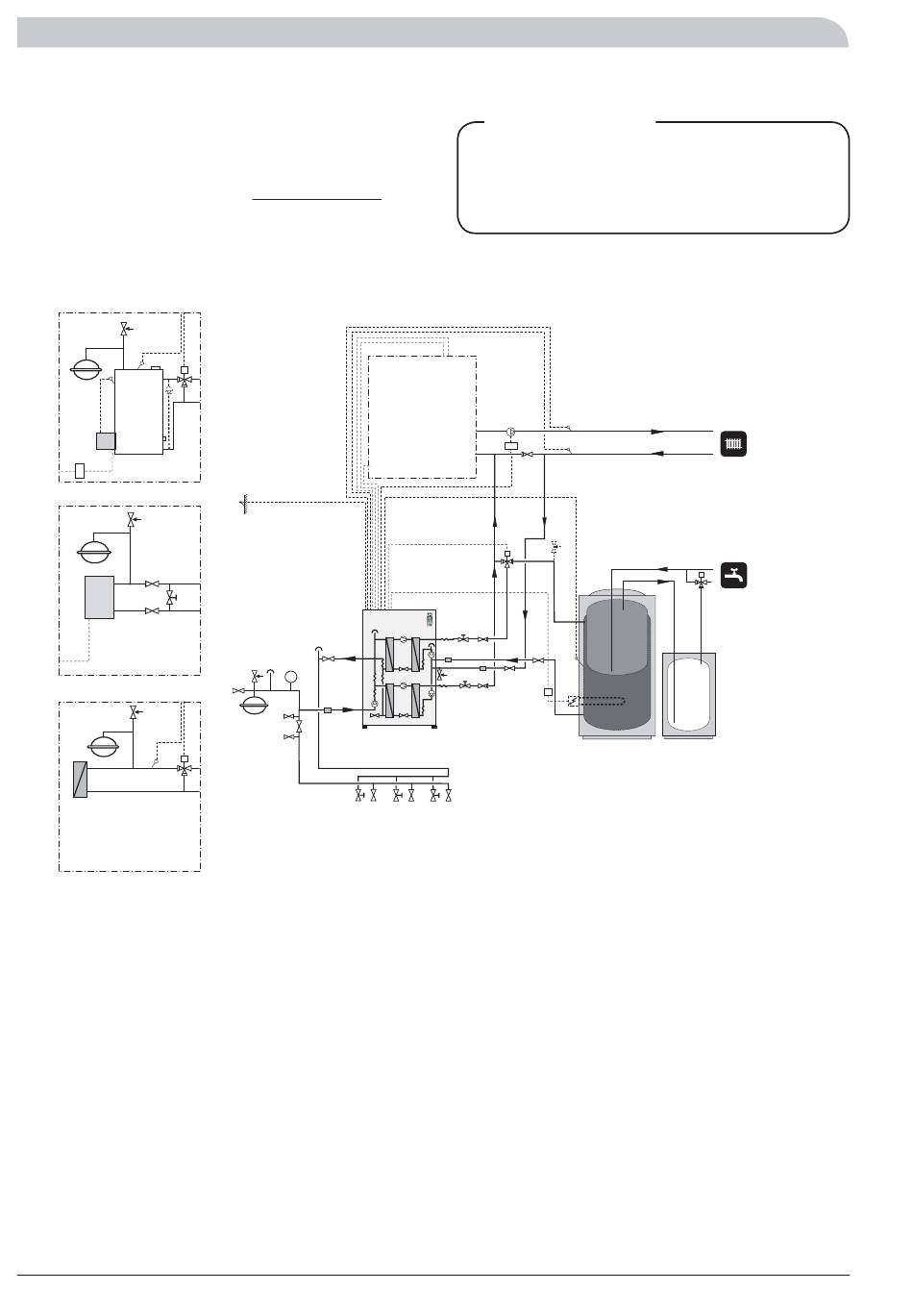

Exemple : F1330 branchée à une chaudière au fuel/granules et un chauffe-eau (condensation flot-
tante)
Chaudière au fuel ou élec-
Oljepanna alternativt elpanna
trique avec dérivation
med shunt
SÄV
PG
SV-P
EXP
CP
HR
Panna
Chaudière électrique plus petite
Mindre elpanna med flera elsteg
avec plusieurs étapes électriques
SÄV
EXP
RV
AV
Thermoplongeur /
Elkassett/
Chaudière élec-
Elpanna
trique
Chauffage urbain
Fjärrvärme
SÄV
EXP
SV-P
PG
Échangeur thermique distant
Fjärrvärmeväxlare
La F1330 donne la priorité à la charge en eau chaude à mi-
puissance (module de pompe à chaleur B) via un sélecteur
de circuit (RV). Lorsque le chauffe-eau/ballon d'eau chaude
(VVB/ACK) est complètement chargé, le sélecteur de circuit
(VXV) bascule à nouveau sur le circuit de chauffage. En
cas de besoin de chaleur, le module A démarre en premier.
Pour les besoins plus importants, le module B se charge du
chauffage. La chaudière est connectée automatiquement
quand la demande énergétique excède la capacité de la
pompe à chaleur et la dérivation (SV-P) s'active lorsque la
température relevée par le capteur de la chaudière (PG) est
supérieure à 55 °C.
Si VVB/ACK est installé avec un thermoplongeur (IU) et
une boîte de jonction (K11), la fonction Eau très chaude
peut être utilisée. Il est recommandé d'utiliser un contac-
teur de dérivation.
A
Module de pompe à chaleur A
AV
Vanne d'arrêt
B
Module de pompe à chaleur B
14
Chaleur supplé-
mentaire
UG
KB-ut
AV
SÄV
P
AV
KB-in
**
EXP
SF
AV
Master
VP1
REMARQUE !
L'équipement de sécurité doit être installé
conformément aux législations actuelles
relatives à toutes les options de branche-
Tillsatsvärme
VBP3
FG
RG
HR
BV
SÄV*
VXV
RV
BV
B
SF
AV
SF
AV
SÄV
RV
HR
BV
A
*
Vanne de sécurité graduée – doit être utilisée conjoin-
tement au thermoplongeur.
** La pompe à saumure de la version 60 kW est livrée et
installée à part, hors de la pompe à chaleur.
BV
Clapet anti-retour
EXP
Vase d'expansion avec équipement de sécurité
nécessaire
FG
Capteur de débit
HR
Relais auxiliaire /Contacteur avec dérivation
KB-in
Saumure entrante
KB-ut
Saumure sortante
PG
Capteur chaudière
RG
Capteur de retour
RV
Vanne de régulation
SF
Filtre à particules
SV-P
Dérivation
SÄV
Soupape de sécurité
UG
Capteur de température extérieure
VBP3
Pompe à fluide caloporteur 3
VVB
Chauffe-eau
VVB/ACK
Accumulateur avec chauffe-eau
VVG
Capteur d'eau chaude
VXV
Sélecteur de circuit
NIBE F1330
ment.
