5.2 MONTAGE

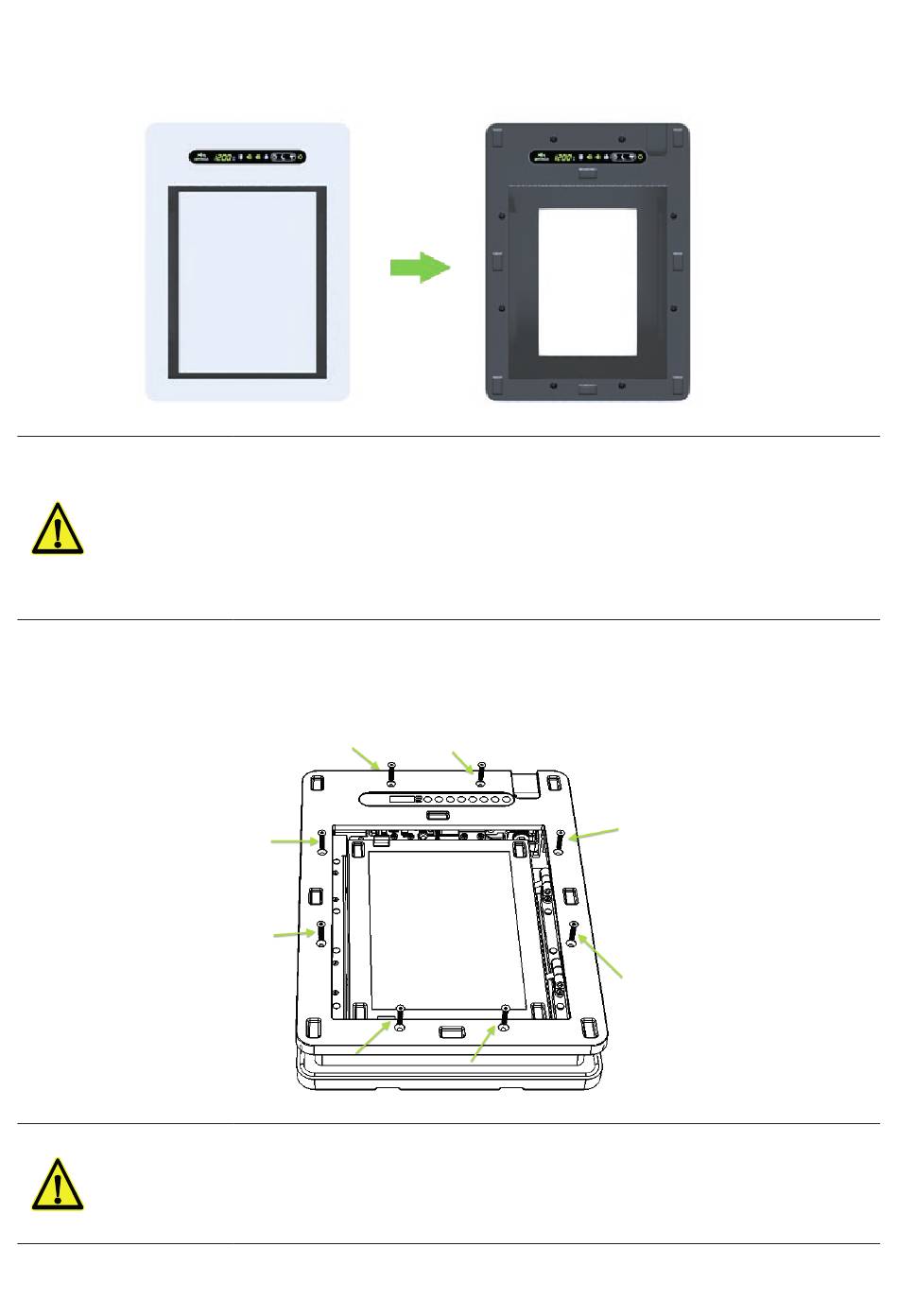

1. Retirez le décor du cadre intérieur avec précaution en le soulevant progressivement près des fermetures
auto-agrippantes.
ATTENTION !
2.
Retirez les 8 vis (M6x30) à l'aide d'une clé Allen de SW 4.0 pour séparer les deux cadres (voir l'illustra-
tion ci-dessous). Conservez précieusement ces vis, car elles seront de nouveau nécessaires à la fin du
montage.
ATTENTION !
3.
Après avoir débranché les trois connecteurs du câble de connexion, vous pouvez alors séparer les cadres
intérieurs et extérieurs et retirer le cadre intérieur du corps principal.
Page 8 sur 28
Avant de retirer les 8 vis (M6x30), veillez à ce que le cadre extérieur ne puisse
tomber. Celui-ci n'est retenu que par ces 8 vis. À partir de cette étape, vous devriez
faire appel à une deuxième personne pour tenir le cadre extérieur jusqu'à ce qu'il
soit à nouveau fixé au cadre intérieur. Alternativement, vous pouvez en cas de
surface lisse sécuriser le cadre extérieur contre le basculement à l'aide d'un ruban
adhésif adapté ou avec une entretoise.
Les deux parties de l'appareil sont reliées au côté supérieur par le câble de raccor-
dement. Tirez avec précaution les trois fiches hors de la prise du circuit imprimé
dans le cadre intérieur avant d'enlever le cadre.
