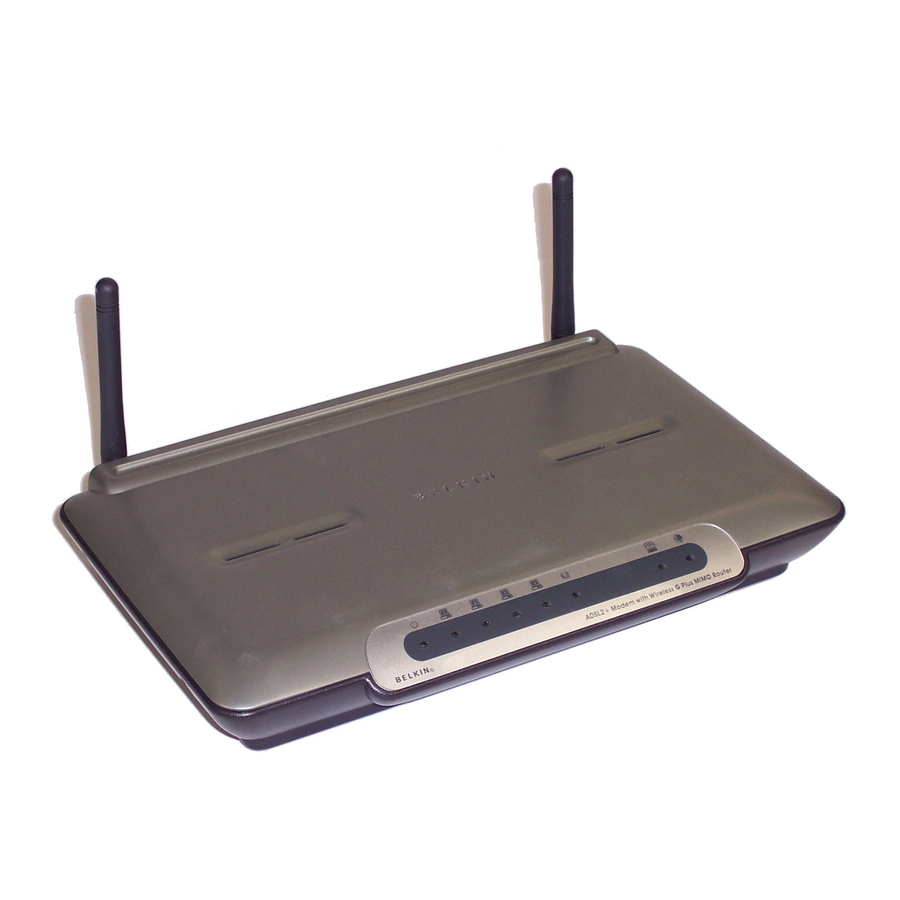

Page 1 ADSL2+ Modem with Wireless G+ MIMO Router Network your computers and share your ADSL Internet access User Manual F5D9630uk4A...
Page 2: Table Des Matières
Benefits of a Home Network ....... . 1 Advantages of a Belkin Wireless Network..... . 1 2 Make Sure You Have the Following .
Page 3: Introduction
Introduction Thank you for purchasing the Belkin ADSL Modem with High-Speed Mode Wireless G Router (the Router). In minutes you will be able to share your Internet connection and network your computers with your new Router. The following is a list of features that make your Router an ideal solution for your home or small office network.
Page 4: Make Sure You Have The Following
Make Sure You Have the Following Package Contents • ADSL2+ Modem with Wireless G+ MIMO Router • RJ11 Telephone Cord - Gray • RJ45 Ethernet Networking Cable - Yellow • ADSL Microfilter* • Power Adapter • User Manual CD *ADSL microfilter varies by country. If it’s not included, you will need to purchase one.
Page 5: Knowing Your Router
Knowing your Router The Router is designed to be placed on a desktop. All of the cables exit from the rear of the Router for better organization and utility. The LED indicators are easily visible on the front of the Router to provide you with information about network activity and status.
Page 6 Knowing your Router Knowing your Router WLAN Status LED The WLAN Status LED is solid GREEN when you enable the wireless LAN function. It flashes when the Router is transmitting or receiving data wirelessly. WLAN is off Green WLAN is up and connected Green - blinking When transmitting or receiving data ADSL LED...
Page 7 Knowing your Router Back Panel DSL Line This port is for connection to your ADSL line. Connect your ADSL line to this port. Ethernet Ports The Ethernet ports are RJ45, 10/100 auto-negotiation. The ports are labeled 1 through 4. These ports correspond to the numbered LEDs on the front of the Router.
Page 8: Connecting Your Router
Connecting your Router Connecting your Router Positioning your Router Your wireless connection will be stronger the closer your computer is to your Router. Typical indoor operating range for your wireless devices is between 100 and 200 feet. In the same way, your wireless connection and performance will degrade somewhat as the distance between your Router connected devices increases.
Page 9: Connecting Your Computers
Connecting your Router Connecting your Computers Power off your computers and networking equipment. Connect your computer to one of the YELLOW RJ45 ports on the rear of the Router labeled “connections to your computers” by using an Ethernet networking cable (one Ethernet network cable is supplied).
Page 10: Connecting Your Adsl Line
Connecting your Router Connecting your Router Connecting your ADSL Line Connection for the Router to the ADSL line varies by country and region. Typically it involves a microfilter or a microfilter with built- in splitter to allow simultaneous use of ADSL service and telephone service on the same telephone line.
Page 11 Connecting your Router Note: One RJ11 telephone cord is supplied. When inserting an RJ11 plug, be sure the tab on the plug clicks into position to ensure that it is properly seated. If you have a dedicated ADSL service telephone line with an RJ11 wall jack, simply connect a telephone cord from the wall jack to gray RJ11 port labeled “DSL line”...
Page 12: Powering Up Your Router
Connecting your Router Powering Up your Router Connect the supplied power adapter to the Router power-input plug labeled “Power”. Note: For safety and performance reasons, only use the supplied power adapter to prevent damage to the Router. After connecting the power adapter and the power source is turned on, the Router’s power icon.
Page 13: Setting Up Your Computers
Setting Up your Computers In order for your computer to properly communicate with your Router, you will need to change your computer’s “TCP/IP Ethernet” settings to “Obtain an IP address automatically/Using DHCP”. This is normally the default setting in most home computers. You can set up the computer that is connected to the ADSL modem FIRST using these steps.
Page 14 You will also need to delete the Gateway address from the Gateway tab and DNS Configuration entries in order to properly be configured for connection to the Belkin router. Restart the computer. When the computer restarts, your network adapter(s) are now configured for use with the Router.
Page 15: Manually Configuring Network Adapters
Setting Up your Computers Set up the computer that is connected to the cable or DSL modem by FIRST using these steps. You can also use these steps to add computers to your Router after the Router has been set up to connect to the Internet.
Page 16 Setting Up your Computers Setting Up your Computers If not already set, at “Configure:”, choose “Using DHCP Server”. This will tell the computer to obtain an IP address from the Router. Close the window. If you made any changes, the following window will appear.
Page 17 Setting Up your Computers Manually Configuring Network Adapters in Mac OS X Click on the “System Preferences” icon. Select “Network” (1) from the “System Preferences” menu. Select “Built-in Ethernet” (2) next to “Show” in the Network menu.
Page 18 Setting Up your Computers Setting Up your Computers Select the “TCP/IP” tab (3). Next to “Configure” (4), you should see “Manually” or “Using DHCP”. If you do not, check the PPPoE tab (5) to make sure that “Connect using PPPoE” is NOT selected.
Page 19: Recommended Web Browser Settings
Setting Up your Computers Recommended Web Browser Settings In most cases, you will not need to make any changes to your web browser’s settings. If you are having trouble accessing the Internet or the advanced web-based user interface, then change your browser’s settings to the recommended settings in this section.
Page 20 Setting Up your Computers Make sure there are no check marks next to any of the displayed options: “Automatically detect settings”, “Use automatic configuration script”, and “Use a proxy server”. Click “OK”. Then click “OK” again in the “Internet Options” page. Netscape Navigator 4.0 or Higher Start Netscape.
Page 21: Configuring Your Router With The Setup Wizard
Configuring your Router with the Setup Wizard Running the Setup Wizard You can access the web-based management user interface of the Router using the Internet browser on a computer connected to the Router. Type “192.168.2.1” (do not type in anything else such as “http://”...
Page 22 Configuring your Router with the Setup Wizard Configuring your Router with the Setup Wizard The Setup Wizard will start automatically for express configuration (recommended) Click “Next” to continue. The first step is to select your country and ISP, and click “Next”. If your country and/or ISP is not listed, select “Other Country”...
Page 23 Wireless Channel = Auto Security = off Note: Belkin strongly recommends that you enable wireless security to WEP or WPA and change SSID to something of your own. Please read the User Manual for details on levels of wireless security and how...
Page 24 Configuring Your Router with the Setup Wizard Double-check the settings shown on the following screen. You can click “Back” to change the settings or click “Next” to confirm Note: You can always restart the Setup Wizard or use the Navigation Menu on the left to change your setting.
Page 25: Manually Configuring Your Router
Manually Configuring your Router Understanding the Web-Based User Interface The home page shows you a quick view of the Router’s status and settings. All advanced setup pages can be reached from this page. (10) Quick-Navigation Links You can go directly to any of the Router’s UI pages by clicking directly on these links.
Page 26 Manually Configuring your Router Manually Configuring your Router take you to a separate login page where you will need to enter a password. When you are logged into the Router, you can make changes to the settings. When you are finished making changes, you can log out of the Router by clicking the “Logout”...
Page 27: Changing Lan Settings
Manually Configuring your Router Changing LAN Settings All settings for the internal LAN setup of the Router can be viewed and changed here. Clicking on the header of the LAN tab will take you to the LAN tab’s header page. A quick description of the functions can be found here.
Page 28 Manually Configuring your Router Manually Configuring your Router LAN Settings IP Address The “IP address” is the internal IP address of the Router. The default IP address is “192.168.2.1”. To access the setup interface, type this IP address into the address bar of your browser.
Page 29 IP address to change. Local Domain Name The default setting is “Belkin”. You can set a local domain name (network name) for your network. There is no need to change this setting unless you have a specific advanced need to do so. You...
Page 30: Dhcp Client List
Manually Configuring your Router Manually Configuring your Router DHCP Client List You can view a list of the computers (known as clients), which are connected to your network. You are able to view the IP address the computer, the host name (if the computer has been assigned one), and the MAC address of the computer’s Network Interface...
Page 31 Manually Configuring your Router Connection Type From the “Connection Type” page, you can select one of these five connection types based on the instruction provided by your ISP: • PPPoE • PPPoA • Dynamic IP (1483 Bridged) • Static IP (IPOA) •...
Page 32: Setting Your Isp Connection Type To Pppoe Or Pppoa
Manually Configuring your Router Manually Configuring your Router Setting your ISP Connection Type to PPPoE or PPPoA PPPoE (Point-to-Point Protocol over Ethernet) is the standard method of connecting networked devices. It requires a user name and password to access the network of your ISP for connecting to the Internet.
Page 33 Manually Configuring your Router Setting your Connection Type to Dynamic IP (1483 Bridged) This connection method bridges your network and ISP’s network together. The Router will obtain an IP address automatically from your ISP’s DHCP server. 1. VPI/VCI - Enter your Virtual Path Identifier (VPI) and Virtual Circuit Identifier (VCI) parameter here.
Page 34 Manually Configuring your Router Manually Configuring your Router Setting your ISP Connection to Static IP (IPoA) This connection type is also called “Classical IP over ATM” or “CLIP”, which your ISP provides a fixed IP for your Router to connect to the Internet.
Page 35 DNS (Domain Name Server) Settings A “Domain Name Server” is a server located on the Internet that translates Universal Resource Links (URLs) like “www.belkin.com” to IP addresses. Many ISPs do not require you to enter this information into the Router. The “Automatic from ISP” box should be checked if your ISP did not give you a specific DNS address.
Page 36 Manually Configuring your Router Manually Configuring your Router Using Dynamic DNS The Dynamic DNS service allows you to alias a dynamic IP address to a static host name in any of the many domains DynDNS.org offers, allowing your network computers to be more easily accessed from various locations on the Internet.
Page 37: Wireless
Manually Configuring your Router Wireless The “Wireless” tab lets you make changes to the wireless network settings. From this tab, you can make changes to the wireless network name (SSID), operating channel, and encryption security settings. Channel and SSID 1. Changing the Wireless Channel There are a number of operating channels you can choose from.
Page 38 Manually Configuring your Router Manually Configuring your Router 3. Using the ESSID Broadcast Feature For security purposes, you can choose not to broadcast your network’s SSID. Doing so will keep your network name hidden from computers that are scanning for the presence of wireless networks. To turn off the broadcast of the SSID, remove the tick from the tick box next to the option, Broadcast SSID.
Page 39: Encryption/Security
Manually Configuring your Router Encryption/Security Securing your Wi-Fi Network Here are a few different ways you can maximize the security of your wireless network and protect your data from prying eyes and ears. This section is intended for the home, home office, and small office user.
Page 40 Most of the new wireless equipment in the market today supports both 64-bit and 128-bit WEP encryption, but you might have older equipment that only supports 64-bit WEP. All Belkin wireless products will support both 64-bit and 128-bit WEP. Encryption Keys After selecting either the “64-bit”...
Page 41 With this system, a radius server distributes the Network key to the clients automatically. This is typically found in a business environment. For a list of Belkin wireless products that support WPA, please visit our website at www.belkin.com/networking. WPA2 (WiFi Protected Access) WPA2 is the second generation of WPA based 802.11i standard.
Page 42 Manually Configuring your Router Manually Configuring your Router Sharing the Same Network Keys Most Wi-Fi products ship with security turned off. So once you have your network working, you need to activate WEP or WPA or WPA2 and make sure your wireless networking devices are sharing the same Network key.
Page 43: Wep Setup
Manually Configuring your Router WEP Setup 64-Bit WEP Encryption Select “64-bit WEP” from the drop-down menu. After selecting your WEP encryption mode, you can enter your key by typing in the hex key manually. A hex (hexadecimal) key is a mixture of numbers and letters from A–F and 0–9.
Page 44: Wpa Setup
Microsoft. This patch works only with the Windows XP operating system. You also need to download the latest driver for your Belkin Wireless G Desktop or Notebook Network Card from the Belkin support site. Other operating systems are not supported at this time.
Page 45 Manually Configuring your Router There are two types of WPA security: WPA-Personal (PSK) and WPA- Enterprise (RADIUS). WPA-Personal (PSK) uses a so-called Pre-Shared key as the security key. A Pre-Shared key is a password that is between eight and 63 characters long. It can be a combination of letters, numbers, and other characters.
Page 46 Manually Configuring your Router Manually Configuring your Router Select “WPA-RADIUS” for Authentication For Encryption Technique, select “TKIP”. This setting will have to be identical on the clients that you set up Enter the IP address of the radius server into the “Radius Server”...
Page 47 IMPORTANT: You also need to ensure that all your wireless client cards / adapters support WPA2, and that you have downloaded and installed the latest driver. Most of the Belkin Wireless cards have update driver available for download from the Belkin support site: www.belkin.com/networking.
Page 48: Configuring Your Computer's Network Adapter To Use Security
Networking Utility. Simply click on your wireless network name (SSID) from the Available Networks list and enter your Pre-Share Key (PSK). For more information please refer to Belkin Network Card’s user manual. Most computers can also setup to work with the Router from Wireless Network Properties screen build-in your Microsoft Windows operating system.
Page 49 Manually Configuring your Router Connecting your Computer to a Wireless Network that Requires a 64-Bit or 128-Bit WEP Key Double-click the “Signal Indicator” icon to bring up the “Wireless Network” screen. The “Advanced” button will allow you to view and configure more options of your wireless card. Under the “Wireless Network Properties”...
Page 50 Manually Configuring your Router Manually Configuring your Router Connecting your Computer to a Wireless Network that Requires WPA-PSK (no server) Double-click the “Signal Indicator” icon to bring up the “Wireless Network” screen. The “Advanced” button will allow you to view and configure more options of your wireless card.
Page 51 Under the “Authentication” tab, select the settings that are indicated by your network administrator. Click “OK” to save the settings. Setting Up WPA/WPA2 for a Non-Belkin Wireless Desktop and Wireless Notebook Cards For non-Belkin WPA Wireless Desktop and Wireless Notebook Cards that are not equipped with WPA/WPA2-enabled software, a file from Microsoft called “Windows XP Support Patch for Wireless Protected...
Page 52 Manually Configuring your Router Manually Configuring your Router Important: You also need to ensure that the wireless card manufacturer supports WPA/WPA2 and that you have downloaded and installed the latest driver from their support site. Supported Operating Systems: • Windows XP Professional •...
Page 53: Wireless Bridge
Manually Configuring your Router Select “TKIP” or “AES” under “Data Encryption”. This setting will have to be identical to the Router that you set up. Important: Enter your Pre-Shared key. Type in your encryption key in the This can be from eight to 63 characters “Network Key”...
Page 54: Firewall
Manually Configuring your Router Manually Configuring your Router Wireless channels must match between Router and AP. Security settings (WEP) must match between Router and AP. If MAC filtering is enabled, user must be sure to add the WLAN MAC address(es) of the Router/AP in order to allow communication with each other.
Page 55 Manually Configuring your Router Virtual Servers Virtual servers allow you to route external (Internet) calls for services such as a web server (port 80), FTP server (Port 21), or other applications, through your Router to your internal network. Since your internal computers are protected by a firewall, machines from the Internet cannot get to them because they cannot be “seen”.
Page 56 Manually Configuring your Router Manually Configuring your Router Client IP Filters The Router can be configured to restrict access to the Internet, email, or other network services at specific days and times. To restrict Internet access to a single computer for example, enter a name of the filter in “Filter Name”...
Page 57 Manually Configuring your Router DMZ (Demilitarized Zone) If you have a client PC that cannot run an Internet application properly from behind the firewall, you can open the client up to unrestricted two-way Internet access. This may be necessary if the NAT feature is causing problems with an application such as a game or video conferencing application.
Page 58: Utilities
Manually Configuring your Router Manually Configuring your Router Utilities The “Utilities” screen lets you manage different parameters of the Router and perform certain administrative functions. Restart Router Sometimes it may be necessary to restart or reboot the Router if it begins working improperly.
Page 59 Manually Configuring your Router Restarting the Router to Restore Normal Operation Click the “Restart Router” button. The following message will appear. Click “OK” to restart your Router. Restore Factory Defaults Using this option will restore all of the settings in the Router to the factory (default) settings.
Page 60 Manually Configuring your Router Manually Configuring your Router Saving/Backup Current Settings You can save your current configuration by using this feature. Saving your configuration will allow you to restore it later if your settings are lost or changed. It is recommended that you back up your current configuration before performing a firmware update.
Page 61 Manually Configuring your Router When the save is complete, you will see the window below. Click “Close”. The configuration is now saved. Restore Previous Settings This option will allow you to restore a previously saved configuration. Click “Browse”. A window will open that allows you to select the location of the configuration file.
Page 62 Manually Configuring your Router Manually Configuring your Router Firmware Update From time to time, Belkin may release new versions of the Router’s firmware. Firmware updates contain feature improvements and fixes to problems that may have existed. When Belkin releases new firmware, you can download the firmware from the Belkin update website and update your Router’s firmware to the latest version.
Page 63 Manually Configuring your Router System Settings The “System Settings” page is where you can enter a new administrator password, set the time zone, enable remote management, and turn on and off the UPnP function of the Router. Setting or Changing the Administrator Password The Router ships with NO password entered.
Page 64 Internet and get a response. You cannot set the clock yourself. Enabling Remote Management Before you enable this advanced feature of your Belkin Router, MAKE SURE YOU HAVE SET THE ADMINISTRATOR PASSWORD. Remote management allows you to make changes to your Router’s settings from anywhere on the Internet.
Page 65 Click on the “Apply Changes” button to save your settings. Enabling/Disabling UPnP UPnP (Universal Plug-and-Play) is yet another advanced feature offered by your Belkin Router. It is a technology that offers seamless operation of voice messaging, video messaging, games, and other applications that are UPnP-compliant. Some applications require the Router’s firewall to be configured in a specific way to operate...
Page 66: Troubleshooting
Troubleshooting Troubleshooting Problem: The ADSL LED is not on. Solution: Check the connection between the Router and ADSL line. Make sure the cable from the ADSL line is connected to the port on the Router labeled “DSL Line”. Make sure the Router has power. The Power LED on the front panel should be illuminated.
Page 67 Solution: If you are unable to connect to the Internet from a wireless computer, please check the following items: Look at the lights on your Router. If you are using a Belkin Router, the lights should be as follows: •...
Page 68 Troubleshooting Troubleshooting Does the name of your wireless network appear in the results? Yes, my network name is listed—go to the troubleshooting solution titled “I can’t connect to the Internet wirelessly, but my network name is listed”. No, my network name is not listed—go to the troubleshooting solution titled “I can’t connect to the Internet wirelessly, and my network name is not listed”.
Page 69 This setting is found on the Router’s wireless “Channel and SSID” configuration page. If you are still unable to access the Internet after completing these steps, please contact Belkin Technical Support. Problem: My wireless network performance is inconsistent.
Page 70 Problem: I am having difficulty setting up Wired Equivalent Privacy (WEP) security on a Belkin Router or Belkin Access Point. Solution Log into your Wireless Router or access point. Open your web browser and type in IP address of the Wireless Router or access point.
Page 71 The “Advanced” button will allow you to view and configure more options of the Card. Once the “Advanced” button is clicked, the Belkin Wireless LAN Utility will appear. This Utility will allow you to manage all the advanced features of the Belkin Wireless Card.
Page 72 Download the patch here: http://www.microsoft.com/downloads/details.aspx?FamilyID=009d8425- ce2b-47a4-abec-274845dc9e91&displaylang=en You also need to download the latest driver for your Belkin Wireless 802.11g Desktop or Notebook Network Card from the Belkin support site. Other operating systems are not supported at this time. Microsoft’s patch only supports devices with WPA-enabled drivers such as Belkin 802.11g products.
Page 73 Troubleshooting Problem: I am having difficulty setting up Wi-Fi Protected Access (WPA) security on a Belkin Wireless Router or Belkin Access Point for a home network. Solution: From the “Security Mode” drop-down menu, select “WPA-PSK (no server)”. For “Encryption Technique”, select “TKIP” or “AES”. This setting will have to be identical on the clients that you set up.
Page 74 Troubleshooting Problem: I am having difficulty setting up Wi-Fi Protected Access (WPA) security on a Belkin Wireless Card for a home network. Solution: Clients must use the same key that the wireless router or access point uses. For instance if the key is “Smith Family Network Key” in the wireless router or access point, the clients must also use that same key.
Page 75 Click “OK, then “Apply” to save the settings. Problem: I am having difficulty setting up Wi-Fi Protected Access (WPA) security and I am NOT using a Belkin Wireless Card for a home network. Solution: If you are NOT using a Belkin Wireless Desktop or Wireless Notebook Network Card and it is not equipped with WPA-enabled software, a file from Microsoft called “Windows XP Support Patch...
Page 76 Troubleshooting Troubleshooting For a home or small business user, select “WPA-PSK” under “Network Administration”. Note: Select WPA (with radius server) if you are using this computer to connect to a corporate network that supports an authentication server such as a radius server. Please consult your network administrator for further information.
Page 77 Troubleshooting Wireless Comparison Chart 11Mbps 5x faster 10x faster 10x faster 15x faster Speed* link rate / than than than than Baseline 802.11b* 802.11b* 802.11b* 802.11b* Common Common Common Common Common household household household household household devices devices devices devices devices such such as such as...
Page 78: Appendixes
Appendixes Appendix A: Glossary IP Address The “IP address” is the internal IP address of the Router. To access the advanced setup interface, type this IP address into the address bar of your browser. This address can be changed if needed. To change the IP address, type in the new IP address and click “Apply Changes”.
Page 79 DNS is an acronym for Domain Name Server. A Domain Name Server is a server located on the Internet that translates URLs (Universal Resource Links) like www.belkin.com to IP addresses. Many ISPs do not require you to enter this information into the Router. If you...
Page 80 It scans the air for any available network and allows each computer to automatically select a network from the survey. This occurs if the computer’s SSID is set to “ANY”. Your Belkin Router can block this random search for a network. If you disable the “ESSID Broadcast”...
Page 81 Appendixes and there are two ways to make a key. The easiest is to let the Router’s software convert a passphrase you’ve created into a key. The advanced method is to enter the keys manually. Virtual Servers This function will allow you to route external (Internet) calls for services such as a web server (port 80), FTP server (Port 21), or other applications through your Router to your internal network.
Page 82 Appendixes Appendixes properly from behind the firewall, you can open the client up to unrestricted two-way Internet access. This may be necessary if the NAT feature is causing problems with an application such as a game or video conferencing application. Use this feature on a temporary basis.
Page 83: Administrator Password
Appendixes Administrator Password The Router ships with NO password entered. If you wish to add a password for more security, you can set a password from your Router’s web-based user interface. Keep your password in a safe place as you will need this password if you need to log into the Router in the future.
Page 84 Appendixes Appendixes UPnP UPnP (Universal Plug-and-Play) is a technology that offers seamless operation of voice messaging, video messaging, games, and other applications that are UPnP-compliant. Some applications require the Router’s firewall to be configured in a specific way to operate properly.
Page 85: Appendix B: Important Factors For Placement And Setup
To achieve the best wireless network coverage for your “wireless clients” (i.e., computers enabled by Belkin Wireless Notebook Network Cards, Wireless Desktop Network Cards, and Wireless USB Adapters): •...
Page 86 Experiment with more than one of the available channels, in order to find the clearest connection and avoid interference from neighboring cordless phones or other wireless devices. For Belkin wireless networking products, use the detailed Site Survey and wireless channel information included in your User Manual.
Page 87: Appendix C: Internet Connection Setting Table
These guidelines should allow you to cover the maximum possible area with your Wireless Router (or access point). Should you need to cover an even wider area, we suggest the Belkin Wireless Range Extender/Access Point. 5. Secure Connections, VPNs, and AOL Secure connections typically require a user name and password, and are used where security is important.
Page 88 Appendixes Country Connection VPI/VCI Encapsulation ISPs Protocol Europe France PPPoE 8/35 Various Germany PPPoE 1/32 T-Online, various Holland 1483 0/35 BBNed, XS4all Bridged 0/32 Versatel DHCP 0/34 Baby XL, Tiscali (start/ Surf/ Family/ Live) PPPoA 8/48 VC MUX KPN, Hetnet, HCCNet, Tiscali (lite/ Basis/Plus)
Page 89: Information
Information FCC Statement DECLARATION OF CONFORMITY WITH FCC RULES FOR ELECTROMAGNETIC COMPATIBILITY We, Belkin Corporation, of 501 West Walnut Street, Compton, CA 90220, declare under our sole responsibility that the product, F5D9630-4 to which this declaration relates, complies with Part 15 of the FCC Rules. Operation is...
Page 90 Modifications The FCC requires the user to be notified that any changes or modifications to this device that are not expressly approved by Belkin Corporation may void the user’s authority to operate the equipment. Canada-Industry Canada (IC) The wireless radio of this device complies with RSS 139 &...
Page 91 Belkin Corporation Limited Lifetime Product Warranty Belkin Corporation warrants this product against defects in materials and workmanship for its lifetime. If a defect is discovered, Belkin will, at its option, repair or replace the product at no charge provided it is returned during the warranty period, with transportation charges prepaid, to the authorized Belkin dealer from whom you purchased the product.
Page 92 +44 (0) 1933 31 2000 fax +31 (0) 20 654 7349 fax © 2006 Belkin Corporation. All rights reserved. All trade names are registered trade- marks of respective manufacturers listed. Apple, AirPort, Mac, Mac OS, and Apple- Talk are trademarks of Apple Computer, Inc., registered in the U.S. and other coun- tries.
Page 93 Modem ADSL2+ avec Routeur Sans Fil G+ MIMO Reliez vos ordinateurs en réseau et partagez votre connexion Internet ADSL Manuel de l’utilisateur F5D9630fr4A...
Page 94 Table des matières 1 Introduction ..................... 1 Les avantages d’un réseau domestique ..........1 Les avantages d’un réseau sans fil à domicile de Belkin ..... 1 2 Assurez-vous de posséder le matériel suivant ........2 Contenu de l’emballage ............... 2 Configuration requise ................
Page 95: Introduction
Introduction Merci d’avoir choisi le Modem ADSL avec Routeur Sans Fil G Mode Haut Débit de Belkin (le Routeur). En peu de temps, vous pourrez partager votre connexion Internet et mettre vos ordinateurs en réseau grâce à votre nouveau Routeur. Voici la liste des fonctions qui font de votre Routeur la solution idéale pour vos réseaux domestiques et de petites entreprises.
Page 96: Assurez-Vous De Posséder Le Matériel Suivant
Assurez-vous de posséder le matériel suivant Contenu de l’emballage • Modem ADSL2+ avec Routeur Sans Fil G+ MIMO • Cordon téléphonique RJ11 - Gris • Câble réseau Ethernet RJ45 - Jaune • Micro-filtre ADSL* • Adaptateur secteur • Manuel d’utilisation *Le Micro-filtre ADSL varie d’un pays à...
Page 97: Faites Connaissance Avec Votre Routeur
Faites connaissance avec votre Routeur Le Routeur a été conçu pour être placé sur une surface de travail. Tous les câbles sortent de la partie arrière du Routeur, pour une gestion aisée de ceux-ci. Les témoins DEL visibles à l’avant du Routeur vous fournissent des informations sur l’activité...
Page 98 Faites connaissance avec votre Routeur Faites connaissance avec votre Routeur Témoins d’état WLAN Le témoin d’état WLAN est vert continu lorsque vous activez la fonction réseau sans fil LAN. Il clignote lorsque le Routeur transmet ou reçoit des données sans fil. Éteint WLAN est éteint Vert...
Page 99 Faites connaissance avec votre Routeur Panneau arrière Ligne ADSL Ce port sert au branchement de votre ligne ADSL. Branchez votre ligne ADSL à ce port. Ports Ethernet Les ports réseau sont de type RJ45, avec auto-négociation 10/100. Les ports sont numérotés de 1 à 4. Ces ports correspondent aux témoins situés à...
Page 100: Branchement De Votre Routeur
Branchement de votre Routeur Branchement de votre Routeur Emplacement de votre Routeur Plus votre ordinateur se rapproche de votre Point d’Accès ou de votre Routeur, plus votre connexion sans fil gagne en force. De façon générale, la portée de votre réseau sans fil à l’intérieur s’étend de 30 à...
Page 101: Branchement De Vos Ordinateurs
Branchement de votre Routeur Branchement de vos ordinateurs Éteignez votre ordinateur et tous vos dispositifs réseau. Branchez votre ordinateur à l’un des ports RJ45JAUNESà l’arrière du Routeur, nommés « connections to your computers [connexion à vos ordinateurs] » au moyen d’un câble réseau Ethernet (un câble réseau Ethernet vous est fourni).
Page 102: Branchement De L'adsl
Branchement de votre Routeur Branchement de votre Routeur Branchement de l’ADSL La connexion du Routeur à la ligne ADSL varie selon le pays et la région. De façon générale, la connexion implique un simple filtre ou un filtre avec séparateur intégré, permettant l’utilisation simultanée du service ADSL et du téléphone sur la même ligne téléphonique.
Page 103 Branchement de votre Routeur Remarque :Un cordon téléphonique RJ11 est fourni. Lorsque vous insérez une fiche RJ11, assurez-vous que l’onglet de la fiche s’enclenche pour garantir une bonne fixation. Si vous possédez une ligne téléphonique avec service ADSL dédié via une prise murale RJ11, branchez simplement un cordon téléphonique de la prise murale vers le port RJ11 gris...
Page 104: Mise En Marche Du Routeur
Branchement de votre Routeur Mise en marche du Routeur Branchez le bloc d’alimentation fourni dans la prise d’alimentation du Routeur. Remarque :Pour une meilleure performance, une sécurité optimale et éviter d’endommager le Routeur, n’utilisez que l’adaptateur fourni. Après avoir branché l’adaptateur de courant et mis le Routeur sous tension, le témoin d’alimentation du Routeur doit être allumé.
Page 105: Configuration De Vos Ordinateurs
Configuration de vos ordinateurs Afin que votre ordinateur soit en mesure de communiquer avec votre Routeur, vous devez vous assurer que les paramètres TCP/IP Ethernet soient à « Obtain an IP address automatically/Using DHCP [Obtenir une adresse IP automatiquement/Utiliser serveur DHCP] ». C’est le paramètre par défaut de la plupart des ordinateurs domestiques.
Page 106 Vous devrez également supprimer l’adresse de passerelle de l’onglet Passerelle et les entrées de configuration DNS afin de configurer la connexion de votre Routeur Belkin. Redémarrez l’ordinateur. Lorsque l’ordinateur redémarre, votre(vos) adaptateur(s) réseau est(sont) maintenant configuré(s) de manière à fonctionner...
Page 107: Configuration Manuelle Des Paramètres Réseau Sous Mac Os Jusqu'à 9.X
Configuration de vos ordinateurs Procédez comme suit pour configurer D’ABORD l’ordinateur connecté au modem câble ou ADSL. Vous pouvez aussi suivre les étapes suivantes pour ajouter des ordinateurs à votre Routeur après que celui-ci est configuré pour accéder à l’Internet. Configuration manuelle des paramètres réseau sous Mac OS jusqu’à...
Page 108 Configuration de vos ordinateurs Configuration de vos ordinateurs Si cela n’est pas déjà fait, au niveau de « Configure [Configurer] », choisissez « Using DHCP Server [Utiliser le serveur DHCP] ». Ceci permet d’indiquer à l’ordinateur qu’il doit obtenir une adresse IP auprès du Routeur. Fermez la fenêtre.
Page 109: Configuration Manuelle Des Adaptateurs Réseau
Configuration de vos ordinateurs Configuration manuelle des Adaptateurs réseau sous Mac OS X Cliquez sur l’icône « System Preferences [Préférences système] ». Sélectionnez « Network [Réseau] »(1)à partir du menu « System Preferences [Préférences du système] ». Selectionnez « Built-in Ethernet [Ethernet intégré] » (2) à côté de «...
Page 110 Configuration de vos ordinateurs Configuration de vos ordinateurs Sélectionnez l’onglet « TCP/IP » (3). À côté de « Configure [Configurer] » (4), vous devriez voir « Manually [Manuellement] » ou « Using DHCP [Utiliser DHCP] ». Si tel n’est pas le cas, vérifiez dans l’onglet «...
Page 111: Paramètres De Navigateur Recommandés
Configuration de vos ordinateurs Paramètres de navigateur recommandés La plupart du temps, vous n’aurez pas besoin de modifier les paramètres de votre navigateur Web. Si vous rencontrez des problèmes pour accéder à Internet ou avec l’interface utilisateur évoluée basée sur le Web, modifiez les paramètres de votre navigateur et choisissez ceux conseillés dans cette section.
Page 112 Configuration de vos ordinateurs Assurez-vous qu’aucune de ces options n’est cochée : « Automatically detect settings [Détecter automatiquement les paramètres de connexion] », « Use automatic configuration script [Utiliser un script de configuration automatique] » et « Use a proxy server [Utiliser un serveur proxy] ».
Page 113: Configuration Du Routeur À L'aide De L'assistant
Configuration du Routeur à l’aide de l’Assistant Lancement de l’Assistant Vous pouvez accéder à l’interface-utilisateur basée sur le Web du Routeur à l’aide d’un navigateur, à partir d’un ordinateur physiquement connecté au Routeur. Dans la barre d’adresse, tapez 192.168.2.254 » (ne tapez pas les http:// ou www). Appuyez ensuite sur la touche «...
Page 114 Configuration du Routeur à l’aide de l’Assistant Configuration du Routeur à l’aide de l’Assistant L’Assistant démarre automatiquement avec la configuration express (recommandé). Cliquez sur « Next [Suivant] » pour poursuivre. Tout d’abord, sélectionnez votre pays et votre FAI, puis cliquez sur « Next [Suivant] ». Si votre pays et/ou votre FAI ne figurent pas dans la liste, sélectionnez «...
Page 115 Canal sans fil = Auto Sécurité = off [Désactivé] Remarque :Belkin vous recommande fortement d’activer une fonction de sécurité (WEP ou WPA) et de modifier le SSID pour qu’il soit unique à votre réseau. Consultez le Manuel de l’Utilisateur pour connaître les...
Page 116 Configuration du Routeur à l’aide de l’Assistant Vérifiez les paramètres montrés à l’écran suivant. Cliquez sur « Back [Précédent] » pour modifier les paramètres ou cliquez « Apply [Appliquer] » pour confirmer. Remarque : Vous pouvez en tout temps redémarrer l’Assistant de Configuration ou utiliser le Menu de Navigation à...
Page 117: Configuration Manuelle Du Routeur
Configuration manuelle du Routeur Faites connaissance avec l’interface-utilisateur basée sur navigateur Web La page d’accueil vous montre un aperçu de l’état du Routeur et de ses paramètres. À partir de cette page, vous pouvez rejoindre toutes les pages ayant trait à la configuration. (10) Raccourcis de navigation Vous pouvez passer à...
Page 118 Configuration manuelle du Routeur Configuration manuelle du Routeur Routeur, ce bouton indique « Logout [Déconnexion] ». La connexion au Routeur vous transportera vers une page de connexion séparée, où vous devrez entrer un mot de passe. Lorsque vous êtes connecté au Routeur, vous pouvez apporter des modifications aux paramètres.
Page 119: Configuration Manuelle Ydu Routeur
Configuration manuelle ydu Routeur Modification des paramètres de réseau local (LAN) Tous les paramètres de réseau local (LAN) du Routeur peuvent être visualisés et modifiés ici. Pour accéder à page d’accueil de l’onglet LAN (réseau local) , cliquez sur le titre de celui-ci. Vous y trouverez une courte description des fonctions.
Page 120 Configuration manuelle du Routeur Configuration manuelle du Routeur Paramètres de réseau local Adresse IP L’ « Adresse IP » représente l’Adresse IP interne du Routeur. L’adresse IP par défaut est 192.168.2.1. Pour accéder à l’interface de configuration avancée, entrez cette adresse IP dans la barre d’adresse de votre navigateur. Cette adresse peut être modifiée au besoin.
Page 121 Nom de Domaine local Le paramètre par défaut est « Belkin ». Vous pouvez donner un nom de domaine local (nom de réseau) à votre réseau. Il n’est pas nécessaire de modifier ce paramètre à moins qu’un impératif particulier ne vous y oblige.
Page 122: Liste De Clients Dhcp
Configuration manuelle du Routeur Configuration manuelle du Routeur Liste de Clients DHCP Vous pouvez visualiser une liste d’ordinateurs (appelés « clients ») connectés à votre réseau. Vous êtes en mesure de visualiser l’adresse IP de l’ordinateur, le nom d’hôte (si l’ordinateur s’en est vu attribuer un), et l’adresse MAC de la carte d’interface réseau de cet ordinateur.
Page 123 Configuration manuelle ydu Routeur Type de Connexion À la page « Connection Type [Type de connexion] », vous pouvez choisir l’un des cinq types de connexions, selon les informations fournies par votre FAI : • PPPoE • PPPoA • IP Dynamique (1483 Bridged) •...
Page 124: Configuration De Votre Connexion De Type Pppoe Ou Pppoa
Configuration manuelle du Routeur Configuration manuelle du Routeur Configuration de votre connexion de type PPPoE ou PPPoA PPPoE (Point-to-Point Protocol over Ethernet) est la méthode de connexion standard pour les dispositifs réseau. Elle requiert un nom d’utilisateur et un mot de passe pour accéder au réseau de votre FAI, pour vous connecter à...
Page 125 Configuration manuelle ydu Routeur Configuration de votre type de connexion avec IP Dynamique (1483 Bridged) Cette méthode de connexion relie votre réseau et le réseau de votre FAI. Le Routeur obtienr une adresse IP automatiquement du serveur DHCP de votre FAI. 1.
Page 126 Configuration manuelle du Routeur Configuration manuelle du Routeur Réglage du type de connexion FAI comme ‘ IP fixe ‘ (IPoA) Ce type de connexion est également appelé « Classical IP over ATM [IP Classique sur ATM] » ou « CLIP », où votre FAI vous attribue une adresse IP fixe pour la connexion du Routeur à...
Page 127 Paramètres DNS (Domain Name Server - serveur de nom de domaine) Un Serveur de Noms de Domaine est un serveur que l’on retrouve sur l’Internet et qui traduit les URL (Universal Resource Links), telles que www.belkin. com, en adresses IP. Cette information n’est pas requise de la plupart des FAI lors de la configuration du Routeur.
Page 128: Utilisation Du Serveur Dns Dynamique
Configuration manuelle du Routeur Configuration manuelle du Routeur Utilisation du serveur DNS dynamique Le service DNS Dynamique vous permet d’attribuer une adresse IP dynamique à un nom d’hôte statique parmi ceux offerts par DynDNS.org, ce qui vous permet d’accéder à vos ordinateurs à partir de maints endroits sur Internet. DynDNS. org offre ce service à...
Page 129: Sans Fil
Configuration manuelle ydu Routeur Sans Fil L’onglet Sans Fil vous permet d’apporter des modifications aux paramètres de votre réseau sans fil. Vous pouvez apporter des modifications au nom du réseau sans fil (SSID), au canal d’opération et aux paramètres de chiffrement. Canal et SSID 1.
Page 130 Configuration manuelle du Routeur Configuration manuelle du Routeur 3. Utilisation de la fonction de diffusion ESSID Pour des raisons de sécurité, vous pouvez choisir de ne pas diffuser le SSID de votre réseau. Ceci gardera le nom de votre réseau à l’abri des ordinateurs recherchant la présence de réseaux sans fil.
Page 131: Chiffrement/Sécurité
Configuration manuelle ydu Routeur chiffrement/sécurité Protection de votre réseau Wi-Fi Voici quelques façons d’augmenter le niveau de protection de votre réseau sans fil et protéger vos données contre les intrusions. Cette section est destinée aux utilisateurs de réseaux sans fil à domicile, ou en entreprise (y compris les bureaux à...
Page 132 WEP 64 bits. Tous les produits sans fil de Belkin prennent en charge le WEP 64 et 128 bits. Clés de chiffrement Après avoir choisi le mode de chiffrement (64 ou 128 bits), il est primordial de générer une clé...
Page 133 Avec ce système, un serveur radius distribue les clés réseau aux clients de façon automatique. Ce système se retrouve surtout en entreprise. Pour la liste des produits Belkin prenant en charge le WPA, visitez notre site Web au www.belkin.com/networking. WPA2 (WiFi Protected Access) Le WPA2 est la deuxième génération de chiffrement WPA, basé...
Page 134 Configuration manuelle du Routeur Configuration manuelle du Routeur Partage des clés réseau La plupart des dispositifs Wi-Fi désactivent la fonction de sécurité par défaut. Après avoir mis en route votre réseau, vous devez activer le WEP ou le WPA/WPA2 et vous assurer que tous les dispositifs sans fil de votre réseau partagent la même clé...
Page 135: Configuration Du Wep
Configuration manuelle ydu Routeur Configuration du WEP Chiffrement WEP 64 bits Sélectionnez « WEP 64 bits » dans le menu déroulant. Après avoir sélectionné votre mode de chiffrement WEP, entrez votre clé hexadécimale manuellement. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9.
Page 136: Configuration Du Wpa
Configuration manuelle du Routeur Configuration manuelle du Routeur Chiffrement WEP 128 bits Sélectionnez « WEP 128 bits » dans le menu déroulant. Après avoir sélectionné votre mode de chiffrement WEP, entrez votre clé hexadécimale manuellement. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9.
Page 137 Carte Réseau Sans Fil G pour ordinateur de bureau ou portable de Belkin, que vous trouverez sur le site de l’assistance technique de Belkin. Les autres systèmes d’exploitation ne sont pas pris en charge pour le moment.
Page 138 Configuration manuelle du Routeur Configuration manuelle du Routeur Sélectionnez « WPA-RADIUS » pour l’authentification. À « Encryption Technique [Technique de chiffrement] », choisissez « TKIP ». Ce paramètre devra être identique à celui des clients que vous configurerez. Entrez l’adresse IP de votre serveur Radius dans le champ « Radius server [Serveur Radius] ».
Page 139 WPA2, et que vous avez téléchargé et installé le pilote le plus récent. Un pilote mis à jour pour la plupart des cartes sans fil Belkin est disponible pour téléchargement à partir du site de l’assistance technique Belkin : www.belkin.com/ networking.
Page 140: Configuration De Votre Adaptateur Réseau Pour Utilisation De La Fonction De Sécurité
être configurés avec ces mêmes paramètres de sécurité. Les Cartes Réseau Belkin G+ MIMO sont dotées d’un utilitaire réseau simple d’utilisation. Cliquez sur le nom du réseau sans fil (SSID) dans la liste des réseaux disponibles et entrez votre clé pré-partagée (PSK).
Page 141 Configuration manuelle ydu Routeur Connexion de votre ordinateur à un réseau sans fil utilisant une clé WEP 64 ou 128 bits : Cliquez deux fois sur cette icône pour afficher l’écran « Wireless Network [Réseau Sans Fil] ». Le bouton « Advanced [Avancé] » vous permet d’afficher et de configuration un plus grand nombre d’options de la carte sans fil.
Page 142 Configuration manuelle du Routeur Configuration manuelle du Routeur Connexion de votre ordinateur à un réseau sans fil utilisant le WPA-PSK (sans serveur) Cliquez deux fois sur cette icône pour afficher l’écran « Wireless Network [Réseau Sans Fil] ». Le bouton « Advanced [Avancé] » vous permet d’afficher et de configuration un plus grand nombre d’options de la carte sans fil.
Page 143 Configuration du WPA/WPA2 pour cartes réseau sans fil pour ordinateurs de bureau ou portable (autres que Belkin) Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portable ne prenant pas en charge le WPA, une rustine de Microsoft, nommée «...
Page 144 Configuration manuelle du Routeur Configuration manuelle du Routeur Important : Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA/WP2 et que vous avez téléchargé et installé le pilote le plus récent, que vous trouverez sur leur site web.
Page 145: Pont Sans Fil
Configuration manuelle ydu Routeur Sélectionnez « TKIP » ou « AES » sous « Data Encryption [Chiffrement de données ] ». Ce paramètre devra être identique à ce lui que vous configurerez sur le Routeur. Important :Entrez votre clé pré-partagée. Entrez votre clé...
Page 146: Pare-Feu
Configuration manuelle du Routeur Configuration manuelle du Routeur Les canaux sans fil doivent être identiques sur le Routeur et le Point d’accès. Les paramètres de sécurité (WEP) doivent être identiques sur le Routeur et le Point d’accès. Si le filtrage MAC est activé, assurez-vous d’ajouter la ou les adresse(s) MAC WLAN du Routeur/Point d’accès afin de permettre à...
Page 147: Serveurs Virtuels
Configuration manuelle ydu Routeur Serveurs Virtuels Les serveurs virtuels vous permettent d’acheminer, via le Routeur et vers votre réseau interne, les appels externes (Internet) de services tels qu’un serveur web (port 80), un serveur FTP (port 21) ou d’autres applications. Parce que vos ordinateurs internes sont protégés par le pare-feu, les machines provenant de l’Internet ne peuvent accédez à...
Page 148 Configuration manuelle du Routeur Configuration manuelle du Routeur Filtres d’IP des clients Le Routeur peut être configuré de sorte à limiter l’accès de certains ordinateurs à Internet, au courrier électronique et autres fonctions réseaux, à des jours et des heures donnés. Pour restreindre l’accès à...
Page 149 Configuration manuelle ydu Routeur DMZ (zone démilitarisée) Si un de vos PC clients ne peut éxécuter une application Internet convenablement parce qu’il se trouve derrière un pare-feu, vous pouvez modifier les restrictions en permettant l’accès à internet bidirectionnel. Cette opération peut s’avérer nécessaire si la traduction d’adresse réseau (NAT) empêche le bon fonctionnement d’applications telles que les jeux ou les vidéoconférences.
Page 150: Utilitaires
Configuration manuelle du Routeur Configuration manuelle du Routeur Utilitaires L’écran Utilitaires vous permet de gérer plusieurs paramètres du Routeur et accomplir certaines tâches administratives. Redémarrer le Routeur Il peut parfois être utile de redémarrer le Routeur lorsque celui-ci fonctionne de façon incongrue. Le redémarrage ou le réamorçage du Routeur ne supprimera AUCUN de vos paramètres de configuration.
Page 151 Configuration manuelle ydu Routeur Redémarrer le Routeur pour rétablir le fonctionnement normal Cliquez sur le bouton « Restart Router [Redémarrer le Routeur] ». Le message suivant apparaît. Cliquez sur « OK » pour redémarrer le Routeur. Rétablir les Paramètres par Défaut du Constructeur Cette option rétablira les paramètres du Routeur vers les paramètres par défaut du fabricant.
Page 152 Configuration manuelle du Routeur Configuration manuelle du Routeur Enregistrer/Sauvegarder les paramètres actuels Vous pouvez sauvegarder votre configuration actuelle grâce à cette fonction. Cela vous permettra de la rétablir plus tard si vous perdez les paramètres ou s’ils sont modifiés. Nous vous recommandons de faire une copie de vos paramètres avant de mettre à...
Page 153 Configuration manuelle ydu Routeur Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci- dessous. Cliquez sur « Close [Fermer] ». Votre configuration est maintenant sauvegardée. Rétablir les Paramètres Précédents Cette option vous permet de rétablir une configuration sauvegardée préalablement. Cliquez «...
Page 154 Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jours de Belkin, et mettre à jour votre micrologiciel avec la toute dernière version. Mise à jour du micrologiciel du Routeur À...
Page 155 Configuration manuelle ydu Routeur Paramètres du Système À la page des Paramètres du Système, vous pouvez entrer un nouveau mot de passe administrateur, régler le fuseau horaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du Routeur. Entrer ou modifier le mot de passe administrateur Le Routeur est livré...
Page 156 Routeur pour contacter les serveurs horaires sur Internet et obtenir une réponse. Vous ne pouvez pas modifier l’horloge vous-même. Activer la gestion à distance Avant d’activer cette fonctionnalité évoluée de votre Routeur Belkin, ASSUREZ-VOUS D’AVOIR DÉFINI VOTRE MOT DE PASSE ADMINISTRATEUR. La gestion à distance vous permet d’apporter des changements aux paramètres de votre Routeur, où...
Page 157 Configuration manuelle ydu Routeur Cliquez sur le bouton « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres. Activer/Désactiver l’UPnP L’UPnP (Universal Plug-and-Play) est une fonction avancée unique à votre Routeur. C’est une technologie qui offre un fonctionnement transparent de la messagerie vocale et vidéo, des jeux, et d’autres applications compatibles avec l’UPnP.
Page 158: Dépannage
Dépannage Dépannage Problème : Le témoin ADSL est éteint. Solution : Vérifiez la connexion entre le Routeur et la ligne ADSL. Assurez- vous que le câble réseau provenant de la ligne ADSL est branché au port « ADSL » du Routeur. Assurez-vous que le courant arrive au Routeur.
Page 159 Lancez le logiciel de l’utilitaire sans fil en cliquant sur l’icône dans la barre de tâches, à l’angle inférieur droit de l’écran. Si vous utilisez une carte réseau sans fil Belkin, l’icône ressemble à ceci. L’icône peut être rouge ou verte.
Page 160 Dépannage Dépannage Est-ce que le nom de votre réseau apparaît dans la liste des réseaux disponibles ? Oui, le nom de mon réseau apparaît – allez à la section intitulée « Je ne peux me connecter sans fil à l’Internet mais mon réseau apparaît dans la liste ».
Page 161 Si vous ne pouvez toujours pas accéder à l’Internet après avoir vérifié les points précédents, veuillez contacter l’assistance technique de Belkin. Problème : Mon réseau sans fil ne fonctionne pas toujours. Le transfert de données est parfois très lent.
Page 162 Problème : J’éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon Routeur ou mon Point d’Accès Belkin. Solution Connectez-vous à votre Routeur ou votre Point d’Accès Sans Fil.
Page 163 Le bouton « Advanced [Avancé] » vous permet d’afficher et de configuration un plus grand nombre d’options de la carte. Ensuite, l’utilitaire LAN Sans Fil de Belkin apparaît. Cet Utilitaire vous permet d’accéder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
Page 164 Cliquez sur « OK » et sur « Apply Changes [Enregistrer les Modifications] » pour enregistrer les paramètres. Si vous utilisez une carte réseau sans fil AUTRE qu’une carte Belkin, consultez le manuel de l’utilisateur de votre carte sans fil.
Page 165 Dépannage Problème : J’éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon Routeur ou mon Point d’Accès Sans Fil Belkin, pour mon réseau domestique. Solution : À partir du menu déroulant « Security Mode [Mode de Sécurité] », sélectionnez «...
Page 166 Dépannage Problème : J’éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil Belkin, pour mon réseau domestique. Solution : Les clients doivent utiliser la même clé que le Routeur ou le Point d’Accès Sans Fil.
Page 167 Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portables AUTRES que Belkin et qui ne prenant pas en charge le WPA, une rustine de Microsoft, nommé « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuit.
Page 168 Dépannage Dépannage Sous l’onglet « Wireless Networks [Réseaux Sans Fil] », cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s’afficher comme suit : Pour l’utilisateur de réseau domestique ou de petite entreprise, sélectionnez « WPA-PSK » sous « Network Administration [Administration Réseau] ».
Page 169 Dépannage Tableau comparatif des réseaux sans fil Débit de 5x plus 10x plus rapide 10x plus 15x plus rapide Débit* liaison 11 Mbps rapide que le que le 802.11b* rapide que le que le 802.11b* 802.11b* 802.11b* Les appareils Les appareils Les appareils Les appareils Les appareils...
Page 170: Appendices
Appendices Appendice A : Glossaire Adresse IP L’ « Adresse IP » représente l’Adresse IP interne du Routeur. Pour accéder à l’interface de configuration avancée, entrez cette adresse IP dans la barre d’adresse de votre navigateur. Cette adresse peut être modifiée au besoin. Pour modifier l’adresse IP, entrez la nouvelle adresse IP et cliquez sur «...
Page 171 URL (Universal Resource Links), telles que www. belkin.com, en adresses IP. Cette information n’est pas requise de la plupart des FAI lors de la configuration du Routeur. Si vous êtes utilisez une connexion de type IP statique, vous pouvez avoir besoin de saisir une adresse DNS spécifique...
Page 172 à chaque ordinateur de sélectionner automatiquement un réseau parmi ceux-ci. C’est possible lorsque le SSID de l’ordinateur est paramétré avec « TOUS ». Votre Routeur Belkin permet le blocage de cette recherche de réseaux. Si vous désactivez la fonction « ESSID Broadcast [Diffusion d’ESSID] », le seul moyen dont dispose votre ordinateur pour se...
Page 173 Appendices un système de clés. La clé de l’ordinateur doit correspondre à la clé du Routeur. On peut créer une clé de deux façons. La façon la plus simple consiste à laisser le logiciel du Routeur convertir en clé une phrase de passe que vous avez entrée. Une méthode plus avancée consiste à...
Page 174 Appendices Appendices Zone DMZ Si un de vos PC clients ne peut éxécuter une application Internet convenablement parce qu’il se trouve derrière un pare-feu, vous pouvez modifier les restrictions en permettant l’accès à internet bidirectionnel. Cette opération peut s’avérer nécessaire si la traduction d’adresse réseau (NAT) empêche le bon fonctionnement d’applications telles que les jeux ou les vidéoconférences.
Page 175 Appendices Mot de passe Administrateur Le Routeur est livré SANS mot de passe défini. Si par souci de sécurité vous désirer ajouter un mot de passe, vous pouvez le configurer à partir de l’interface basée sur navigateur Web de votre Routeur. Conservez votre mot de passe dans un endroit sûr, puisque vous aurez besoin de ce mot de passe lorsque vous voudrez vous connecter au Routeur par la suite.
Page 176 Appendices Appendices UPnP L’UPnP (Universal Plug-and-Play) est une technologie qui offre un fonctionnement transparent de la messagerie vocale et vidéo, des jeux, et d’autres applications compatibles avec l’UPnP. Certaines applications nécessitent que le pare-feu du Routeur soit configuré selon certains paramètres pour fonctionner adéquatement. Pour ce faire, vous devez habituellement ouvrir des ports TCP et UDP et, parfois, définir des ports de déclenchement.
Page 177: Appendice B : Facteurs À Considérer Pour L'installation Et La Mise En Route
Afin d’assurer une zone de couverture optimale pour vos « clients réseau » (soit les ordinateurs dotés d’une carte réseau pour ordinateur de bureau ou portable ou d’un adaptateur USB de Belkin) : • Assurez-vous que les antennes de votre routeur sans fil (ou de votre point d’accès) sont parallèles et disposées à...
Page 178 Appendices Appendices Si le signal de votre réseau semble faible à certains endroits, assurez-vous qu’aucun de ces objets ne peut lui faire obstruction (entre les ordinateurs et le routeur ou le point d’accès). Téléphones sans fil Si les performances de votre réseau sans fil sont toujours affectées malgré...
Page 179: Appendice C : Tableau Des Paramètres Internet
Routeur ou votre Point d’Accès. Si vous devez étendre votre zone de couverture, nous vous suggérons le Point d’accès/Module d’extension de Belkin. 5. Connexions sécurisées, VPN et AOL Une connexion sécurisée est une connexion qui requiert un nom d’utilisateur et un mot de passe et qui est utilisée là...
Page 180 Appendices Pays Protocole VPI/VCI Encapsulation connexion Europe France PPPoE 8/35 Divers Allemagne PPPoE 1/32 T-Online, divers autres Pays-Bas 1483 0/35 BBNed, XS4all Bridged 0/32 Versatel DHCP 0/34 Baby XL, Tiscali (start/ Surf/ Family/ Live) PPPoA 8/48 VC MUX KPN, Hetnet, HCCNet, Tiscali (lite/ Basis/Plus)
Page 181: Information
Information Déclaration FCC DÉCLARATION DE CONFORMITÉ À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit F5D9630-4 auquel se réfère la présente déclaration, est conforme aux normes énoncées à...
Page 182 Modifications La réglementation de la FCC souligne la nécessité d’indiquer à l’utilisateur que toute modification, de quelque nature que ce soit et non agréée par Belkin Corporation, lui retire le droit d’utiliser l’appareil. Canada-Industrie Canada (IC) La radio sans fil de cet appareil est conforme aux normes RSS 139 & RSS 210 d’Industrie Canada.
Page 183 La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.
Page 184 +44 (0) 1933 31 2000 Fax +31 (0) 20 654 7349 Fax © 2006 Belkin Corporation. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Apple, AirPort, Mac, Mac OS et AppleTalk sont des marques de commerce d’Apple Computer, Inc., enregistrées aux États-Unis et dans d’autres pays.
Page 185 ADSL2+ Modem mit kabellosem G+ MIMO Router Vernetzen Sie Ihre Computer und nutzen Sie den ADSL- Internetanschluss gemeinsam Benutzerhandbuch F5D9630de4A...
Page 186 Inhaltsverzeichnis 1 Einleitung ...................... 1 Vorzüge eines Netzwerks zu Hause ............1 Vorteile eines kabellosen Netzwerks von Belkin ........1 2 Sie benötigen Folgendes ................2 Verpackungsinhalt ..................2 Systemanforderungen ................2 Internet-Verbindungseinstellungen ............2 3 Beschreibung des Routers ................3 4 Anschließen des Routers ................
Page 187: Einleitung
– Sie brauchen kein spezielles „Computerzimmer” mehr - Sie können jetzt überall in der Reichweite des kabellosen Netzwerks an einem vernetzten Notebook oder Desktop-Computer arbeiten Einfache Installation – Der Installations-Assistent von Belkin vereinfacht die Konfiguration Flexibilität – Sie können Drucker, Computer und andere Netzwerkgeräte überall...
Page 188: Sie Benötigen Folgendes
Sie benötigen Folgendes Verpackungsinhalt • ADSL2+ Modem mit kabellosem G+ MIMO Router • RJ11 Telefonschnur - Grau • RJ45 Ethernet-Netzwerkkabel - Gelb • ADSL-Mikrofilter* • Netzteil • Benutzerhandbuch auf CD *ADSL-Mikrofilter (Splitter) sind landesspezifisch. Ist dieser nicht vorhanden, müssen Sie einen erwerben.
Page 189: Beschreibung Des Routers
Beschreibung des Routers Der Router kann auf den Schreibtisch gestellt werden. Alle Kabel sind an der Rückseite des Routers angeschlossen, um eine ordentliche Installation zu erleichtern. Die LED-Anzeigen sind gut sichtbar an der Router-Vorderseite angebracht, so dass Sie Status und Aktivität des Netzwerks jederzeit ablesen können.
Page 190 Beschreibung des Routers Beschreibung des Routers WLAN-Statusanzeige Die WLAN-Statusanzeige leuchtet GRÜN, wenn die kabellose LAN- Verbindung steht. Die Anzeige blinkt, wenn der Router Daten kabellos überträgt. WLAN ist nicht aktiv Grün WLAN ist aktiv Grün (Blinkanzeige) Bei Datenübertragung ADSL-Anzeige Die ADSL-Anzeige blinkt während der Prüfung der Verbindung zu Ihrem Internet-Provider GRÜN.
Page 191: Ethernet-Ports
Beschreibung des Routers Rückseite DSL-Leitung Dieser Anschluss dient zur Verbindung mit der ADSL-Leitung. Verbinden Sie das ADSL-Kabel mit diesem Anschluss. Ethernet-Ports Die Ethernet-Ports sind RJ45-Anschlüsse mit 10/100 Auto-Negotiation. Die Ports sind mit den Zahlen 1 bis 4 bezeichnet, die mit den nummerierten LED- Lampen an der Vorderseite des Routers übereinstimmen.
Page 192: Anschließen Des Routers
Anschließen des Routers Anschließen des Routers Aufstellung des Routers Je näher Ihr Computer an Ihrem Router steht, desto stärker ist Ihre kabellose Verbindung. Die durchschnittliche Reichweite für Ihre kabellosen Geräte liegt zwischen 30 und 60 Metern. Entsprechend wird Ihre kabellose Verbindung und Leistung sich etwas verschlechtern, wenn Sie den Abstand zwischen Ihrem kabellosen Router und den angeschlossenen Geräten vergrößern.
Page 193: Anschließen Der Computer
Anschließen des Routers Anschließen der Computer Schalten Sie Computer und Netzwerkgeräte aus. Verbinden Sie Ihren Computer mit einem der GELBEN RJ45-Ports mit der Aufschrift „connections to your computers” (Verbindung zu den Computern) an der Rückseite des Routers. Verwenden Sie dazu ein Ethernet-Netzwerkkabel (im Lieferumfang erhalten).
Page 194: Verbindung Mit Der Adsl-Leitung
Anschließen des Routers Anschließen des Routers Verbindung mit der ADSL-Leitung Die Verbindung des Routers mit der ADSL-Verbindung ist landesspezifisch. Normalerweise wird dazu ein Mikrofilter mit oder ohne integrierten Splitter verwendet, um die gleichzeitige Verwendung von ADSL-Diensten und Telefon über eine Leitung zu ermöglichen. Bitte lesen Sie die folgenden Schritte aufmerksam durch und wählen Sie die für Sie geeignete Anschlussmethode.
Page 195 Anschließen des Routers Hinweis: Eine RJ11-Telefonschnur ist im Lieferumfang enthalten. Achten Sie darauf, dass der Stecker in der Wandsteckdose fest einrastet. Wenn Sie eine bestimmte ADSL-Leitung mit einem RJ11-Anschluss haben, verbinden Sie die Telefonleitung einfach mit demgrauen RJ11- Anschluss „DSL-Leitung” an der Rückseite des Routers. Wenn Sie eine RJ45-Dose für Ihren ADSL-Service haben, schließen Sie einen RJ45/RJ11-Konverter an diese Dose an.
Page 196: Anschalten Des Routers
Anschließen des Routers Anschalten des Routers Verbinden Sie das mitgelieferte Netzteil mit dem Netzausgang des Routers. Dieser ist mit „Power” beschriftet. Hinweis:Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil, um Schäden am Router zu vermeiden. Wenn nach dem Anschluss an die Stromquelle die Geräte eingeschaltet werden, sollte die Betriebsanzeige des Routers.
Page 197: Einrichten Der Computer
Einrichten der Computer Damit Ihr Computer korrekt mit dem Router kommunizieren kann, müssen Sie die TCP/IP-Einstellungen Ihres Computers auf „Obtain an IP address automatically/Using DHCP” (DNS-Serveradresse automatisch beziehen) ändern. Dies ist bei den meisten PCs in der Regel als Standard voreingestellt. Richten Sie den Computer, der mit dem DSL-Modem verbunden ist, ZUERST mit den folgenden Schritten ein.
Page 198: Manuelle Konfiguration Der Netzwerkadapter
Einrichten der Computer Einrichten der Computer Manuelle Konfiguration der Netzwerkadapter unter Windows 98SE oder ME Klicken Sie mit der rechten Maustaste auf „Netzwerkumgebung”, und wählen Sie „Eigenschaften” aus dem Dropdown-Menü. Wählen Sie die Option „TCP/IP > Einstellungen” für den installierten Netzwerkadapter aus.
Page 199 Einrichten der Computer Richten Sie den Computer, der mit dem Kabel- oder DSL-Modem verbunden ist, ZUERST mit den folgenden Schritten ein. Auf die gleiche Weise können Sie weitere Computer zum Router hinzufügen, nachdem der Router für die Internet-Verbindung konfiguriert wurde. Manuelles Konfigurieren der Netzwerkeinstellungen in Mac OS bis Version 9.x Damit Ihr Computer korrekt mit dem Router kommunizieren kann, müssen Sie...
Page 200 Einrichten der Computer Einrichten der Computer Soweit noch nicht unter „Configure” (Konfigurationsmethode) eingestellt, wählen Sie die Option „Using DHCP Server” (Über DHCP-Server). Dadurch wird der Computer angewiesen, eine IP-Adresse vom Router anzufordern. Schließen Sie das Fenster. Wenn Sie Änderungen vorgenommen haben, erscheint das folgende Fenster.
Page 201 Einrichten der Computer Manuelles Konfigurieren der Netzwerkadapter unter Mac OS X CKlicken Sie auf das Symbol „System Preferences” (Systemeinstellungen). Wählen Sie das Symbol „Network” (1) (Netzwerk) unter „System Preferences” (Systemeinstellungen) aus. Wählen Sie unter „Network” (Netzwerk) „Built-in Ethernet” (Ethernet integriert)(2) neben „Show” (Zeigen).
Page 202 Einrichten der Computer Einrichten der Computer Wählen Sie die Registerkarte „TCP/IP” (3). Neben „Configure” (4)(Konfigurieren) müsste „Manually” (Manuell) oder „Using DHCP” (über DHCP) angezeigt werden. Wenn nicht, vergewissern Sie sich, dass auf der Registerkarte „PPPoE” (5) „PPPoE verwenden” NICHT ausgewählt ist.
Page 203: Empfohlene Browser-Einstellungen
Einrichten der Computer Empfohlene Browser-Einstellungen Normalerweise können Sie die Browser-Einstellungen unverändert lassen. Wenn es beim Zugriff auf das Internet oder die Erweiterte Benutzeroberfläche zu Problemen kommt, können Sie jedoch auf die empfohlenen Einstellungen in diesem Abschnitt zurückgreifen. Internet Explorer 4.0 (oder höher) Starten Sie Ihren Webbrowser.
Page 204 Einrichten der Computer Stellen Sie sicher, dass keine der folgenden Optionen aktiviert ist: „Automatische Suche der Einstellungen”, „Automatisches Konfigurationsskript verwenden” sowie „Einen Proxyserver verwenden”. Klicken Sie auf „OK”. Klicken Sie im Dialogfeld „Internetoptionen” abermals auf „OK”. Netscape Navigator 4.0 (oder höher) Starten Sie Netscape.
Page 205: Konfigurieren Des Routers Mit Dem Konfigurationsassistenten
Konfigurieren des Routers mit dem Konfigurationsassistenten Ausführen des Konfigurationsassistenten Sie können auf die Webbasierte Benutzeroberfläche mit einem Internetbrowser zugreifen, wenn der entsprechende Computer mit dem Router verbunden ist. Geben Sie in die Adresszeile des Browsers „192.168.2.1” ein. (Lassen Sie alle weiteren Angaben wie „http://” und „www”...
Page 206 Konfigurieren des Routers mit dem Konfigurationsassistenten Der Konfigurationsassistent startet automatisch die Schnellkonfiguration (empfohlen). Klicken Sie auf „Next” (Weiter), um fortzufahren. Wählen Sie erst Ihr Land und Ihren Internet-Provider aus und klicken Sie dann auf „Next” (Weiter). Wenn Ihr Land und/oder Ihr Internet- Provider nicht aufgeführt werden, wählen Sie „Other Country”...
Page 207 SSID = Belkin G+ MIMO ADSL Wireless Channel (Funkkanal) = Auto Security = off (Sicherheit = aus) Hinweis: Belkin empfiehlt nachdrücklich, dass Sie die Funksicherheitsfunktion WEP oder WPA aktivieren und die SSID auf einen Namen Ihrer Wahl ändern. Im Benutzerhandbuch finden Sie weitere Informationen über Sicherheitsebenen von Funkverbindungen...
Page 208 Konfigurieren des Routers mit dem Konfigurationsassistenten Überprüfen Sie die Einstellungen, die im folgenden Fenster angezeigt werden. Sie können auf „Back” (Zurück) klicken, um die Einstellungen zu ändern. Andernfalls klicken Sie auf „Next” (Weiter), um die Einstellungen zu bestätigen. Hinweis: Sie können den Konfigurationsassistenten jederzeit starten oder das links angezeigte Navigationsmenü...
Page 209: Manuelle Konfiguration Des Routers
Manuelle Konfiguration des Routers Übersicht über die Webgestützte Erweiterte Benutzeroberfläche Sie gibt einen Überblick über den Status und die Einstellungen des Routers. Alle weiteren Konfigurationsseiten können von dieser Seite aus abgerufen werden. (10) Navigationslinks Wenn Sie auf einen dieser Links klicken, gelangen Sie direkt auf eine Einstellungsseite der Benutzeroberfläche.
Page 210: Lan-Einstellungen
Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Kennwort eingeben müssen. Wenn Sie sich am Router angemeldet haben, können Sie Änderungen an den Einstellungen vornehmen. Wenn Sie mit den Änderungen fertig sind, können Sie sich mit der Schaltfläche „Logout” (Abmelden) wieder vom Router abmelden. Weitere Hinweise zur Anmeldung finden Sie unter „Anmelden an den Router”.
Page 211: Ändern Der Lan-Einstellungen
Manuelle Konfiguration des Routers Ändern der LAN-Einstellungen Hier können Sie alle Einstellungen für die interne LAN-Konfiguration des Routers überprüfen und ändern. Durch Klicken auf den Reiter der Registerkarte „LAN” öffnen Sie die Hauptseite der LAN-Einstellungen. Hier finden Sie eine kurze Beschreibung der Funktionen.
Page 212 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers LAN-Einstellungen IP-Adresse Diese „IP-Adresse” ist die interne IP-Adresse des Routers. Die Standard- IP-Adresse ist 192.168.2.1. Um die Konfigurationsoberfläche zu öffnen, geben Sie diese IP-Adresse in die Adresszeile Ihres Browsers ein. Bei Bedarf können Sie die Adresse ändern.
Page 213 Sie an die IP-Adresse gebunden. Daher sollte die IP-Adresse beibehalten werden. Lokaler Domänenname Die Werkseinstellung lautet „Belkin”. Sie können einen lokalen Domänennamen (Netzwerknamen) für Ihr Netzwerk festlegen. Diese Einstellung muss normalerweise nicht geändert werden, soweit Ihrerseits kein bestimmter Grund vorliegt. Sie können den Namen für Ihr...
Page 214: Dhcp Client-Liste
Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers DHCP-Client-Liste Sie können sich die Computer auflisten lassen, die mit dem Netzwerk verbunden sind (auch als Clients bezeichnet). Die Liste gibt die IP-Adresse der Computer an , Ihre Hostnamen (soweit zugewiesen) und die MAC- Adresse ihrer Netzwerkadapter.
Page 215 Manuelle Konfiguration des Routers Verbindungstyp Auf dieser Seite können Sie einen von fünf Verbindungstypen auswählen, je nach Angaben Ihres Internetproviders: • PPPoE • PPPoA • Dynamic IP (1483 Bridged) (Dynamische IP [1483 Bridged]) • Static IP (IPOA) (Statische IP [IPOA]) •...
Page 216: Einstellen Des Isp-Verbindungstyps Auf Pppoe Oder Pppoa
Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Einstellen des ISP-Verbindungstyps auf PPPoE oder PPPoA PPPoE (Point-to-Point Protokoll über Ethernet) ist die Standardmethode, mit der Netzwerkgeräte miteinander verbunden werden. Sie benötigen einen Benutzernamen und ein Kennwort, um über das Netzwerk Ihres Internetanbieters auf das Internet zuzugreifen.
Page 217 Manuelle Konfiguration des Routers Einstellen Ihres Verbindungstyps auf Dynamische IP (1483 Bridged) Diese Verbindungsmethode verbindet Ihr Netzwerk und das Netzwerk des Providers miteinander. Der Router erhält automatisch eine IP-Adresse vom DHCP-Server des Internetproviders (ISP). 1. VPI/VCI - Geben Sie Ihren Virtual Path Identifier (Virtuelle Pfaderkennung - VPI) und Virtual Circuit Identifier (Virtuelle Circuiterkennung - VCI) hier ein.
Page 218 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Einstellen der ISP-Verbindung auf Statische IP (IPoA) Dieser Verbindungstyp wird auch als „Classical IP over ATM” (Klassisches IP über ATM) oder „CLIP” bezeichnet, wobei der Internetprovider eine feste IP für Ihren Router erstellt. 1.
Page 219 DNS-Einstellungen (Domain Name Server - Domänennamenserver) Als DNS (Domain Name Server) wird ein Server im Internet bezeichnet, der URLs (Universal Resource Links) wie „www.belkin.com” zu IP-Adressen auflöst. Bei vielen Providern ist eine Eingabe dieser Informationen in den Router unnötig. Wenn Ihnen der Provider keine bestimmte DNS-Adresse mitgeteilt hat, markieren Sie das Feld „Automatic from ISP”...
Page 220 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Verwenden der dynamischen DNS Der dynamische DNS-Dienst ermöglicht es Ihnen, eine dynamische IP-Adresse in jeder der zahlreichen Domänen, die DynDNS.org anbietet, als statischen Hostnamen auszuweisen. Sie erlauben Ihren Netzwerkcomputern damit, leichter auf verschiedene Bereiche des Internets zuzugreifen. DynDNS.org bietet diesen Dienst für maximal fünf Hostnamen kostenlos im Internet an.
Page 221: Funknetz
Manuelle Konfiguration des Routers Funknetz Auf der Registerkarte „Wireless” (Funknetz) können Sie die Einstellungen des kabellosen Netzwerks ändern. Sie können Änderungen am Namen des Funknetzwerks (SSID), am Betriebskanal und an der Sicherheitsverschlüsselung vornehmen. Kanal und SSID 1. Wechseln des Funkkanals Sie können einen von mehreren Betriebskanälen auswählen.
Page 222 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers 3. Verwenden der Funktion Broadcast ESSID (ESSID senden) Aus Sicherheitsgründen können Sie festlegen, dass die SSID Ihres Netzwerks nicht gesendet wird. Danach wird Ihr Netzwerk so verborgen, dass es über die Standortübersicht von anderen Computern nicht erkannt wird. Wenn Sie das Senden der SSID ausschalten wollen, entfernen Sie die Markierung im Feld neben der Option „Broadcast SSID”...
Page 223: Verschlüsselung/Sicherheit
Manuelle Konfiguration des Routers Verschlüsselung/Sicherheit Sicherung des Wi-Fi Netzwerks Es folgen ein paar Möglichkeiten, mit denen Sie die Sicherheit Ihres kabellosen Netzwerks optimieren können und Ihre Daten vor unerwünschtem Zugriff schützen können. Dieses Kapitel richtet sich speziell an Benutzer, die Ihr Netzwerk privat oder in kleinen Unternehmen nutzen.
Page 224 Die meisten neueren Geräte für kabellose Netzwerke, die heutzutage auf dem Markt sind, unterstützen sowohl 64-Bit als auch 128-Bit WEP-Verschlüsselung. Vielleicht haben Sie aber ältere Geräte, die nur 64-Bit WEP unterstützen. Alle Belkin Produkte für kabellose Netzwerke unterstützen sowohl 64-Bit als auch 128-Bit WEP.
Page 225 Modus, der in einem Heimnetzwerk verwendet wird. WPA-Enterprise (RADIUS) In diesem System verteilt der Radius-Server die Schlüssel automatisch an die Clients. Diese Technik wird häufig in Firmen eingesetzt. Eine Liste von Belkin- Produkten, die WPA unterstützen, finden Sie auf unserer Website unterwww. belkin.com/networking.
Page 226 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Gemeinsame Nutzung von Netzwerkschlüsseln Die meisten Wi-Fi Produkte werden mit deaktivierter Sicherheitsfunktion geliefert. Sobald Ihr Netzwerk in Betrieb ist, müssen Sie WEP, WPA oder WPA2 aktivieren und sicherstellen, dass die Geräte ihres kabellosen Netzwerks denselben Netzwerkschlüssel verwenden.
Page 227: Wep-Einstellung
Manuelle Konfiguration des Routers WEP-Einstellung 64-Bit-WEP-Verschlüsselung Wählen Sie im Dropdown-Menü die Option „64-bit WEP”. Nachdem Sie den WEP-Verschlüsselungsmodus gewählt haben, können Sie den Schlüssel eingeben, indem Sie den Hexadezimalschlüssel manuell eintragen. Ein Hexadezimalschlüssel ist eine Kombination aus Ziffern und Buchstaben von A-F und von 0–9.
Page 228: Wpa-Einstellung
Treiber, die WPA unterstützen, aktualisiert sein. Zum Zeitpunkt der Erstellung dieses Benutzerhandbuchs ist von Microsoft ein kostenloses Sicherheitspatch als Download erhältlich. Dieses Patch gilt nur für das Betriebssystem Windows XP. Sie benötigen auch die aktuellen Treiber von Belkin für Ihre kabellose Notebook-...
Page 229 Manuelle Konfiguration des Routers Netzwerkkarte (Wireless G). Diese finden Sie auf der Support-Website von Belkin. Andere Betriebssysteme können zur Zeit nicht unterstützt werden. Das Patch von Microsoft unterstützt nur Geräte mit WPA-aktivierten Treibern, wie die 802.11g- Produkte von Belkin. Es gibt zwei Arten von WPA-Sicherheitseinstellungen: WPA-Personal (PSK) und WPA-Enterprise (RADIUS).
Page 230 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Wählen Sie im Dropdown-Menü „Security Mode” (Sicherheitsmodus) „WPA/ WPA2—Enterprise (RADIUS)” aus. Wählen Sie „WPA-RADIUS” zur Authentifizierung Wählen Sie als Verschlüsselungstechnik „TKIP” aus. Diese Einstellungen müssen identisch mit denen Ihrer Clients sein Geben Sie die IP-Adresse des Radius-Servers in die Felder unter „Radius Server”...
Page 231 WICHTIG: All Ihre Netzwerkkarten/Adapter kabelloser Clients müssen WPA2 unterstützen und entsprechend über die neuesten Treiber verfügen. Aktualisierungen der meisten kabellosen Netzwerkkarten von Belkin finden Sie auf der Support Site von Belkin: www.belkin.com/networking WPA2-Personal einstellen (PSK) 1. Wählen Sie im Dropdown-Menü „Security Mode” (Sicherheitsmodus) „WPA/ WPA2-PSK (PSK)”...
Page 232: Einstellung Der Sicherheitsfunktion Des Netzwerk-Adapters
Netzwerken einfach auf den Namen Ihres kabellosen Netzwerks (SSID) und geben Sie Ihren Pre-Shared Key (PSK) ein. Mehr Informationen hierzu finden Sie im Benutzerhandbuch Ihrer kabellosen Netzwerkkarte von Belkin. Die meisten Computer lassen sich auch über das Fenster „Eigenschaften von Drahtlose Netzwerkverbindung”...
Page 233 Manuelle Konfiguration des Routers Verbinden Ihres Computers mit einem kabellosen Netzwerk, das einen 64-Bit- oder 128-Bit WEP-Schlüssel erfordert Klicken Sie doppelt auf das Signalsymbol, um das Fenster „Wireless Network” (Kabelloses Netzwerk) auf dem Bildschirm aufzurufen. Mit der Schaltfläche „Advanced” (Weitere Optionen) können Sie zusätzliche Kartenoptionen überprüfen und verändern.
Page 234 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Verbinden Ihres Computers mit einem kabellosen Netzwerk, das einen WEP-PSK (kein Server) erfordert. Klicken Sie doppelt auf das Signalsymbol, um das Fenster „Wireless Network” (Kabelloses Netzwerk) auf dem Bildschirm aufzurufen. Mit der Schaltfläche „Advanced” (Weitere Optionen) können Sie zusätzliche Kartenoptionen überprüfen und verändern.
Page 235 Manuelle Konfiguration des Routers Verbinden Sie Ihren Computer mit einem kabellosen Netzwerk, das WPA (mit Radius-Server) erfordert. Klicken Sie doppelt auf das Signalsymbol, um das Fenster „Wireless Network” (Kabelloses Netzwerk) auf dem Bildschirm aufzurufen. Mit der Schaltfläche „Advanced” (Weitere Optionen) können Sie zusätzliche Kartenoptionen überprüfen und verändern.
Page 236 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Hinweis: Dieses von Microsoft zur Verfügung gestellte Patch gilt nur für das Betriebssystem Windows XP. Andere Betriebssysteme können zur Zeit nicht unterstützt werden. Wichtig: Sie müssen auch überprüfen, ob der Hersteller der kabellosen Karte WPA/WPA2 unterstützt und Sie die aktuellsten Treiber heruntergeladen und installiert haben.
Page 237 Manuelle Konfiguration des Routers Wählen Sie unter „Data Encryption” (Datenverschlüsselung) „TKIP” oder „AES”. Diese Einstellung muss identisch mit der des Routers sein. Wichtiger Hinweis:Geben Sie Ihren Geben Sie Ihren Schlüssel in das Feld Pre-Shared Key (PSK) ein. Er kann „Network Key” (Netzwerkschlüssel) aus acht bis 63 Zeichen (Buchstaben, ein.
Page 238: Firewall
Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Funkkanäle von Router und Access Point müssen übereinstimmen. Sicherheitseinstellungen (WEP) von Router und Access Point müssen übereinstimmen. Wenn der MAC-Filter aktiviert ist, muss der Benutzer die WLAN MAC- Adresse(n) des Routers/Access Points ergänzen, damit Kommunikation zwischen diesen Geräten stattfinden kann.
Page 239 Manuelle Konfiguration des Routers Virtuelle Server Mit der Funktion „Virtual Servers” (Virtuelle Server) können Sie externe Anrufe (aus dem Internet) von Diensten wie Webserver (Port 80), FTP-Server (Port 21) oder anderen Anwendungen über Ihren Router in Ihr internes Netzwerk umleiten. Da Ihre internen Computer durch eine Firewall geschützt sind, kann auf diese aus dem Internet nicht zugegriffen werden, weil sie dort nicht „sichtbar”...
Page 240 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Daher sollten Sie die Einstellungen deaktivieren, wenn Sie eine bestimmte Anwendung momentan nicht verwenden. Client-IP-Filter Sie können den Router so einstellen, dass der Zugriff auf das Internet, E-Mail oder andere Netzwerke auf bestimmte Tage und Zeiten beschränkt wird. Wenn Sie z.
Page 241 Manuelle Konfiguration des Routers DMZ (Demilitarized Zone: Demilitarisierte Zone) Wenn Sie einen Client-PC haben, auf dem hinter der Firewall keine Internetanwendung richtig ausgeführt werden kann, können Sie den Client für ungehinderten Internetzugriff einstellen. Das kann erforderlich sein, wenn die NAT-Funktion bei einer Anwendung Probleme verursacht, zum Beispiel bei einem Spiel oder einer Videokonferenzanwendung.
Page 242: Dienstprogramme
Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Dienstprogramme Auf der Seite „Utilities” (Dienstprogramme) können Sie verschiedene Parameter des Routers einstellen und bestimmte administrative Aufgaben durchführen. Neustart Router Bisweilen kann es notwendig sein, den Router zurückzusetzen oder neu zu starten, falls dieser nicht mehr erwartungsgemäß funktioniert. Bei einem Neustart bleiben die Konfigurationseinstellungen erhalten.
Page 243 Manuelle Konfiguration des Routers Wiederherstellen des Normalbetriebs durch einen Neustart Klicken Sie auf die Schaltfläche „Restart Router” (Router neu starten). Das folgende Meldungsfenster wird geöffnet. Klicken Sie auf „OK”, um den Router neu zu starten. Werkseinstellungen wiederherstellen Mit dieser Option setzen Sie alle Routereinstellungen auf die Werkseinstellungen zurück.
Page 244 Manuelle Konfiguration des Routers Manuelle Konfiguration des Routers Aktuelle Einstellungen sichern / Sicherheitskopie erstellen Mit dieser Funktion können Sie die aktuelle Konfiguration sichern. Dadurch können Sie Ihre Konfigurierung später wiederherstellen, wenn die Einstellungen zwischenzeitlich verloren gehen oder geändert werden. Sie sollten die aktuelle Konfiguration sichern, bevor Sie ein Firmware-Upgrade durchführen.
Page 245 Manuelle Konfiguration des Routers Nach dem Sichern erscheint das folgende Fenster. Klicken Sie auf „Close “ (Schließen). Die Konfiguration ist jetzt gesichert. Vorherige Einstellungen wiederherstellen Über diese Option stellen Sie die zuvor gespeicherten Einstellungen wieder her. Klicken Sie auf „Browse” (Durchsuchen). Es wird ein Fenster geöffnet, in dem Sie den Pfad der Konfigurationsdatei festlegen können.
Page 246 Von Zeit zu Zeit veröffentlicht Belkin neue Versionen der Router-Firmware. Firmware-Aktualisierungen enthalten verbesserte Funktionen und Lösungen für eventuelle Probleme. Wenn Belkin eine neue Firmware veröffentlicht, können Sie diese von der Belkin Website herunterladen und die Firmware Ihres Routers auf den neuesten Stand bringen. Aktualisieren der Router-Firmware Klicken Sie auf der Seite „Firmware Update”...
Page 247: Systemeinstellungen
Manuelle Konfiguration des Routers Systemeinstellungen Auf der Seite „System Settings” (Systemeinstellungen) können Sie ein neues Administratorkennwort festlegen, die Zeitzone einstellen, die Fernverwaltung aktivieren und die UPnP-Funktion des Routers ein- oder ausschalten. Einstellen oder Ändern des Administratorkennworts Der Router wird OHNE festgelegtes Kennwort geliefert. Sie können auf dieser Seite ein Kennwort festlegen und dadurch die Sicherheit erhöhen.
Page 248 Router die Zeitserver im Internet abfragt und eine Antwort erhält. Sie können die Uhr nicht selbst einstellen. Aktivieren der Fernverwaltung Bevor Sie diese Funktion des Belkin Routers aktivieren, STELLEN SIE SICHER, DASS SIE DAS ADMINISTRATORENKENNWORT EINGESTELLT HABEN.. Die Fernverwaltung ermöglicht das Ändern Ihrer Routereinstellungen von jedem Ort aus, an dem sich ein Internet-Anschluss befindet.
Page 249 Klicken Sie auf „Apply Changes”, um die Änderungen zu sichern . Aktivieren/Deaktivieren von UPnP UPnP (Universelles Plug&Play) ist eine weitere erweiterte Funktion Ihres Belkin Routers. Diese Technologie ermöglicht den nahtlosen Betrieb von Sprach- und Videomeldungen, Spielen und anderen Anwendungen, die dem UPnP-Standard entsprechen. Für bestimmte Anwendungen muss die Router-Firewall auf eine ganz bestimmte Weise konfiguriert werden, damit sie störungsfrei funktionieren.
Page 250: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem: Die ADSL-Statusanzeige ist nicht an. Lösung: Überprüfen Sie die Verbindung zwischen Router- und ADSL-Leitung. Stellen Sie sicher, dass das ADSL-Kabel an den Port des Routers angeschlossen ist, der mit „DSL Line” (DSL-Leitung) bezeichnet ist. Überprüfen Sie, ob der Router mit Strom versorgt wird. Die Betriebsanzeige auf der Vorderseite sollte leuchten.
Page 251 Ich kann keine Funkverbindung zum Internet herstellen. Lösung: Wenn Sie mit einem kabellosen Computer keine Internetverbindung aufbauen können, prüfen Sie bitte Folgendes: Schauen Sie auf die Lämpchen Ihres Routers. Wenn Sie einen Belkin Router verwenden, sollten die Lämpchen wie folgts ein: • Die Betriebsanzeige sollte leuchten.
Page 252 Fehlerbehebung Fehlerbehebung Wird der Name Ihres kabellosen Netzwerks in der Liste angezeigt? Ja, in der Liste ist mein Netzwerkname aufgeführt—beachten Sie die Lösung im Abschnitt „Ich kann keine kabellose Internetverbindung aufbauen, aber mein Netzwerkname wird angezeigt” in diesem Kapitel (Fehlerbehebung). Nein, in der Liste ist mein Netzwerkname nicht aufgeführt—beachten Sie den Abschnitt „Ich kann keine kabellose Internetverbindung aufbauen und mein Netzwerkname wird nicht angezeigt”...
Page 253 Seite für „Channel and SSID”- (Kanal und SSID) Einstellungen des Routers zu finden. Wenn Sie nach diesen Schritten weiterhin keine Internetverbindung aufbauen können, melden Sie sich bitte beim technischen Support von Belkin. Problem: Mein kabelloses Netzwerk arbeitet nicht konsistent. Die Datenübertragung ist manchmal langsam.
Page 254 Ihrer kabellosen Netzwerkkarte. Problem: Ich habe Schwierigkeiten beim Einstellen der Wired Equivalent Privacy (WEP) auf einem Router oder Access Point von Belkin. Lösung Melden Sie sich bei Ihrem kabellosen Router oder Access Point an. Öffnen Sie Ihren Internet-Browser und tragen Sie die IP-Adresse des kabellosen Routers oder Access Points ein..
Page 255 Mit der Schaltfläche „Advanced” (Weitere Optionen) können Sie zusätzliche Kartenoptionen überprüfen und verändern. Sobald die Schaltfläche „Advanced” (Weitere Optionen) geklickt ist, erscheint das LAN-Dienstprogramm von Belkin. Das Dienstprogramm erlaubt Ihnen die Verwaltung aller erweiterter Funktionen der kabellosen Netzwerkkarte von Belkin.
Page 256 Laden Sie sich das Patch hier herunter: http://www.microsoft.com/downloads/details.aspx?FamilyID=009d8425-ce2b-47a4- abec-274845dc9e91&displaylang=en Sie benötigen auch die aktuellen Treiber von Belkin für Ihre kabellose 802.11g Desktop- oder Notebook-Netzwerkkarte. Diese finden Sie auf der Support- Internetseite von Belkin. Andere Betriebssysteme können zur Zeit nicht unterstützt werden.
Page 257 Problem: Ich habe in einem Heimnetzwerk Schwierigkeiten beim Einstellen von Wi-Fi Protected Access (WPA) auf einem Router oder Access Point von Belkin. Lösung: Wählen Sie im Dropdown-Menü „Security Mode” (Sicherheitsmodus) „WPA- PSK (no server)” (WPA-PSK (kein Server)) aus.
Page 258 Fehlerbehebung Problem: Ich habe in einem Heimnetzwerk Schwierigkeiten beim Einstellen von Wi-Fi Protected Access (WPA) auf einer kabellosen Netzwerkkarte von Belkin.. Lösung: Die Clients müssen den gleichen Schlüssel wie der kabellose Router oder Access Point verwenden. Heißt der Schlüssel im kabellosen Router oder Access Point z.B.
Page 259: Unterstützte Betriebssysteme
Einstellungen zu speichern. Problem: Ich habe in einem Heimnetzwerk Schwierigkeiten beim Einstellen von Wi-Fi Protected Access (WPA) und ich benutze KEINE kabellose Netzwerkkarte von Belkin. Lösung: Wenn Sie KEINE kabellose Netzwerkkarte von Belkin benutzen und Ihre kabellose Desktop- und Notebookkarte nicht mit WPA-Software ausgestattet ist, kann ein Sicherheitspatch von Microsoft mit dem Namen „Windows XP Support...
Page 260 Fehlerbehebung Fehlerbehebung angezeigt. Nutzer von Heim- oder kleinen Unternehmensnetzwerken wählen „WPA- PSK” unter „Network Administration” (Netzwerkverwaltung). Hinweis: Wählen Sie „WPA (with radius server)” (WPA [mit Radius-Server]) aus, wenn Sie diesen Computer verwenden, um eine Verbindung mit einem Unternehmensnetzwerk, das einen Authentifizierungsserver wie einen Radius-Server unterstützt, herzustellen.
Page 261 Fehlerbehebung Vergleich zwischen verschiedenen WLAN-Standards 11 Mbit/s Übertra- 5 x schneller als der 10 x schneller als der 10 x schneller 15 x schneller gungsrate / Basis Standard 802.11b* Standard 802.11b* als der Standard als der Standard 802.11b* 802.11b* Normale Geräte im Normale Geräte Normale Geräte im Normale Geräte...
Page 262: Anhang
Anhänge Anhang A: Glossar IP-Adresse Diese „IP-Adresse” ist die interne IP-Adresse des Routers. Um die erweiterte Konfigurationsoberfläche zu öffnen, geben Sie diese IP-Adresse in die Adresszeile Ihres Browsers ein. Bei Bedarf können Sie die Adresse ändern. Geben Sie hierzu die neue IP-Adresse ein und klicken Sie auf „Apply Changes”...
Page 263 DNS ist die Abkürzung für Domain Name Server (Domänennamen-Server). Als DNS (Domain Name Server) wird ein Server im Internet bezeichnet, der URLs (Universal Resource Links) wie „www.belkin.com” zu IP-Adressen umwandelt. Bei vielen Providern ist eine Eingabe dieser Informationen in den Router unnötig.
Page 264 Netzwerken und ermöglicht jedem Computer, automatisch ein Netzwerk in der Umgebung auszuwählen. Dies geschieht, wenn die SSID des Computers auf „ANY” (ALLE) steht. Ihr Belkin Router kann diese Zufallssuche nach einem Netzwerk blockieren. Wenn Sie die Funktion „ESSID Broadcast”...
Page 265 Anhänge basiert auf mehreren Codeschlüsseln. Der Schlüssel des Computers muss mit dem des Routers übereinstimmen. Es gibt zwei Arten, einen Schlüssel zu erstellen. Die einfachste ist, die Software des Routers zum Umwandeln eines von Ihnen gewählten Kennwortes in einen Schlüssel zu benutzen. Alternativ hierzu können die Schlüssel auch manuell festgelegt werden.
Page 266 Anhänge Anhänge Wenn Sie einen Client-PC haben, auf dem hinter der Firewall keine Internetanwendung richtig ausgeführt werden kann, können Sie den Client für ungehinderten Internetzugriff einstellen. Das kann erforderlich sein, wenn die NAT-Funktion bei einer Anwendung Probleme verursacht, zum Beispiel bei einem Spiel oder einer Videokonferenzanwendung.
Page 267 Anhänge Administratorkennwort Der Router wird OHNE festgelegtes Kennwort geliefert. Wenn Sie zur Sicherheit ein Kennwort angeben möchten, können Sie dieses auf der webgestützten Benutzeroberfläche des Routers einstellen. Bewahren Sie das Kennwort sicher auf. Sie benötigen es, wenn Sie sich künftig am Router anmelden möchten.
Page 268 Anhänge Anhänge UPnP Die UPnP-Technologie (Universales Plug&Play) ermöglicht den nahtlosen Betrieb von Sprach- und Videomeldungen, Spielen und anderen Anwendungen, die dem UPnP-Standard entsprechen. Für bestimmte Anwendungen muss die Router-Firewall auf eine ganz bestimmte Weise konfiguriert werden, damit sie störungsfrei funktionieren. Hierzu müssen meistens TCP- und UDP-Ports geöffnet und in bestimmten Fällen auch Trigger-Ports gesetzt werden.
Page 269: Anhang B: Wichtige Faktoren Bei Aufstellung Und Einrichtung
Ihres Netzwerks, soweit wie möglich in den Mittelpunkt Ihrer kabellosen Netzwerkgeräte. Um den besten Empfang für Ihre „kabellosen Clients” (d. h. Computer, die mit kabellosen Notebook- oder Desktop-Netzwerkkarten von Belkin oder kabellosen USB-Adaptern ausgestattet sind) zu bekommen: • Stellen Sie sicher, dass die Antennen des kabellosen Routers oder Access Points parallel zueinander und vertikal aufgestellt sind (mit Ausrichtung auf die Decke).
Page 270 Anhänge Anhänge Wenn das Funksignal Ihrer kabellosen Verbindung an manchen Stellen schwach ist, sorgen Sie dafür, dass solche Objekte den Weg des Funksignals nicht blockieren (zwischen Ihren Computern und dem kabellosen Router oder Access Point). Schnurlose Telefone Wenn die Leistung Ihres kabellosen Netzwerks noch beeinträchtigt wird, nachdem Sie die oben genannten Hinweise beachtet und aber ein schnurloses Telefon haben: •...
Page 271 Anhänge Wenn Sie kabellose Netzwerkprodukte von Belkin benutzen, verwenden Sie die detaillierte Standortübersicht (Site survey) und die Informationen über Kanäle für kabellose Geräte in Ihrem Benutzerhandbuch. Diese Richtlinien sollten Ihnen helfen, den größtmöglichen Bereich mit Ihrem kabellosen Router (oder Access Point) abzudecken. Wenn Sie einen größeren Bereich abdecken müssen, empfehlen wir Ihnen den Kabellosen Range...
Page 272 Anhänge Land Verbindung- VPI/VCI Kapselung ISPs sprotokoll (Internetprovider) Europa Frankreich PPPoE 8/35 Verschiedene Deutschland PPPoE 1/32 T-Online, verschiedene Niederlande 1483 Bridged 0/35 BBNed, XS4all 0/32 Versatel DHCP 0/34 Baby XL, Tiscali (start/ Surf/ Family/ Live) PPPoA 8/48 VC MUX KPN, Hetnet, HCCNet, Tiscali (lite/ Basis/Plus) Wanadoo...
Page 273: Informationen
Informationen FCC-Erklärung KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC- BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE KOMPATIBILITÄT Wir, Belkin Corporation, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit in alleiniger Verantwortung, dass dieser Artikel, Nr. F5D9630-4 auf den sich diese Erklärung bezieht: in Einklang mit Teil 15 der FCC-Regelungen steht.
Page 274 Nach den Vorschriften der FCC muss dem Benutzer mitgeteilt werden, dass Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der Belkin Corporation genehmigt wurden, dazu führen können, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt. Canada-Industry Canada (IC) Das Funksystem dieses Geräts entspricht den Bestimmungen RSS 139 und...
Page 275 Belkin Corporation gewährleistet hiermit, dass dieses Produkt während seiner gesamten Lebensdauer keine Verarbeitungs- und Materialfehler aufweisen wird. Bei Feststellung eines Fehlers wird Belkin das Produkt nach eigenem Ermessen entweder kostenlos reparieren oder austauschen, sofern es während des Garantiezeitraums ausreichend frankiert an den autorisierten Belkin-Händler zurückgegeben wurde, bei dem es erworben wurde.
Page 276 +44 (0) 1933 31 2000 Fax +31 (0) 20 654 7349 Fax © 2006 Belkin Corporation. Alle Rechte vorbehalten. Alle Produktnamen sind einge- tragene Marken der angegebenen Hersteller. Apple, AirPort, Mac, Mac OS und Apple- Talk sind Handelsmarken der Apple Computer, Inc., die in den USA und/oder anderen Ländern eingetragen sind.
Page 277 ADSL2+ modem met ingebouwde draadloze G+ MIMO router Creëer een netwerk voor uw computers en deel uw ADSL- internetverbinding Handleiding F5D9630df4A...
Page 278 Inhoud 1 Inleiding ....................1 Voordelen van een netwerk in uw woning ..........1 Voordelen van een draadloos netwerk van Belkin ........ 1 2 U dient over het volgende te beschikken ..........2 Inhoud van de verpakking ..............2 Systeemvereisten ................. 2 Internet-verbindingsinstellingen ............
Page 279: Inleiding
Inleiding Dank u voor het aanschaffen van dit ADSL-modem met ingebouwde hi- speed draadloze G router van Belkin (de router). Binnen een paar minuten kunt u uw internetaansluiting delen en vormen uw computers met uw nieuwe router een netwerk. Hier volgen enkele productkenmerken die deze router de ideale oplossing maken voor uw netwerk thuis of op kantoor.
Page 280: Dient Over Het Volgende Te Beschikken
U dient over het volgende te beschikken Inhoud van de verpakking • ADSL2+ modem met ingebouwde draadloze G+ MIMO router • RJ11-telefoonkabel - grijs • RJ45 Ethernet-netwerkkabel - geel • ADSL-microfilter* • Voedingsadapter • Handleiding (op cd) *Benodigde ADSL-microfilters verschillen per land en worden niet in elk land meegeleverd.
Page 281: Kennismaken Met Uw Router
Kennismaken met uw router De router is ontworpen voor plaatsing op een bureau. Met het oog op praktische bruikbaarheid lopen alle kabels via de achterzijde van de router naar uw apparatuur. De LED’s aan de bovenzijde van de router zijn goed zichtbaar en geven u informatie over de netwerkactiviteit en de status.
Page 282: Kennismaken Met Uw Router
Kennismaken met uw router Kennismaken met uw router WLAN status-LED De status-LED voor WLAN brandt continu GROEN zodra draadloos LAN is geactiveerd. Hij knippert als de router bezig is met het draadloos versturen of ontvangen van gegevens. WLAN is uitgeschakeld Groen WLAN-verbinding is tot stand gebracht...
Page 283 Kennismaken met uw router Achterpaneel DSL-lijn Deze poort is voor het aansluiten van uw ADSL-lijn. Sluit uw ADSL-lijn aan op deze poort. Ethernet-poorten De Ethernet-poorten zijn RJ45, 10/100 auto-negotiation-poorten. De poorten worden aangeduid met de cijfers 1 t/m 4. Deze cijfers corresponderen met genummerde LED’s aan de voorkant van de router.
Page 284: Uw Router Aansluiten
Uw router aansluiten Uw router aansluiten Kennismaken met uw router Naarmate de afstand tussen de router en de computer kleiner is, wordt de verbinding sterker. Het bereik van draadloze apparatuur ligt doorgaans tussen de 30 en 60 meter. De prestaties van uw draadloze verbinding zullen iets achteruit gaan bij een grotere afstand tussen uw router en de aangesloten apparatuur.
Page 285: De Computers Aansluiten
Uw router aansluiten De computers aansluiten Schakel uw computers en netwerkapparatuur uit. Sluit uw computer met behulp van een Ethernet-netwerkkabel aan op een van de GELE RJ45-poorten, aangeduid met “connections to your computers” aan de achterzijde van de router (er is een Ethernet-netwerkkabel meegeleverd).
Page 286: Uw Router Met De Adsl-Lijn Verbinden
Uw router aansluiten Uw router aansluiten Uw router met de ADSL-lijn verbinden De wijze waarop de router wordt aangesloten op de ADSl-lijn varieert per land en regio. Doorgaans heeft u een microfilter of een microfilter met ingebouwde splitter nodig om tegelijkertijd gebruik te kunnen maken van de ADSL-service en de telefoonservice op dezelfde telefoonlijn.
Page 287 Uw router aansluiten Let op: Een RJ11-telefoonkabel is meegeleverd. Zorg er bij het bevestigen van een RJ11-stekker voor dat het lipje van de stekker op zijn plaats klikt. Als u een speciale ADSL-service-telefoonlijn met een RJ11- aansluiting hebt, sluit dan eenvoudigweg een telefoonkabel aan tussen de aansluiting aan de wand en de grijze RJ11-poort die...
Page 288: Uw Router Aanzetten
Uw router aansluiten Uw router aanzetten Sluit de meegeleverde voedingsadapter aan op de poort van de router die wordt aangeduid met “Power”. Let op: Voor uw veiligheid, voor optimale prestaties en om beschadiging van uw router te voorkomen, raden wij u aan uitsluitend de meegeleverde voedingsadapter te gebruiken.
Page 289: Setup Van Uw Computers
Setup van uw computers Om ervoor te zorgen dat uw computer correct met uw router kan communiceren, dient u de “TCP/IP-Ethernet”-instellingen van uw computer te wijzigen in: “Obtain an IP address automatically/Using DHCP” (IP-adres automatisch ophalen/Gebruik maken van DHCP) Dit is de standaardinstelling voor de meeste homecomputers.
Page 290 Als dit niet al is geselecteerd, selecteert u op het tabblad voor IP-adressen “Obtain IP address automatically” (IP-adres automatisch ophalen). Klik op “OK”. Voor een correcte configuratie en verbinding met de router van Belkin dient u mogelijkerwijs ook de DNS-configuratiegegevens en het gateway-adres uit het gateway-tabblad te verwijderen.
Page 291 Setup van uw computers Installeer EERST de computer die is verbonden met het kabel- of DSL-modem. Volg daarbij de volgende stappen. U kunt deze stappen ook gebruiken om computers aan uw router toe te voegen nadat de router geconfigureerd is voor verbinding met het Internet. Handmatige configuratie van netwerkadapters onder Mac OS tot 9.x Om ervoor te zorgen dat uw computer correct met uw router kan...
Page 292 Setup van uw computers Setup van uw computers Als dit niet al bij “Configure” (Configureren) is ingesteld, kiest u “Using DHCP Server”(Gebruik maken van DHCP-server). Hierdoor geeft u de computer de opdracht bij de router een IP-adres op te halen. Sluit het venster.
Page 293 Setup van uw computers Netwerkadapters onder Mac OS X handmatig configureren Klik op het pictogram “System Preferences” (Systeemvoorkeuren). Selecteer “Network” (Netwerk) (1) in het menu “System Preferences” (Systeemvoorkeuren). Selecteer “Built-in Ethernet” (Ingebouwd Ethernet) (2) naast “Show” (Tonen) in het netwerkmenu.
Page 294 Setup van uw computers Setup van uw computers Selecteer het tabblad “TCP/IP” (3). Naast “Configure” (Configureren)(4) moet nu “Manually” (Handmatig) of “Using DHCP” (Gebruikt maken van DHCP) te zien zijn. Is dat niet het geval, ga dan naar het tabblad PPPoE (5) en zorg ervoor dat “Connect using PPPoE”...
Page 295: Aanbevolen Instellingen Van De Webbrowser
Setup van uw computers Aanbevolen instellingen van de webbrowser Meestal hoeft u aan de instellingen van uw webbrowser niets te veranderen. Als u problemen hebt met het openen van het Internet of de geavanceerde via het Internet bereikbare gebruikersinterface, wijzig dan de huidige instellingen van uw browser in de aanbevolen instellingen die u in dit hoofdstuk vindt.
Page 296 Setup van uw computers Zorg ervoor dat geen van de getoonde opties is aangevinkt: “Automatically detect settings” (Instellingen automatisch detecteren), “Use automatic configuration script” (Script voor automatische configuratie gebruiken) en “Use a proxy server” (Proxyserver gebruiken). Klik op “OK”. Klik vervolgens op de pagina “Internet Options”...
Page 297: Configuratie Van De Router Met Behulp Van De Setup Wizard
Configuratie van de router met behulp van de Setup Wizard De Setup Wizard gebruiken Op een computer die via kabels verbonden is met de router kunt u via de internetbrowser toegang krijgen tot de web-based gebruikersinterface van de router. Typ in de adresbalk van uw browser “192.168.2.1”...
Page 298 Configuratie van de router met behulp van de Setup Wizard De Setup Wizard zal automatisch starten ten behoeve van een snelle configuratie (aanbevolen). Klik op “Next” (Volgende) om door te gaan. De eerste stap is het selecteren van uw land en ISP. Vervolgens klikt u op “Next”...
Page 299 U kunt nu verbinding maken met de router via een WLAN-computer met de volgende standaard instellingen voor draadloos LAN: SSID = Belkin G+ MIMO ADSL Draadloos kanaal = Auto Beveiliging = off (uitgeschakeld) Let op: Wij raden u aan gebruik te maken van beveiliging via WEP of WPA en de SSID een nieuwe naam te geven.
Page 300 Configuratie van de router met behulp van de Setup Wizard Controleer de instellingen die op het volgende scherm worden getoond. U kunt vervolgens klikken op de knop “Back” om de instellingen te wijzigen of op “Next” (Volgende) om te bevestigen. Let op: Voor het wijzigen van de gekozen instellingen kunt u de Setup Wizard herstarten of gebruik maken van het Navigatiemenu aan de linker zijde.
Page 301: Handmatige Configuratie Van De Router
Handmatige configuratie van de router De werking van de geavanceerde web-based gebruikersinterface Deze homepage geeft u een beknopt overzicht van de status en de instellingen van de router. Alle pagina’s voor geavanceerde installatie zijn vanaf deze pagina bereikbaar. (10) Snelnavigatiekoppelingen U kunt rechtstreeks naar elke pagina van de gebruikersinterface van de router gaan door rechtstreeks op deze koppelingen te klikken.
Page 302: Lan-Instellingen
Handmatige configuratie van de router Handmatige configuratie van de router Door op de router in te loggen, gaat u naar een afzonderlijke inlogpagina waar u een wachtwoord moet invoeren. Als u bent ingelogd, kunt u wijzigingen aanbrengen in de instellingen. Wanneer u klaar bent met het aanbrengen van wijzigingen, kunt u uitloggen door te klikken op de knop “Logout”...
Page 303: Lan-Instellingen Wijzigen
Handmatige configuratie van de router LAN-instellingen wijzigen Hier kunt u alle instellingen van de interne LAN-setup van de router bekijken en aanpassen. Als u klikt op de header van de LAN-tab gaat u naar die pagina van de LAN-tab. Hier vindt u een beknopte beschrijving van de functies.
Page 304 Handmatige configuratie van de router Handmatige configuratie van de router LAN-instellingen IP-adres Het “IP address” is het interne IP-adres van de router. Het standaard IP-adres is “192.168.2.1”. Om de geavanceerde setup-interface te openen, typt u het IP-adres in de adresbalk van uw browser in. U kunt dit adres indien nodig wijzigen.
Page 305 IP-adres. Daarom is het niet waarschijnlijk dat u het IP- adres wilt wijzigen. Lokale domeinnaam De standaardinstelling is “Belkin”. U kunt een lokale domeinnaam (netwerknaam) voor uw netwerk instellen. U hoeft deze instelling niet te wijzigen tenzij u daar een belangrijke reden voor hebt. U kunt...
Page 306: Dhcp-Cliëntlijst
Handmatige configuratie van de router Handmatige configuratie van de router DHCP-cliëntenlijst U kunt een overzicht bekijken van de computers (bekend als “clients” (cliënten)) die zijn aangesloten op uw netwerk. U kunt het IP-adres van de computer bekijken, evenals de hostnaam (als de computer er één heeft toegewezen gekregen) en het MAC-adres van de...
Page 307 Handmatige configuratie van de router Verbindingstype Op de pagina “Connection Type” (Type verbinding) kunt u een van deze vijf verbindingstypes selecteren, gebaseerd op de informatie die door verstrekt is door uw ISP. • PPPoE • PPPoA • Dynamisch IP (1483 bridged) •...
Page 308: Uw Isp-Verbindingstype Instellen Op Pppoe Of Pppoa
Handmatige configuratie van de router Handmatige configuratie van de router Uw ISP-verbindingstype instellen op PPPoE of PPPoA PPPoE (Point-to-Point Protocol over Ethernet) is de standaard methode voor het aansluiten van netwerkapparatuur. Een gebruikersnaam en wachtwoord zijn vereist om toegang tot het netwerk van uw ISP te verkrijgen en om een verbinding met Internet tot stand te kunnen brengen.
Page 309 Handmatige configuratie van de router Uw type internetverbinding instellen op Dynamic IP (1483 Bridged) Deze verbindingsmethode zorgt voor een brug tussen uw netwerk en het netwerk van uw ISP. Aan de router zal automatisch een IP-adres worden toegekend door de DHCP-server van uw ISP. 1.
Page 310 Handmatige configuratie van de router Handmatige configuratie van de router Uw ISP-verbinding instellen op Static IP (IPoA) Dit type verbinding wordt ook wel “Classical IP over ATM” of “CLIP” genoemd. Hierbij voorziet uw ISP u van een vast IP voor de verbinding van uw router met het Internet.
Page 311 Instellingen DNS (Domain Name Server) Een “Domain Name Server” is een server op het Internet die URL’s (Universal Resource Links) als “www.belkin.com” vertaalt in IP-adressen. De meeste ISP’s verlangen niet van u dat u deze informatie in de router invoert. Het vakje “Automatic from ISP”...
Page 312 Handmatige configuratie van de router Handmatige configuratie van de router Gebruik maken van een dynamisch DNS De Dynamic DNS service staat statische hostnamen toe voor dynamische IP-adressen in een van de vele domeinen van DynDNS. org, waardoor toegang tot uw netwerkcomputers vanaf verschillende plaatsen op het internet eenvoudiger is.
Page 313: Het Wireless-Tabblad
Handmatige configuratie van de router Het Wireless-tabblad Op het tabblad “Wireless” (Draadloos) kunt u veranderingen aanbrengen in de instellingen van het draadloze netwerk. Op dit tabblad kunt u de naam van het draadloze netwerk (SSID), het gebruikte kanaal en de encryptie-instellingen aanpassen.
Page 314 Handmatige configuratie van de router Handmatige configuratie van de router 3. Gebruik maken van de ESSID Broadcast-functie Om veiligheidsredenen kunt u ervoor kiezen de SSID van uw netwerk niet uit te zenden. Daardoor blijft de naam van uw netwerk verborgen voor computers die de ether aftasten naar de aanwezigheid van draadloze netwerken.
Page 315: Encryptie/Beveiliging
Handmatige configuratie van de router Encryptie/Beveiliging: Het WiFi-netwerk beveiligen Hier volgen een aantal manieren om de beveiliging van uw draadloze netwerk te verbeteren en uw data voor nieuwsgierige ogen en oren af te schermen. Dit overzicht is van toepassing voor de privé- of kleinzakelijke gebruiker.
Page 316 De meeste nieuwe draadloze apparatuur die momenteel op de markt is, ondersteunt zowel 64-bits als 128-bits WEP-encryptie wat niet uitsluit dat u oudere apparatuur bezit die alleen 64-bits WEP-encryptie ondersteunt. Alle draadloze apparatuur van Belkin ondersteunt zowel 64-bits als 128-bits WEP-encryptie. Encryptiesleutels Nadat u de 64-bits of 128-bits WEP-encryptiemodus hebt gekozen, dient u een encryptiesleutel te genereren.
Page 317 Bij dit systeem wordt er door een radiusserver automatisch een netwerksleutel aan de clienten toegekend. Van deze modus wordt doorgaans in kantoren en bedrijven gebruik gemaakt. Ga voor een overzicht van de draadloze producten van Belkin die WPA ondersteunen naar onze website: www.belkin.com/ networking. WPA2 (WiFi Protected Access) WPA2 is de tweede generatie WPA die gebaseerd is op de 802.11i-standaard...
Page 318 Handmatige configuratie van de router Handmatige configuratie van de router Netwerksleutels delen De meeste Wi-Fi-producten worden geleverd met uitgeschakelde beveiliging. Dus zodra u uw netwerk hebt geïnstalleerd, dient u WEP-encryptie, WPA of WPA2 te activeren en te zorgen dat al uw draadloze apparatuur dezelfde netwerksleutel delen.
Page 319: Wep-Setup
Handmatige configuratie van de router WEP-setup 64-bits WEP-encryptie Selecteer “64-bit WEP” in het dropdown-menu. Nadat u de WEP-encryptiemodus hebt geselecteerd, kunt u uw sleutel invoeren door de hexadecimale sleutel handmatig in te typen. Een hexadecimale sleutel bestaat uit een combinatie van cijfers en letters van A tot F en van 0 tot 9.
Page 320: Wpa-Setup
U kunt ook gratis een beveiligingspatch van Microsoft downloaden. Deze patch werkt alleen onder het Windows XP-besturingssysteem. U dient tevens van de website van Belkin het nieuwste stuurprogramma te downloaden voor uw draadloze G desktop- of notebooknetwerkkaart. Andere besturingssystemen worden op dit moment nog niet ondersteund. De patch...
Page 321 Handmatige configuratie van de router van Microsoft ondersteunt uitsluitend apparaten zoals 802.11g-producten van Belkin met stuurprogramma’s die WPA ondersteunen. Er zijn twee soorten WPA-beveiliging: WPA-Personal (PSK) en WPA-Enterprise (RADIUS). WPA-Personal (PSK) gebruikt een zogenaamde “Pre-Shared Key” als beveiligingssleutel. Een Pre-Shared Key is een wachtwoord dat tussen de 8 en 63 tekens lang is.
Page 322 Handmatige configuratie van de router Handmatige configuratie van de router Selecteer “WPA-RADIUS” voor authentificatie Selecteer “TKIP” als “Encryption Technique” (Encryptietechniek). Deze instelling moet voor al uw cliënten hetzelfde zijn. Voer het IP-adres van de radiusserver in in de daarvoor bestemde velden.
Page 323 LET OP: U dient ook te controleren of al uw draadloze netwerkkaarten/ adapters WPA2 ondersteunen en dat u de nieuwste stuurprogramma’s gedownload en geïnstalleerd hebt. Voor de meeste draadloze netwerkkaarten van Belkin is er een update voor stuurprogramma’s beschikbaar op de website van Belkin: www.belkin.com/networking. WPA2-Personal (PSK) instellen 1.
Page 324: De Beveiligingsinstellingen Van De Netwerkadapter Van Uw Computer Configureren
Belkin G+ MIMO netwerkkaarten worden geleverd met de praktische Wireless Networking Utility. Klik eenvoudigweg op uw de naam van uw draadloze netwerk (SSID) in het overzicht van beschikbare netwerken (Available Networks) en voer uw pre-shared key (PSK) in.
Page 325 Handmatige configuratie van de router Uw computer aansluiten op een draadloos netwerk dat een 64-bits of 128-bits WEP-sleutel vereist. Dubbelklik op het signaalindicatorpictogram om het venster “Wireless Network Utility” te laten verschijnen. Als u op de knop “Advanced” (Geavanceerd) drukt, kunt u meer opties van de draadloze netwerkkaart bekijken en configureren.
Page 326 Handmatige configuratie van de router Handmatige configuratie van de router Uw computer aansluiten op een draadloos netwerk dat WPA-PSK vereist (zonder server) Dubbelklik op het signaalindicatorpictogram om het venster “Wireless Network Utility” te laten verschijnen. Als u op de knop “Advanced”...
Page 327 WPA/WPA2 instellen voor niet-Belkin draadloze desktop- en notebookkaarten Voor niet-Belkin WPA draadloze desktop- en notebookkaarten die niet zijn voorzien van WPA/WPA2-software, kunt u gratis van de website van Microsoft een bestand downloaden met de naam “Windows XP Support Patch for Wireless Protected Access”.
Page 328 Handmatige configuratie van de router Handmatige configuratie van de router Belangrijk: U dient ook te controleren of de kaartfabrikant WPA/WPA2 ondersteunt en of u het nieuwste stuurprogramma van hun support site hebt gedownload. Ondersteunde besturingssystemen: • Windows XP Professional • Windows XP Home Edition De Wireless Network Utility instellen voor Windows XP om gebruik te kunnen maken van WPA/WPA2-PSK Om WPA-PSK te kunnen gebruiken, dient u ervoor te zorgen dat u Windows Wireless...
Page 329: Wireless Bridge (Draadloze Brug)
Handmatige configuratie van de router Selecteer onder “Data Encryption” (Data-encryptie) “TKIP” of “AES”. Deze instelling moet gelijk zijn aan die van de router. Belangrijk: Voer uw Pre-Shared sleutel in. Typ de encryptiesleutel in in het Deze sleutel bestaat uit 8 tot 63 tekens, dit vakje naast “Network Key”...
Page 330: Firewall
Handmatige configuratie van de router Handmatige configuratie van de router Draadloze kanalen dienen voor router en accesspoint gelijk te zijn. Beveiligingsinstellingen (WEP) dienen voor router en accesspoint gelijk te zijn. Indien MAC-filtering is gedeactiveerd, dient de gebruiker de WLAN Mac- adressen van de router en het accesspoint toe te voegen, zodat deze apparaten met elkaar kunnen communiceren.
Page 331 Handmatige configuratie van de router Virtuele servers Via “Virtual Servers” kunt u externe (Internet)verbindingen voor diensten zoals een webserver (poort 80), FTP-server (poort 21), of andere applicaties, via uw router doorsturen naar uw interne netwerk. Aangezien uw interne computers beschermd worden door een firewall, kunnen computers buiten uw netwerk (via het Internet) de interne computers niet bereiken omdat ze niet “zichtbaar”...
Page 332 Handmatige configuratie van de router Handmatige configuratie van de router Cliënt IP-filters De router kan zo worden geconfigureerd dat toegang tot het Internet, e- mail, of andere netwerkdiensten op bepaalde dagen en tijden beperkt is. Om bijvoorbeeld de toegang tot het Internet voor één enkele computer af te sluiten, voert u de naam van het filter in in het vakje voor “Filter Name”...
Page 333 Handmatige configuratie van de router DMZ (Gedemilitariseerde zone) Indien een van uw cliënten van achter de firewall geen internetapplicatie kan draaien, kunt u deze cliënt onbeperkte tweewegs internettoegang verstrekken. Dit kan nodig zijn wanneer de NAT-functie problemen veroorzaakt met applicaties als games en videoconferenties. Schakel deze functie alleen tijdelijk in.
Page 334: Utilities (Hulpprogramma's)
Handmatige configuratie van de router Handmatige configuratie van de router Utilities (Hulpprogramma’s) In het scherm “Utilities” (Hulpprogramma’s), kunt u verschillende parameters van de router beheren en bepaalde beheerfuncties uitvoeren. De router herstarten Als de werking van de router niet meer optimaal is, kan het soms nodig zijn de router opnieuw te starten.
Page 335 Handmatige configuratie van de router De router opnieuw starten om de normale werking te herstellen Klik op de knop “Restart Router” (Router opnieuw opstarten). De volgende melding verschijnt. Klik op “OK” om uw router te herstarten. De standaard fabrieksinstellingen herstellen Wanneer u deze optie gebruikt, worden alle instellingen in de router naar de (standaard-) fabrieksinstellingen teruggezet.
Page 336 Handmatige configuratie van de router Handmatige configuratie van de router Huidige instellingen opslaan/als backupbestand opslaan Met behulp van deze functie kunt u de huidige configuratie opslaan. Door een reservekopie te maken van uw huidige configuratie kunt u deze later in het geval van verlies of wijziging herstellen. Het is raadzaam een reservekopie te maken van uw huidige configuratie voordat u uw firmware bijwerkt.
Page 337 Handmatige configuratie van de router Als het bestand is opgeslagen, verschijnt het volgende scherm. Klik op “Close” (Sluiten). De configuratie is nu bewaard. Vorige instellingen herstellen Met deze optie kunt u een eerder opgeslagen configuratie herstellen. Klik op “Browse” (Bladeren). Er gaat een venster open waarin u de locatie van het configuratiebestand kunt selecteren.
Page 338 Handmatige configuratie van de router Handmatige configuratie van de router Firmware bijwerken Af en toe brengt Belkin een nieuwe versie uit van de firmware voor de router. Nieuwe firmwareversies bevatten verbeteringen van functies en oplossingen voor eventuele problemen. Wanneer Belkin nieuwe firmware uitbrengt, kunt u deze downloaden van de website en de firmware van de router bijwerken tot en met de nieuwste versie.
Page 339: Systeeminstellingen
Handmatige configuratie van de router Systeeminstellingen Op de pagina “System Settings” (Systeeminstellingen) kunt u een nieuw wachtwoord invoeren voor de systeembeheerder, de tijdzone instellen, beheer op afstand inschakelen, en de UPnP-functie van de router aan- en uitschakelen. Het wachtwoord voor de systeembeheerder instellen of wijzigen De router wordt geleverd ZONDER vooraf geprogrammeerd wachtwoord.
Page 340 Internet en voor het ontvangen van een antwoordsignaal. U kunt de klok niet zelf instellen. Beheer op afstand activeren Voordat u deze geavanceerde functie van uw router van Belkin inschakelt, DIENT U ERVOOR TE ZORGEN DAT U HET WACHTWOORD VOOR DE SYSTEEMBEHEERDER HEBT INGESTELD. De functie “Remote Management”...
Page 341 UPnP inschakelen/uitschakelen UPnP (Universal Plug-and-Play) is weer een andere geavanceerde mogelijkheid van uw router van Belkin. Het is een technologie die naadloze voice- en video-messaging, games en andere applicaties mogelijk maakt die voldoen aan UPnP. Voor sommige applicaties dient de firewall van de router op een specifieke manier geconfigureerd te zijn voor een juiste werking.
Page 342: Problemen Oplossen
Problemen oplossen Problemen oplossen Probleem: De ADSL-LED brandt niet. Oplossing: Controleer de verbinding tussen de router en de ADSL-lijn. Zorg ervoor dat de kabel van de ADSL-lijn is aangesloten op de poort van de router die wordt aangeduid met “DSL line”. Zorg ervoor dat de router van stroom wordt voorzien.
Page 343 De “Internet LED” zou continu moetenbranden of moeten knipperen. Open de wireless utility software door te klikken op het pictogram rechts onderin het scherm. Indien u een draadloze kaart van Belkin gebruikt, zou het pictogram in de taakbalk er als volgt uit moeten zien: pictogram kan rood of groen zijn.
Page 344 Problemen oplossen Problemen oplossen Komt de naam van uw draadloze netwerk in dit overzicht voor? Ja, de naam van mijn netwerk wordt vermeld.—Ga naar de paragraaf “Ik kan geen draadloze verbinding met het Internet tot stand brengen maar de naam van mijn netwerk is bekend” onder Problemen oplossen. Nee, de naam van mijn netwerk wordt niet genoemd.—Ga naar de paragraaf “Ik kan geen draadloze verbinding met het Internet tot stand brengen en de naam van mijn netwerk is niet bekend”.
Page 345 “Channel and SSID” (Kanaal en SSID). Als u nog steeds geen toegang tot Internet kunt krijgen nadat u deze stappen heeft doorlopen, neem dan contact op met de afdeling Technische Ondersteuning van Belkin. Probleem: De prestaties van mijn draadloze netwerk zijn wisselvallig.
Page 346 Probleem: Ik heb problemen met het installeren van Wired Equivalent Privacy of WEP- beveiliging op een router of accesspoint van Belkin Oplossing Log in op uw draadloze router of accesspoint. Open uw webbrowser en typ het IP-adres van uw router accesspoint in.
Page 347 Met de knop “Advanced” (Geavanceerd) kunt u meer opties van de kaart bekijken en configureren. Nadat u op “Advanced” (Geavanceerd) hebt geklikt, verschijnt de Belkin Wireless LAN Utility. Met dit hulpprogramma kunt u alle geavanceerde functies van de draadloze kaart van Belkin beheren. Op het tabblad “Wireless Networks Properties” (Eigenschappen draadloze netwerken) selecteert u een netwerknaam uit de lijst “Available networks”...
Page 348 Klik op “OK” en vervolgens op “Apply” (Toepassen) om de instellingen op te slaan. Indien u GEEN draadloze netwerkkaart van Belkin gebruikt, raden wij u aan de handleiding van u van de fabrikant van dat product hebt gekregen, te raadplegen.
Page 349 Ken nu aan al uw cliënten deze instellingen toe. Probleem: Ik heb problemen met het installeren van Wi-Fi Protected Access (WPA) beveiliging op een router / accesspoint van Belkin voor een zakelijk netwerk. Oplossing: Als uw netwerk een radiusserver gebruikt om de sleutels aan de cliënten toe te wijzen, gebruik dan deze instelling.
Page 350 Problemen oplossen Probleem: Ik heb problemen met het installeren van Wi-Fi Protected Access (WPA) beveiliging op een draadloze netwerkkaart van Belkin voor een thuisnetwerk. Oplossing: Cliënten moeten dezelfde sleutel gebruiken als de draadloze router / accesspoint. Als bijvoorbeeld de sleutel “Netwerksleutel familie Jansen”...
Page 351: Ondersteunde Besturingssystemen
Oplossing: Als u GEEN gebruik maakt van een draadloze desktop- en notebookkaart van Belkin en uw kaart niet voorzien is van software die WPA ondersteunt, dan kunt u gratis van de website van Microsoft een bestand downloaden met de naam “Windows XP Support Patch for Wireless Protected Access”.
Page 352 Problemen oplossen Problemen oplossen de knop “Configure” (Configureren). Het volgende venster zal verschijnen. Voor gebruik in uw woning of op een klein kantoor, selecteert u onder “Network Administration” (Netwerkbeheer) “WPA-PSK”. Opmerking: Selecteer “WPA (with radius server)” (WPA met radiusserver) als u deze computer gebruikt om verbinding te maken met een bedrijfsnetwerk dat een authenticatieserver ondersteunt, bijv.
Page 353 Problemen oplossen Vergelijkend overzicht van draadloze technologieën 11Mbps-verbind- 5x sneller dan 10x sneller dan 10x sneller dan 15x sneller dan Snel- ingssnelheid/ 802.11b* 802.11b* 802.11b* 802.11b* heid* basislijn De vrije 2,4GHz- De vrije 2,4GHz- De vrije 2,4GHz- De vrije 2,4GHz- De vrije 2,4GHz- band is gevoelig band is gevoelig...
Page 354: Appendices
Appendices Appendix A: Verklarende woordenlijst IP Address (IP-adres) Het “IP address” is het interne IP-adres van de router. Om de geavanceerde installatie-interface te openen, moet u dit adres in de adresbalk van uw browser typen. U kunt dit adres indien nodig wijzigen. Om het IP-adres te wijzigen, typt u het nieuwe IP-adres in en klikt u op “Apply Changes”...
Page 355 Appendices DNS staat voor Domain Name Server. Een “Domain Name Server” is een server op het Internet die URL’s (Universal Resource Links) als “www.belkin. com” vertaalt naar IP-adressen. De meeste ISP’s verlangen niet van u dat u deze informatie in de router invoert. Als u een statisch IP gebruikt, moet u waarschijnlijk een specifiek DNS-adres en een secundair DNS-adres invullen om ervoor te zorgen dat uw verbinding correct functioneert.
Page 356 Dit gebeurt als de SSID van de computer is ingesteld op “ANY”. Uw router van Belkin kan deze willekeurige zoektocht naar een netwerk blokkeren. Indien u de “ESSID Broadcast”-functie uitschakelt, kan een computer het netwerk alleen vinden als u de SSID van de computer op de specifieke naam van het netwerk (zoals WLAN) instelt.
Page 357 Appendices eenvoudigste methode laat u de router’s software een passphrase (meervoudig wachtwoord) converteren naar een sleutel. Een geavanceerde methode is het handmatig invoeren van de sleutels. Virtuele servers De functie Virtuele Servers biedt u de mogelijkheid externe (internet)verbindingen voor diensten zoals een webserver (poort 80), FTP-server (poort 21), of andere applicaties, via uw router door te sturen naar uw interne netwerk.
Page 358 Appendices Appendices Indien een van uw cliënten van achter de firewall geen internetapplicatie kan draaien, kunt u deze cliënt onbeperkte tweewegs internettoegang verstrekken. Dit kan nodig zijn wanneer de NAT-functie problemen veroorzaakt met applicaties als games en videoconferenties. Schakel deze functie alleen tijdelijk in. Computers in de gedemilitariseerde zone zijn niet tegen hackeraanvallen beveiligd.
Page 359 Appendices Beheerderswachtwoord De router wordt geleverd ZONDER vooraf geprogrammeerd wachtwoord. Als u een wachtwoord wilt toevoegen voor meer beveiliging, dan kunt u via de web-based gebruikersinterface van uw router een wachtwoord instellen. Bewaar uw wachtwoord op een veilige plek, want u zal het nodig hebben als u in de toekomst op de router wilt inloggen.
Page 360 Appendices Appendices UPnP UPnP (Universal Plug-and-Play is een technologie die naadloze werking van voice messaging, video messaging, games en andere applicaties mogelijk maakt die voldoen aan UPnP. Voor sommige applicaties dient de firewall van de router op een specifieke manier geconfigureerd te zijn voor een juiste werking.
Page 361: Appendix B: Belangrijke Factoren Die Een Rol Spelen Bij Plaatsing En Setup
De beste netwerkdekking voor uw “draadloze cliënten” (d.w.z. computers aangestuurd door draadloze notebook- en desktopnetwerkkaarten en draadloze USB-adapters van Belkin) bereikt u als volgt: • Zorg ervoor dat de netwerkantennes van uw draadloze router (of accesspoint) parallel aan elkaar en in verticale stand staan (naar het plafond wijzen).
Page 362 Experimenteer met de verschillende beschikbare kanalen om de beste verbinding te vinden en storing door draadloze telefoons en andere draadloze apparaten in de omgeving te voorkomen. Gebruik voor niet van Belkin afkomstige draadloze netwerkproducten het gedetailleerde site-overzicht en de informatie over draadloze...
Page 363: Appendix C: Overzicht Met Internet-Verbindingsinstellingen
(of accesspiont). Als u een nog groter bereik nodig hebt, overweeg dan de aanschaf van een draadloze range extender/accesspoint van Belkin. Veilige verbindingen, VPN’s en AOL. Veilige verbindingen zijn verbindingen waarvoor een gebruikersnaam en een wachtwoord vereist zijn.
Page 364 Appendices Land Verbindings- VPI/VCI Encapsulatie ISP’s protocol Europa Frankrijk PPPoE 8/35 Meerdere Duitsland PPPoE 1/32 T-Online, meerdere Nederland 1483 0/35 BBNed, XS4all Bridged 0/32 Versatel DHCP 0/34 Baby XL, Tiscali (start/ Surf/ Family/ Live) PPPoA 8/48 VC MUX KPN, Hetnet, HCCNet, Tiscali (lite/ Basis/Plus)
Page 365: Informatie
FCC-verklaring VERKLARING VAN CONFORMITEIT MET DE FCC- VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT Wij, Belkin Corporation, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierbij dat wij de volledige verantwoordelijkheid aanvaarden dat het product met het artikelnummer:...
Page 366 De Federal Communications Commission eist dat de gebruiker wordt gewaarschuwd dat elke verandering aan het apparaat die niet uitdrukkelijk door Belkin Corporation is goedgekeurd de bevoegdheid van de gebruiker om het apparaat te bedienen teniet kan doen. Canada-Industry Canada (IC) De draadloze radio van dit apparaat voldoet aan RSS 139 &...
Page 367 Deze garantie is niet van toepassing als het product is beschadigd als gevolg van een ongeluk, misbruik, verkeerd gebruik of een verkeerde toepassing; als het product zonder schriftelijke toestemming van Belkin is gewijzigd of als een serienummer dat door Belkin is aangebracht, is verwijderd of onleesbaar is gemaakt.
Page 368 +44 (0) 1933 31 2000 fax +31 (0) 20 654 7349 fax © 2006 Belkin Corporation. Alle rechten voorbehouden. Alle handelsnamen zijn gedeponeerde handelsmerken van de betreffende rechthebbenden. Apple, AirPort, Mac, Mac OS en Apple- Talk zijn in de Verenigde Staten en/of andere landen gedeponeerde handelsmerken van Apple Computer, Inc..
Page 369 Módem ADSL2+ con router inalámbrico G+ MIMO Conecte en red a sus ordenadores y comparta su acceso ADSL a Internet Manual del usuario F5D9630sp4A...
Page 370 Índice de contenidos 1 Introducción ..................... 1 Ventajas de una red de hogar .............. 1 Ventajas de una red inalámbrica de Belkin .......... 1 2 Asegúrese de tener los siguientes elementos ........2 Contenido del paquete ................. 2 Requisitos del sistema ................. 2 Ajustes para la conexión a Internet ............
Page 371: Introducción
Fácil de ampliar: la extensa gama de productos de interconexión en red de Belkin le permite ampliar su red para incluir dispositivos adicionales, como impresoras y videoconsolas de juegos Sin necesidad de cableado: podrá...
Page 372: Asegúrese De Tener Los Siguientes Elementos
Asegúrese de tener los siguientes elementos al alcance de la mano Contenido del paquete • Módem ADSL2+ con router inalámbrico G+ MIMO • Cable de teléfono RJ11 (de color gris) • Cable de red Ethernet RJ45 (de color amarillo) • Microfiltro ADSL* •...
Page 373: Presentación De Su Router
Presentación del router El router ha sido diseñado para su colocación sobre un escritorio. Todos los cables salen de la parte posterior del router para lograr una mejor organización y utilidad. Los indicadores LED se encuentran fácilmente visibles en la parte frontal del router para proporcionarle información acerca de la actividad y el estado de la red.
Page 374 Presentación del router Presentación del router Indicador LED de estado de WLAN El indicador LED de estado de WLAN está VERDE permanente cuando activa la función LAN inalámbrica. Parpadea cuando el router está transmitiendo o recibiendo datos de manera inalámbrica. APAGADO WLAN está...
Page 375: Panel Posterior
Presentación del router Panel posterior Línea DSL Este puerto sirve para conectar su línea ADSL. Conecte su línea ADSL a este puerto. Puertos Ethernet Los puertos Ethernet son RJ45, 10/100, de negociación automática. Los puertos están marcados s con números del 1 al 4. Dichos puertos se corresponden con los indicadores LED numerados de la parte frontal del router.
Page 376: Conexión Del Router
Conexión del router Conexión del router Colocación del router Su conexión inalámbrica será más potente cuanto más cerca se encuentre el ordenador de su router. El alcance habitual de funcionamiento de sus dispositivos inalámbricos en interiores se sitúa entre los 30 y los 60 metros. De la misma forma, su conexión y rendimiento inalámbricos se verán algo mermados a medida que aumente la distancia entre los dispositivos conectados a su router inalámbrico y los dispositivos conectados.
Page 377: Conexión De Los Ordenadores
Conexión del router Conexión de los ordenadores Apague los ordenadores y el equipo de red. Conecte su ordenador a uno de los puertos RJ45 AMARILLOS de la parte posterior del router, con la etiqueta “conexiones a los ordenadores”. Para ello, utilice un cable de red Ethernet (un cable de red Ethernet se encuentra incluido en el paquete).
Page 378: Conexión De La Línea De Adsl
Conexión del router Conexión del router Conexión de la línea de ADSL La conexión del router a la línea ADSL varía según el país o región. Normalmente se necesita un microfiltro o uno con un distribuidor incluido para permitir el uso simultáneo del servicio ADSL y del servicio telefónico en la misma línea de teléfono.
Page 379 Conexión del router Nota: Se incluye un cable para teléfono RJ11. Al insertar un conector RJ11, asegúrese de que la patilla del conector hace clic al introducirlo para asegurarse de que lo ha colocado del modo correcto. Si tiene una línea de teléfono que suministra exclusivamente su servicio ADSL a través de una toma RJ11, simplemente deberá...
Page 380: Encendido Del Router
Conexión del router Encendido del router Conecte el adaptador de alimentación suministrado a la entrada del router que indica “Power”. Nota: Para una óptima seguridad y rendimiento, utilice únicamente el adaptador de la alimentación incluido. Así, evitará posibles daños al router. Después de conectar el adaptador y de encender la fuente de alimentación, el icono de la alimentación del router..
Page 381: Configuración De Los Ordenadores
Configuración de los ordenadores Para que su ordenador se pueda comunicar adecuadamente con su router, necesitará cambiar las configuraciones de “TCP/IP / Ethernet” de su PC a “Obtener una dirección IP automáticamente/ Utilizar DHCP”. Esta es la configuración por defecto de la mayoría de los ordenadores domésticos. Configure el ordenador que está...
Page 382 Necesitará eliminar la dirección de Gateway (pasarela) de la pestaña de Gateway y las entradas de configuración del Servidor de nombres de dominio para poder configurar la conexión al router de Belkin correctamente. Reinicie el ordenador. Una vez reiniciado el ordenador, el adaptador o los...
Page 383 Configuración de los ordenadores Configure el ordenador que está conectado al módem por cable o DSL utilizando PRIMERO los siguientes pasos. Asimismo, puede emplear estos pasos para añadir ordenadores a su Router una vez que éste haya sido configurado para conectar a Internet. Configuración manual de los ajustes de red en Mac OS hasta 9.x Para que su ordenador se comunique adecuadamente con su router,...
Page 384 Configuración de los ordenadores Configuración de los ordenadores Si no está establecido todavía, en “Configure:”, (Configurar:) seleccione “Using DHCP Server” (Empleo de servidor DHCP). Esto indicará al ordenador que debe obtener una dirección IP del router. Cierre la ventana. Si ha efectuado algún cambio, aparecerá la siguiente ventana.
Page 385 Configuración de los ordenadores Configuración manual de los adaptadores de red en Mac OS X Haga clic en el icono de “System Preferences” (Preferencias del sistema). Seleccione “Network” (red) (1) del menú “System Preferences” (Preferencias del sistema). Seleccione “Built-in Ethernet” (Ethernet incorporada) (2) junto a “Show”...
Page 386 Configuración de los ordenadores Configuración de los ordenadores Seleccione la pestaña “TCP/IP” (3). Junto a “Configure” (4), deberá aparecer “Manually” o “Using DHCP”. En caso contrario, compruebe la pestaña PPPoE (5) para asegurarse de que la opción “Connect using PPPoE” (conectar usando PPPoE) NO esté...
Page 387: Ajustes Recomendados Para El Navegador De Internet
Configuración de los ordenadores Ajustes recomendados para el navegador de Internet En la mayoría de los casos, no necesitará efectuar ningún cambio en los ajustes de su navegador de Internet. Si tiene problemas para acceder a Internet o a la interfaz de usuario avanzada a través de Internet, modifique los ajustes de su navegador e introduzca los ajustes recomendados en la presente sección.
Page 388 Configuración de los ordenadores Asegúrese de que no existan marcas junto a ninguna de las opciones mostradas: “Automatically detect settings” (detectar la configuración automáticamente), “Use automatic configuration script” (usar secuencia de comandos de configuración automática) y “Use a proxy server” (utilizar un servidor proxy).
Page 389: Configuración Del Router Mediante El Asistente De Configuración
Configuración del router mediante el asistente de configuración Utilización del asistente de configuración Puede acceder a la interfaz del usuario para la gestión a través de la red del router mediante el navegador de Internet de un ordenador conectado al router. En su navegador, introduzca “192.168.2.1”...
Page 390 Configuración del router mediante el asistente de Configuración del router mediante el asistente de configuración configuración El asistente de configuración iniciará automáticamente la instalación rápida (recomendada). Haga clic en “Next” (Siguiente) para continuar. El primer paso es seleccionar su país e ISP, luego haga clic en “Next”...
Page 391 SSID = Belkin G+ MIMO ADSL Canal inalámbrico = Auto Seguridad = desactivada Nota: Belkin le recomienda encarecidamente que active la seguridad inalámbrica para que funcione con WEP o WPA y que modifique el SSID. Lea el manual del usuario para obtener más información acerca de los niveles de seguridad inalámbrica y de cómo modificar las...
Page 392 Configuración del router mediante el asistente de configuración Compruebe de nuevo las configuraciones que se muestran en la siguiente pantalla. Haga clic en “Back” (Atrás) para modificar los ajustes o “Apply” (Aceptar) para activar los ajustes. Nota: Siempre puede reiniciar el asistente de configuración o utilizar el menú...
Page 393: Utilización De La Interfaz De Usuario A Través De Internet
Configuración manual de su router Utilización de la interfaz de usuario a través de Internet La página principal le ofrece una imagen rápida del estado y los ajustes del router. Es posible acceder a todas las páginas de configuración avanzada desde esta página.
Page 394: Configuración Manual Del Router
Configuración manual del router Configuración manual del router efectuar cambios en los ajustes. Cuando haya terminado de realizar los cambios, podrá salir del router haciendo clic sobre el botón de “Logout” (salir). Para obtener más información acerca del acceso al router, consulte la sección “Logging into the Router” (Acceso al router).
Page 395: Modificación De Los Ajustes Lan
Configuración manual de su router Modificación de los ajustes LAN Todos los ajustes para la configuración de la LAN interna del router pueden ser visualizados y modificados aquí. Al hacer clic sobre el encabezamiento de la pestaña LAN accederá a la página de encabezamiento de la pestaña LAN. Aquí se puede encontrar una breve descripción de las funciones.
Page 396 Configuración manual del router Configuración manual del router Ajustes LAN Dirección IP La “IP address” (dirección IP) es la dirección IP interna del router. La dirección IP predeterminada es “192.168.2.1”. Para acceder a la interfaz de configuración, introduzca esta dirección IP en la barra de direcciones de su navegador.
Page 397 IP. Nombre de dominio local El ajuste predeterminado es “Belkin”. Puede establecer un nombre de dominio local (nombre de red) para su red. No es necesario modificar esta configuración a no ser que tenga una necesidad avanzada específica para hacerlo.
Page 398: Lista De Clientes Dhcp
Configuración manual del router Configuración manual del router Lista de clientes DHCP Puede visualizar una lista de los ordenadores (conocidos como clientes) que se encuentran conectados a su red. Puede visualizar la dirección IP del ordenador, el nombre de host (si se ha asignado uno al ordenador), y la dirección MAC de la tarjeta de interfaz de red (NIC, network...
Page 399 Configuración manual de su router Tipo de conexión Según los detalles acerca del tipo de conexión que haya obtenido de su ISP, seleccione el tipo de conexión que corresponda: • PPPoE • PPPoA • IP dinámica (1483 Bridged) • IP estática (IPOA) •...
Page 400: Establecimiento Del Tipo De Conexión De Su Isp Como Pppoe O Pppoa
Configuración manual del router Configuración manual del router Establecimiento del tipo de conexión de su ISP como PPPoE o PPPoA PPPoE (Protocolo punto a punto a través de Ethernet) es el método estándar de conexión de dispositivos de red. Requiere un nombre de usuario y una contraseña para acceder a la red de su ISP y conectarse a Internet.
Page 401 Configuración manual de su router Establecimiento del tipo de conexión como IP dinámica (1483 Bridged) Este método de conexión crea un puente entre su red y la de su ISP. El router obtendrá automáticamente una dirección de IP del servidor DHCP de su ISP.
Page 402 Configuración manual del router Configuración manual del router Establecimiento de su tipo de conexión al ISP como IP estático (IPoA) Este tipo de conexión también se denomina “Clásico IP sobre ATM” o “CLIP”, en el cual su ISP le proporciona un IP fijo para que su router se conecte al Internet.
Page 403 Un “Domain Name Server” es un servidor ubicado en Internet que convierte los Universal Resource Locater (URL, Localizador de recursos universales) como “www.belkin.com” en direcciones IP. Muchos ISP no precisan que usted introduzca esta información en el router. El recuadro “Automatic from ISP”...
Page 404 Configuración manual del router Configuración manual del router Uso de DNS dinámico El servicio DNS dinámico le permite otorgar a una dirección IP dinámica uno de los muchos nombres de host estático que ofrece la lista de dominios de DynDNS. org;...
Page 405: Inalámbrico
Configuración manual de su router Inalámbrico La pestaña “Wireless” (Inalámbrico) le permite realizar cambios en los ajustes de red inalámbrica. Desde esta pestaña puede efectuar cambios en el nombre de red inalámbrica (SSID), el canal de funcionamiento y en los ajustes de seguridad en la encriptación.
Page 406 Configuración manual del router Configuración manual del router de equipamiento inalámbrico deban ser configurados de nuevo con su nuevo nombre de red. Consulte la documentación de su adaptador de red inalámbrica para obtener información acerca de cómo realizar esta modificación. 3.
Page 407: Encriptación/Seguridad
Configuración manual de su router Encriptación/seguridad: Cómo proteger su red Wi-Fi Presentamos diferentes formas de potenciar la seguridad de su red inalámbrica y de proteger sus datos de intrusiones no deseadas. Esta sección está destinada al usuario de una pequeña oficina, oficina en el hogar y del hogar.
Page 408 WEP de 64 bits. Todos los productos inalámbricos de Belkin son válidos para la WEP de 64 bits y de 128 bits. Claves de encriptación Después de seleccionar el modo de encriptación WEP de 64 bits o de 128 bits,...
Page 409 Con este sistema, un servidor Radius distribuye la clave de red automáticamente a los clientes. Está vinculado habitualmente a un entorno empresarial. Para obtener una lista de los productos inalámbricos de Belkin que son compatibles con WPA, visite nuestro sitio web www.belkin.com/networking.
Page 410 Configuración manual del router Configuración manual del router Compartir las mismas claves de red La mayoría de productos Wi-Fi se suministran con la seguridad desconectada. Por esta razón, una vez que haya puesto en funcionamiento su red, deberá activar las Clave de red= opciones de Mi con-...
Page 411: Configuración Wep
Configuración manual de su router Configuración WEP Encriptación WEP de 64 bits Seleccione “64-bit WEP” (WEP de 64 bits) del menú desplegable. Después de seleccionar su modo de encriptación WEP, podrá introducir su clave tecleando la clave hexadecimal manualmente. Una clave hexadecimal es una combinación de números y letras de la A a la F y del 0 al 9.
Page 412: Configuración Wpa
Configuración manual del router Configuración manual del router Encriptación WEP de 128 bits Seleccione “128-bit WEP” (WEP de 64 bits) del menú desplegable. Después de seleccionar su modo de encriptación WEP, podrá introducir su clave tecleando la clave hexadecimal manualmente. Una clave hexadecimal es una combinación de números y letras de la A a la F y del 0 al 9.
Page 413 Configuración manual de su router notebook de Belkin desde la página de servicio de atención al cliente de Belkin. En la actualidad no existe soporte para otros sistemas operativos. El parche de Microsoft sólo es compatible con dispositivos con controladores preparados para WPA, como los productos 802.11g de Belkin.
Page 414 Configuración manual del router Configuración manual del router Seleccione “WPA-RADIUS” para la autenticación Para la técnica de encriptación “Encryption Technique”, seleccione “TKIP”. Este ajuste deberá ser idéntico en los clientes que instale. Introduzca la dirección IP del servidor Radius en los campos de “Radius Server”.
Page 415 WPA2 y de haber descargado e instalado el controlador más reciente. La mayoría de las tarjetas inalámbricas de Belkin tienen un driver actualizado que puede ser descargado de la página de soporte de Belkin: www.belkin.com/ networking.
Page 416 Las Tarjetas de red G+ MIMO de Belkin disponen de una utilidad de red inalámbrica fácil de usar. Simplemente haga clic en el nombre de su red inalámbrica (SSID) de la lista de redes disponibles, e introduzca su clave...
Page 417 Configuración manual de su router Conexión de su ordenador a una red inalámbrica que requiera una clave WEP de 64 bits o de 128 bits: Haga doble clic sobre este icono de “Indicador de señal” para abrir la pantalla “Wireless Network” (Utilidad de red inalámbrica). El botón “Advanced”...
Page 418 Configuración manual del router Configuración manual del router Conexión de su ordenador a una red inalámbrica que requiera WPA-PSK (sin servidor) Haga doble clic sobre este icono de “Indicador de señal” para abrir la pantalla “Wireless Network” (Utilidad de red inalámbrica). El botón “Advanced”...
Page 419 Belkin En el caso de las tarjetas de red inalámbrica para ordenadores de sobremesa y portátiles que no sean de Belkin y que no estén equipadas con un software compatible con WPA/WPA2, se puede descargar de forma gratuita un archivo de Microsoft llamado “Windows XP Support...
Page 420 Configuración manual del router Configuración manual del router Importante: Asimismo, deberá asegurarse de que el fabricante de la tarjeta inalámbrica soporte WPA/WPA2 y de haber descargado e instalado el controlador más actualizado de su página de asistencia. Sistemas operativos compatibles: •...
Page 421: Puente Inalámbrico
Configuración manual de su router Para la encriptación de datos (“Data Encryption”), seleccione “TKIP” o “AES”. Este ajuste deberá ser idéntico al del router que instale. Importante: Introduzca su clave Introduzca su clave de encriptación precompartida. Puede estar compuesta en el recuadro “Network key” (Clave por entre ocho y 63 caracteres entre de red).
Page 422: Firewall
Configuración manual del router Configuración manual del router Los canales inalámbricos del router y punto de acceso deben coincidir. Los ajustes de seguridad (WEP) del router y punto de acceso deberán coincidir. Si está activado el filtro de direcciones MAC, el usuario deberá asegurarse de añadir la(s) dirección(es) MAC de WLAN del router/PA con el fin de permitir la comunicación entre los mismos.
Page 423 Configuración manual de su router Servidores virtuales Los servidores virtuales le permiten enrutar llamadas externas (Internet) para servicios como servidor web (puerto 80), servidor FTP (puerto 21) y otras aplicaciones a través de su router hasta su red interna. Gracias a que sus ordenadores internos están protegidos por un firewall, las máquinas fuera de su red (a través de Internet) no pueden acceder a ellos, ya que no pueden ser ‘vistos’.
Page 424 Configuración manual del router Configuración manual del router Filtros para IP de clientes El router puede ser configurado para restringir el acceso a Internet, al e- mail o a otros servicios de red en determinados días y horas. Para restringir el acceso a Internet a un único ordenador, introduzca el nombre del filtro en el recuadro de “Filter Name”...
Page 425 Configuración manual de su router DMZ (Zona desmilitarizada) Si uno de los clientes conectados no puede llevar a cabo una aplicación de Internet correctamente debido al firewall, podrá establecer un acceso a Internet no restringido en ambas direcciones para dicho ordenador. Esto puede ser necesario en el caso de que la propiedad NAT esté...
Page 426: Utilidades
Configuración manual del router Configuración manual del router Utilidades La pantalla de “Utilities” (Utilidades) le permite gestionar diferentes parámetros del router y llevar a cabo determinadas funciones administrativas. Reiniciar el router Algunas veces es posible que sea necesario reiniciar el router en caso de que comience a funcionar mal.
Page 427 Configuración manual de su router Reinicio del router para restablecer el funcionamiento normal Haga clic en el botón “Restart Router” (Reiniciar router). Aparecerá el siguiente mensaje. Haga clic en “Yes” (Sí) para reiniciar su router. Restablecer las configuraciones por defecto de fábrica El empleo de esta opción restablecerá...
Page 428 Configuración manual del router Configuración manual del router Guardar/Copia de seguridad de ajustes actuales Puede guardar su configuración actual utilizando esta función. El guardar su configuración le permitirá restablecerla posteriormente, en caso de que sus ajustes se pierdan o se modifiquen. Se recomienda realizar una copia de seguridad de su configuración actual antes de llevar a cabo una actualización del firmware.
Page 429 Configuración manual de su router Cuando el proceso de almacenamiento se haya completado, verá la siguiente ventana. Haga clic en ”Close” (Cerrar). La configuración ha sido guardada. Restore Previous Settings (Restablecer ajustes anteriores) Esta opción le permitirá restablecer una configuración guardada anteriormente.
Page 430 Cuando Belkin publique un nuevo firmware, usted podrá descargarlo de la página web de actualizaciones de Belkin con el fin de instalar la versión más actualizada del firmware de su router.
Page 431 Configuración manual de su router Ajustes del sistema La página “System Settings” (Ajustes del sistema) es en donde podrá introducir una nueva contraseña de administrador, establecer la zona horaria, activar la gestión a distancia y encender y apagar la función UPnP del router.
Page 432 Activación de la gestión a distancia Antes de activar esta función avanzada de su router de Belkin, ASEGÚRESE DE QUE HA ESTABLECIDO LA CONTRASEÑA DE ADMINISTRADOR. La gestión a distancia le permite efectuar cambios en los ajustes de su router desde cualquier parte en Internet.
Page 433 Activar/Desactivar UPnP El UPnP (plug-and-play universal) es una propiedad avanzada adicional que ofrece su Router de Belkin. Es una tecnología que ofrece un funcionamiento perfecto de las opciones de mensajes de voz, mensajes de vídeo, juegos y otras aplicaciones compatibles con UPnP.
Page 434: Resolución De Problemas
Resolución de problemas Resolución de problemas Problema: El LED de ADSL no está encendido. Solución: Verifique la conexión entre el router y la línea ADSL. Asegúrese de que el cable de la línea ADSL se encuentre conectado al puerto del router con la etiqueta “DSL Line”.
Page 435 Abra el software de su utilidad inalámbrica haciendo clic en el icono de la bandeja del sistema en la esquina inferior derecha de la pantalla. Si está utilizando una Tarjeta Inalámbrica de Belkin, el ícono de la bandeja tendrá el siguiente aspecto.
Page 436 Resolución de problemas Resolución de problemas ¿Aparece en los resultados el nombre de su red inalámbrica? Sí, el nombre de mi red aparece en la lista, entonces, consulte la solución de problemas “No puedo conectar a Internet de forma inalámbrica pero el nombre de mi red aparece en la lista”. No, el nombre de mi red no aparece en la lista.
Page 437 “Channel and SSID” (Canal y SSID). Si aún no puede acceder a Internet después de completar estos pasos, póngase en contacto con el servicio de asistencia técnica de Belkin. Problema: El rendimiento de mi red inalámbrica es irregular.
Page 438 Problema: Tengo dificultades para configurar la WEP (Wired Equivalent Privacy, privacidad equivalente a la del cable) en un router de Belkin o punto de acceso de Belkin. Solución Acceda a su router inalámbrico o punto de acceso.
Page 439 128 bits, pruebe con una encriptación de 64 bits. Problema: Tengo dificultades para configurar la WEP (Wired Equivalent Privacy, privacidad equivalente a la del cable) en una tarjeta inalámbrica de cliente de Belkin. Solución: La tarjeta inalámbrica deberá emplear la misma clave que el router inalámbrico o punto de acceso.
Page 440 Por ejemplo: C3 03 0F AF 4B B2 C3 D4 4B C3 D4 E7 E4 = clave de 128 bits Haga clic en “OK” y después “Apply” (Aplicar) para guardas los ajustes. Si NO está utilizando una tarjeta de cliente inalámbrica de Belkin, consulte el manual del usuario del fabricante de la tarjeta de cliente inalámbrica que esté utilizando.
Page 441 Resolución de problemas Problema: Tengo dificultades para configurar la seguridad WPA (Wi-Fi Protected Access, acceso protegido Wi-Fi) en un router de Belkin o punto de acceso de Belkin para una red de hogar. Solución: Desde el menú desplegable del modo de seguridad (“Security mode”), seleccione “WPA-PSK (no server)”...
Page 442 Resolución de problemas Problema: Tengo dificultades para configurar la seguridad WPA (Wi-Fi Protected Access, acceso protegido Wi-Fi) en una tarjeta de cliente inalámbrico de Belkin para una red de hogar. Solución: Los clientes deberán emplear la misma clave que el router inalámbrico G o punto de acceso.
Page 443 Haga clic en “OK” y después “Apply” (Aplicar) para guardar los ajustes. Problema: Tengo dificultades para configurar la seguridad WPA (Wi-Fi Protected Access, acceso protegido Wi-Fi) en una tarjeta de cliente que NO es de Belkin para una red de hogar. Solución: Si está...
Page 444 Resolución de problemas Resolución de problemas En la pestaña “Wireless Networks” (Redes inalámbricas), haga clic sobre el botón “Configure” (Configurar) y aparecerá la siguiente pantalla. Si es un usuario de hogar u oficina pequeña, seleccione “WPA-PSK” en “Network Authentication” (Autenticación de red). Atención: Seleccione WPA (con servidor Radius) si está...
Page 445 Resolución de problemas Tabla de comparación inalámbrica 11 Mbps tasa 5 veces más 10 veces más 10 veces más 15 veces más Veloci- de enlace/línea rápida que rápida que rápida que rápida que dad* base 802.11b* 802.11b* 802.11b* 802.11b* Los dispositivos Los dispositivos Los dispositivos Los dispositivos...
Page 446: Anexos
Anexos Anexo A: Glosario IP Address La “IP address” (dirección IP) es la dirección IP interna del router. Para acceder a la interfaz de configuración avanzada, escriba esta dirección IP en la barra de dirección de su buscador. Esta dirección puede ser modificada si es necesario.
Page 447 Un Domain Name Server es un servidor ubicado en Internet que convierte los URL (“Universal Resource Links”, Vínculos de recursos universales) como, por ejemplo, www.belkin.com en direcciones IP. Muchos ISPs no precisan que usted introduzca esta información en el router. Si está utilizando un tipo de conexión de IP estática, es posible que deba introducir una dirección DNS específica y...
Page 448 Esto ocurrirá si el SSID del ordenador tiene el ajuste “ANY” (Cualquier SSID). Su router de Belkin es capaz de bloquear esta búsqueda aleatoria de una red. Si desactiva la función “ESSID Broadcast”...
Page 449 Anexos más sencilla es que el software del router convierta una contraseña que usted ha ingresado en una clave. El método avanzado consiste en introducir las claves manualmente. Servidores virtuales Esta función le permitirá enrutar llamadas externas (Internet) para servicios como servidor web (puerto 80), servidor FTP (puerto 21) y otras aplicaciones a través de su router hasta su red interna.
Page 450 Anexos Anexos Si uno de los clientes conectados no puede llevar a cabo una aplicación de Internet correctamente debido al firewall, podrá establecer un acceso a Internet no restringido en ambas direcciones para dicho ordenador. Esto puede ser necesario en el caso de que la propiedad NAT esté...
Page 451 Anexos Contraseña de administrador El router efectúa el envío SIN necesidad de introducir contraseña. Si desea añadir una contraseña para disfrutar de una mayor seguridad, puede establecerla desde la interfaz de internet del router. Escriba su contraseña y guárdela en un lugar seguro, ya que la necesitará si precisa acceder al router en el futuro.
Page 452 Anexos Anexos UPnP El UPnP (Universal Plug-and-Play, Plug-and-Play universal) es una tecnología que ofrece un funcionamiento perfecto de las opciones de mensajes de voz, mensajes de vídeo, juegos y otras aplicaciones compatibles con UPnP. Algunas aplicaciones requieren que el firewall del router sea configurado de una forma específica para funcionar correctamente.
Page 453: Anexo B: Factores Importantes De Colocación E Instalación
USB de Belkin): • Asegúrese de que las antenas de red de su router inalámbrico (o punto de acceso) estén situadas de forma paralela entre sí y orientadas verticalmente (apuntando hacia el techo).
Page 454 Para los productos de interconexión en red inalámbrica de Belkin, utilice la información detallada de Inspección de la ubicación y de canales inalámbricos incluida en su Guía del Usuario...
Page 455: Anexo C: Tabla De Ajustes Para La Conexión A Internet
(o punto de acceso). En caso de que necesite abarcar un área más amplia, le recomendamos el Módulo de Extensión de Alcance Inalámbrico/Punto de Acceso de Belkin. 5. Conexiones seguras, VPN y AOL Las conexiones seguras requieren normalmente un nombre de usuario y una contraseña y se utilizan cuando la seguridad es importante.
Page 456 Anexos País Protocolo VPI/VCI Encapsulamiento ISPs conexión Europa Francia PPPoE 8/35 Varios Germany PPPoE 1/32 T-Online, varios Países 1483 0/35 BBNed, XS4all Bajos Bridged 0/32 Versatel DHCP 0/34 Baby XL, Tiscali (start/ Surf/ Family/ Live) PPPoA 8/48 VC MUX KPN, Hetnet, HCCNet, Tiscali (lite/ Basis/Plus)
Page 457: Información
Información Declaración de la FCC DECLARACIÓN DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNÉTICA Nosotros, Belkin Corporation, con sede en 501 West Walnut Street, Compton, CA 90220, EE.UU., declaramos bajo nuestra sola responsabilidad que el producto F5D9630-4 al que hace referencia la presente declaración,...
Page 458 Modificaciones El FCC exige que el usuario sea notificado de que cualquier cambio o modificación del presente dispositivo que no sea aprobado expresamente por Belkin Corporation podría invalidar el derecho del usuario para utilizar este equipo. Canadá: Industry Canada (IC) La radioemisión inalámbrica de este dispositivo cumple las especificaciones RSS...
Page 459 Belkin en el que se adquirió. Es posible que se solicite una prueba de compra.
Page 460 +44 (0) 1933 31 2000 fax +31 (0) 20 654 7349 fax © 2006 Belkin Corporation. Todos los derechos reservados. Todos los nombres comerciales son marcas registradas de los respectivos fabricantes enumerados. Apple, AirPort, Mac, Mac OS, y AppleTalk son marcas comerciales de Apple Computer, Inc., registrado en EE.UU. y otros países.
Page 461 Modem ADSL2+ con router G+ MIMO wireless Per collegare in rete diversi computer e condividere l’accesso a Internet in ADSL Manuale d’uso F5D9630it4A...
Page 462 Indice 1 Introduzione ..................... 1 I vantaggi di una rete domestica ............1 I vantaggi di una rete wireless Belkin ........... 1 2 Materialenecessario ................2 Contenuto della confezione ..............2 Requisiti del sistema ................2 Impostazioni di connessione a Internet ..........2 3 Conoscere il router ..................
Page 463: Introduzione
Introduzione Grazie per aver scelto il Modem ADSL con Router Wireless G High-Speed Mode Belkin (il router). Con questo nuovo router sarà possibile condividere in pochi minuti la stessa connessione a Internet e collegare in rete diversi computer. Di seguito è riportato un elenco delle caratteristiche che fanno di questo nuovo router una soluzione ideale per la creazione di una rete in casa o in un piccolo ufficio.
Page 464: Materialenecessario
Materiale necessario Contenuto della confezione • Modem ADSL2+ con Router G+ MIMO Wireless • Cavo telefonico RJ11 - Grigio • Cavo di rete RJ45 Ethernet - Giallo • Microfiltro ADSL* • Adattatore di corrente • Manuale d’uso *il microfiltro ADSL varia di paese in paese. Se non fosse compreso nella fornitura, sarà...
Page 465: Conoscere Il Router
Conoscere il router Il router è stato progettato per essere posizionato su una scrivania. Tutti i cavi escono dal retro del router, consentendo una migliore organizzazione e utilizzabilità. Gli indicatori LED sono facilmente visibili sulla parte anteriore del router e mantengono informati sull’attività e sullo stato della rete. Pannello anteriore (4) (3) 1.
Page 466 Conoscere il router Conoscere il router LED di segnalazione stato WLAN Nel LED di segnalazione stato WLAN quando la funzione LAN wireless viene attivata si accende una spia VERDE fissa. Se lampeggia, significa che il router sta trasmettendo o ricevendo i dati in modalità wireless. WLAN è...
Page 467: Pannello Posteriore
Conoscere il router Pannello posteriore Linea DSL Questa porta consente di impostare il collegamento con la propria linea ADSL. La linea ADSL deve essere collegata a questa porta. Porte Ethernet Le porte Ethernet sono RJ45, 10/100 auto-negoziazione. Queste porte sono contrassegnate con i numeri da 1 a 4 e corrispondono ai LED numerati presenti sulla parte anteriore del router.
Page 468: Collegamento Del Router
Collegamento del router Collegamento del router Collocazione del router Minore è la distanza tra il computer e il router o l’access point e maggiore è l’intensità della connessione wireless. La copertura tipica per i dispositivi wireless in un ambiente chiuso è compresa tra i 30 e i 60 metri. Analogamente, la qualità...
Page 469: Collegamento Dei Computer
Collegamento del router Collegamento dei computer Spegnere i computer e l’attrezzatura di rete. Collegare il proprio computer ad una delle porte GIALLE RJ45 sul retro del router contrassegnate con “connections to your computers” utilizzando un cavo di rete Ethernet (un cavo di rete Ethernet è fornito).
Page 470: Collegamento Della Linea Adsl
Collegamento del router Collegamento del router Collegamento della linea ADSL Il collegamento per il router alla linea ADSL varia in base al Paese e alla regione. Generalmente prevede un microfiltro o un microfiltro con splitter integrato per l’utilizzo contemporaneo del servizio ADSL e del servizio telefonico sulla stessa linea.
Page 471 Collegamento del router Nota bene: un cavo telefonico RJ11 è compreso nella confezione. Inserendo il connettore RJ11, assicurarsi che la levetta posta sul connettore scatti in posizione per garantire il corretto inserimento. Se si dispone di una linea di servizio telefonico ADSL dedicata con una presa a muro RJ11, è...
Page 472: Accensione Del Router
Collegamento del router Accensione del router Collegare l’adattatore di alimentazione fornito alla presa di corrente del router etichettata “Power”. Nota bene:per motivi di protezione e prestazioni, e per evitare danni al router, utilizzare soltanto l’adattatore di alimentazione fornito. Dopo aver collegato l’adattatore di alimentazione ed aver attivato il dispositivo, l’icona di alimentazione del router sul pannello anteriore dovrebbe essere attiva.
Page 473: Configurazione Dei Computer
Configurazione dei computer Per consentire al computer di comunicare correttamente con il Router, è necessario modificare le impostazioni “TCP/IP Ethernet” e impostarle su “Ottieni automaticamente un indirizzo IP/Utilizza DHCP”. Si tratta dell’impostazione normalmente predefinita nella maggior parte dei computer d’uso domestico. INNANZITUTTO, impostare il computer collegato al modem ADSL seguendo queste fasi.
Page 474 Se non fosse già selezionata, selezionare l’opzione “Ottieni automaticamente un indirizzo IP” (1) dalla scheda di indirizzo IP. Fare clic su “OK”. Per una corretta configurazione di connessione al router Belkin è necessario cancellare l’indirizzo gateway dalla scheda Gateway e i dati di configurazione DNS.
Page 475 Configurazione dei computer INNANZITUTTO, impostare il computer collegato al modem via cavo o ADSL seguendo queste fasi. Le medesime operazioni si possono eseguire anche per aggiungere altri computer al router dopo averne impostato il collegamento ad Internet. Configurazione manuale delle impostazioni degli adattatori nei sistemi operativi Mac OS fino alla versione 9.x Per consentire al computer di comunicare correttamente con il router, è...
Page 476 Configurazione dei computer Configurazione dei computer Se non fosse già impostato, nella scheda “Configura”, selezionare “Utilizza server DHCP”. Questo indicherà al computer di ottenere un indirizzo IP dal Router. Chiudere la finestra. Nel caso fossero state fatte alcune modifiche, compare la seguente videata: Fare clic su “Save” (Salva). Riavviare il computer.
Page 477 Configurazione dei computer Configurazione manuale degli adattatori di rete nei sistemi operativi Mac Fare clic sull’icona “Preferenze del sistema”. Selezionare “Rete” (1) dal menu “Preferenze del sistema”. Selezionare “Built-in Ethernet” (2) accanto all’opzione “Mostra” nel menu “Rete”.
Page 478 Configurazione dei computer Configurazione dei computer Selezionare la scheda “TCP/IP” (3). Accanto a “Configura” (4), dovrebbero comparire “Manualmente” o “Utilizza DHCP”. In caso contrario, verificare nella scheda PPPoE (5) che l’opzione “Connetti utilizzando PPPoE” NON sia selezionata. Se lo fosse, il router deve essere configurato per un tipo di connessione PPPoE, usando il proprio nome utente e password.
Page 479: Impostazioni Consigliate Del Browser Web
Configurazione dei computer Impostazioni consigliate del browser web Nella maggior parte dei casi non è necessario eseguire molte modifiche alle impostazioni del browser web. Nel caso l’accesso ad Internet o l’utilizzo dell’interfaccia utente avanzata basata sul web creassero qualche problema, modificare le impostazioni del browser in base alle impostazioni consigliate in questo capitolo.
Page 480 Configurazione dei computer Accertarsi che non vi siano segni di spunta vicino a nessuna delle opzioni visualizzate: “Rileva automaticamente impostazioni” e “Utilizza un server proxy”. Fare clic su “OK”. Cliccare ancora su “OK” nella pagina delle “Opzioni Internet”. Netscape Navigator versione 4.0 o successive Avviare Netscape.
Page 481: Configurazione Del Router Con Il Programma Di Installazione Guidata
Configurazione del router con il programma di installazione guidata Esecuzione del programma di installazione guidata Per accedere all’interfaccia utente di gestione del router basata sul web, utilizzare il browser web da un computer collegato al router. Nella barra di indirizzo del proprio browser, digitare “192.168.2.1” (non digitare niente del tipo “http://”...
Page 482 Configurazione del router con il programma di installazione guidata La procedura di installazione guidata sarà avviata automaticamente per eseguire la configurazione rapida (consigliata). Fare clic su “Next” (Avanti) per continuare. Il primo passaggio consiste nel selezionare il proprio Paese e ISP, quindi fare clic su “Next” (Avanti). Se il proprio Paese e/o ISP non fossero in elenco, selezionare “Other Country”...
Page 483 Canale Wireless = Auto Protezione = disattivata Nota bene: Belkin consiglia vivamente di attivare la protezione wireless WEP o WPA e cambiare a piacere l’SSID. Per ulteriori dettagli sui livelli di protezione wireless e su come modificare le impostazioni di...
Page 484 Configurazione del router con il supporto del programma di impostazione guidata Controllare con attenzione le impostazioni riportate nella schermata successiva. Per modificare le impostazioni, fare clic su “Back” (Indietro) o fare clic su “Next” (Avanti) per confermarle. Nota bene: per modificare le proprie impostazioni, è possibile riavviare in qualsiasi momento l’impostazione guidata o utilizzare il menu di navigazione a sinistra.
Page 485: Configurazione Manuale Del Router
Configurazione manuale del router Per una migliore comprensione dell’interfaccia utente avanzata basata sul web Nella pagina principale viene riportata una breve sintesi dello stato e delle impostazioni del router. Da questa pagina è possibile accedere a tutte le pagine di impostazione avanzata. (10) Link di navigazione rapida Facendo clic su questi link è...
Page 486: Impostazioni Internet
Configurazione manuale del router Configurazione manuale del router Collegandosi al router si viene condotti in una pagina di connessione a parte dove viene richiesta una password. Una volta collegati al router, è possibile modificare le impostazioni. Una volta terminate le modifiche, per scollegarsi dal router fare clic sul pulsante “Logout”...
Page 487: Modifica Delle Impostazioni Lan
Configurazione manualedel router Modifica delle impostazioni LAN Da qui possono essere visualizzate o modificate tutte le impostazioni di configurazione della LAN interna del router. (1 ) Facendo clic sul titolo della scheda LAN si entra nella pagina di titolo della scheda LAN che contiene una rapida descrizione delle funzioni.
Page 488 Configurazione manuale del router Configurazione manuale del router LAN Settings (Impostazioni LAN) Indirizzo IP Per “Indirizzo IP” si intende l’indirizzo IP interno del router. L’indirizzo IP predefinito è “192.168.2.1”. Per accedere all’interfaccia di configurazione, digitare l’indirizzo IP nell’apposita barra indirizzi del browser. Questo indirizzo, se necessario, può...
Page 489 IP. Per questo motivo è bene che l’indirizzo IP non cambi. Local Domain Name L’impostazione predefinita è “Belkin”. Per la propria rete è possibile impostare un dominio locale (nome della rete). Questa impostazione non deve essere necessariamente modificata a meno che non vi sia un’esigenza specifica per farlo.
Page 490: Elenco Client Dhcp
Configurazione manuale del router Configurazione manuale del router Elenco dei client DHCP È possibile visualizzare un elenco dei computer (conosciuti come client) collegati alla rete. È possibile visualizzare l’indirizzo IP del computer, il nome di host (se al computer ne è stato assegnato uno), e l’indirizzo MAC della scheda (4), NIC (Network Interface Card).
Page 491 Configurazione manualedel router Tipo di connessione Dalla pagina “Connection Type” (Tipo di connessione) è possibile scegliere tra cinque tipi di connessione sulla base delle istruzioni fornite dal proprio ISP: • PPPoE • PPPoA • IP dinamico ( con bridging 1483) •...
Page 492: Configurazione Del Proprio Tipo Di Connessione Isp Su Pppoe O Pppoa
Configurazione manuale del router Configurazione manuale del router Configurazione del proprio tipo di connessione ISP su PPPoE o PPPoA PPPoE (Point-to-Point Protocol over Ethernet) rappresenta il metodo standard per collegare i dispositivi collegati in rete Per accedere alla rete del proprio ISP e collegarsi ad Internet questo tipo di connessione richiede un nome utente ed una password.
Page 493 Configurazione manualedel router Configurazione del tipo di connessione su IP dinamico (con bridging 1483) Questo metodo di connessione consente di creare un ponte di collegamento tra la propria rete e quella dell’ISP. Il router riceve l’indirizzo IP automaticamente dal server DHCP dell’ISP. 1.
Page 494 Configurazione manuale del router Configurazione manuale del router Impostazione del proprio tipo di connessione ISP sull’IP statico (IPoA) Questo tipo di connessione viene anche chiamato “Classical IP over ATM” o “CLIP”, ed è quello fornito dall’ISP come IP fisso del router da collegare ad Internet.
Page 495 Impostazioni DNS (Domain Name Server) Un “Domain Name Server” è un server presente in Internet che traduce gli Universal Resource Link (URL) come “www.belkin.com” in indirizzi IP. Molti ISP non richiedono l’immissione di questa informazione nel router. Se non è...
Page 496 Configurazione manuale del router Configurazione manuale del router Utilizzo del DNS dinamico Il servizio Dynamic DNS (DNS dinamico) vi permette di trasformare un indirizzo IP dinamico in un nome host statico in uno qualsiasi dei domini offerti dalla DynDNS.org. Ciò permette di accedere ai computer di rete più facilmente da varie postazioni Internet.
Page 497: Wireless
Configurazione manualedel router Wireless Nella scheda “Wireless” è possibile modificare le impostazioni di configurazione di rete. Da questa scheda è possibile modificare il nome della rete wireless (SSID), il canale operativo e le impostazioni di protezione crittografata. Channel and SSID (Canale e SSID) 1.
Page 498 Configurazione manuale del router Configurazione manuale del router 3. Utilizzo del servizio di trasmissione ESSID Per questioni di sicurezza si può scegliere di non trasmettere la propria SSID di rete. In questo modo, il proprio nome di rete rimarrà nascosto a quei computer che eseguiranno un’analisi per rilevare la presenza di eventuali reti wireless.
Page 499: Protezione Della Rete Wi-Fi
Configurazione manualedel router Crittografia/Sicurezza Protezione della rete Wi-Fi Di seguito sono descritte alcune soluzioni per rendere più efficiente la rete wireless e per proteggere i propri dati da intrusioni indesiderate. Questo capitolo è dedicato agli utenti che usano la rete da casa, dall’ufficio in casa e da piccoli uffici. Al momento della stampa di questo manuale, i tipi di crittografia disponibili sono tre.
Page 500 64 e 128 bit, tuttavia alcune apparecchiature più vecchie supportano solo la WEP a 64 bit. Tutti i prodotti wireless Belkin supportano entrambi i tipi di crittografia, a 64 e 128 bit. Chiavi di crittografia Dopo aver scelto tra la modalità...
Page 501 Questo sistema consente ad un radius server di distribuire automaticamente la chiave di rete ai client. Generalmente, questa modalità viene utilizzata in un ambiente di lavoro. Un elenco dei prodotti wireless Belkin che supportano la protezione WPA è riportato al sito web www.belkin.com/networking.
Page 502 Configurazione manuale del router Configurazione manuale del router Condivisione dei codici di rete Nella maggior parte dei prodotti Wi-Fi la sicurezza è disattivata. Una volta messa in funzione la rete, sarà necessario attivare la protezione WEP o WPA2 ed assicurarsi che tutti i dispositivi wireless usino la stessa chiave di rete.
Page 503: Configurazione Wep
Configurazione manualedel router Configurazione WEP Crittografia WEP a 64 bit Selezionare “64-bit WEP” dal menu a tendina. Una volta selezionata la modalità di crittografia WEP, sarà possibile inserire la propria chiave esadecimale digitandola manualmente. Una chiave esadecimale è composta da numeri e lettere, da 0 a 9 e dalla A alla F.
Page 504: Configurazione Wpa
Microsoft è disponibile gratuitamente, adatto soltanto al sistema operativo Windows XP. È necessario inoltre scaricare dal sito di supporto Belkin il driver più recente per la propria scheda di rete wireless G per computer desktop o...
Page 505 Configurazione manualedel router notebook Belkin. Attualmente gli altri sistemi operativi non sono supportati. Il patch Microsoft supporta esclusivamente i dispositivi che prevedono driver con la funzione WPA abilitata, tra cui i prodotti 802.11g Belkin. Esistono due tipi di protezione WPA: WPA-Personal (PSK) e WPA-Enterprise (RADIUS).
Page 506 Configurazione manuale del router Configurazione manuale del router Selezionare “WPA-RADIUS” per l’autenticazione Come “Encryption Technique” (tecnica di crittografia), scegliere “TKIP”. Questa impostazione dovrà essere identica sui client configurati Digitare l’indirizzo IP del radius server nei campi “Radius Server”. Digitare la chiave radio nel campo “Radius Key”. Digitare l’intervallo chiave.
Page 507 IMPORTANTE: È necessario accertarsi inoltre che il produttore della scheda/ adattatori wireless supporti la protezione WAP2 e di aver scaricato e installato il driver più recente. Per la maggior parte delle schede wireless Belkin è possibile scaricare un driver di aggiornamento dal sito Belkin: www.belkin.com/...
Page 508: Configurazione Dell'adattatore Di Rete Per L'utilizzo Della Protezione
Le schede di rete wireless G+ MIMO Belkin dispongono di un programma di utilità di rete wireless. Cliccare sul nome della rete wireless (SSID) dall’elenco delle reti disponibili e digitare la chiave pre-condivisa (PSK). Per maggiori informazioni, vi preghiamo di consultare il manuale d’uso della scheda di rete Belkin.
Page 509 Configurazione manualedel router Collegamento del computer a una rete wireless che richiede una chiave WEP a 64 o 128 bit Fare doppio clic sull’ icona “Signal Indicator” per aprire la schermata “Wireless Network” (Rete wireless). Il pulsante “Advanced” (Avanzate) consente di visualizzare e configurare diverse opzioni della scheda wireless.
Page 510 Configurazione manuale del router Configurazione manuale del router Collegamento del computer ad una rete wireless che usa la protezione WPA-PSK (senza server) Fare doppio clic sull’ icona “Signal Indicator” per aprire la schermata “Wireless Network” (Rete wireless). Il pulsante “Advanced” (Avanzate) consente di visualizzare e configurare diverse opzioni della scheda wireless.
Page 511 Configurazione manualedel router Collegamento del computer ad una rete wireless che usa la protezione WPA (con radius server) Fare doppio clic sull’ icona “Signal Indicator” per aprire la schermata “Wireless Network” (Rete wireless). Il pulsante “Advanced” (Avanzate) consente di visualizzare e configurare diverse opzioni della scheda wireless. Nella scheda “Wireless Network”, selezionare un nome dall’elenco “Available networks”...
Page 512 Configurazione manuale del router Configurazione manuale del router Importante: È necessario accertarsi inoltre che il produttore della scheda wireless supporti la protezione WPA/WPA2 e di aver scaricato e installato il driver più recente dal suo sito. Sistemi operativi supportati: • Windows XP Professional •...
Page 513: Bridge Wireless
Configurazione manualedel router Selezionare “TKIP” o “AES” da “Crittografia dati”. Questa impostazione dovrà essere identica a quella del router configurato. Importante: inserire la propria chiave Digitare la propria chiave di crittografia precondivisa Questo codice può essere nella casella “Chiave di rete”. composto da 8 a 63 caratteri tra lettere, numeri o simboli.
Page 514: Firewall
Configurazione manuale del router Configurazione manuale del router I canali wireless del router devono corrispondere a quelli dell’AP. Le impostazioni di protezione (WEP) del router devono corrispondere a quelle dell’AP. Se la filtrazione MAC è attiva, è necessario accertarsi di aggiungere l’ indirizzo/i WLAN MAC del router/AP per consentire la comunicazione tra i due.
Page 515 Configurazione manualedel router Server virtuali I server virtuali consentono di instradare eventuali richieste di servizio esterne (di Internet), tra cui le richieste di vari servizi come quello di un server web (porta 80), server FTP (porta 21) o altre applicazioni attraverso il proprio router nella rete interna.
Page 516 Configurazione manuale del router Configurazione manuale del router Filtri IP Client Il router può essere configurato in modo da limitare l’accesso ad Internet, alla posta elettronica o ad altri servizi di rete in particolari giorni o momenti. Per limitare l’accesso ad Internet ad un solo computer ad esempio, inserire un nome del filtro nella casella “Filter Name”...
Page 517 Configurazione manualedel router DMZ (Demilitarized Zone) Se si ha un PC client che non è in grado di gestire adeguatamente un’applicazione Internet da dietro una protezione firewall, per il client è possibile aprire un accesso a Internet illimitato a due vie. Questa operazione potrebbe essere necessaria qualora la funzione NAT entrasse in conflitto con un’applicazione, come ad esempio un gioco o un’applicazione di videoconferenza.
Page 518: Utility
Configurazione manuale del router Configurazione manuale del router Utility La schermata “Utility” consente di gestire diversi parametri del router ed eseguire alcune specifiche funzioni amministrative. Riavvio del router A volte, se inizia a funzionare in modo scorretto, il router deve essere riavviato.
Page 519: Ripristino Delle Impostazioni Predefinite
Configurazione manualedel router Riavvio del router per ripristinare il normale funzionamento Fare clic sul pulsante “Restart Router” (Riavvia il router). Compare il seguente messaggio. Fare clic su “OK” per riavviare il router. Ripristino delle impostazioni predefinite Con questa opzione è possibile ripristinare tutte le impostazioni eseguite dal produttore del router.
Page 520 Configurazione manuale del router Configurazione manuale del router Salvataggio/Creazione di un copia di backup delle impostazioni correnti Questa opzione consente di salvare la configurazione attuale. Salvando la configurazione corrente è possibile ripristinarla in un momento successivo nel caso le impostazioni andassero perdute o venissero modificate. È consigliabile fare una copia della configurazione corrente prima di eseguire un aggiornamento del firmware.
Page 521 Configurazione manualedel router A salvataggio terminato, compare la finestra illustrata di seguito. Fare clic su “Close” (Chiudi). La configurazione è stata salvata. Ripristino delle impostazioni precedenti Questa opzione consente di ripristinare qualsiasi configurazione salvata in precedenza. Fare clic su “Browse” (Sfoglia). Si apre una finestra che consente di selezionare la posizione del file di configurazione.
Page 522: Aggiornamenti Del Firmware
Configurazione manuale del router Configurazione manuale del router Aggiornamenti del firmware Di tanto in tanto, Belkin potrebbe pubblicare nuove versioni del firmware del router. Gli aggiornamenti del firmware contengono alcuni miglioramenti e consentono di risolvere possibili problemi esistenti nelle versioni precedenti.
Page 523: Impostazioni Del Sistema
Configurazione manualedel router Impostazioni del sistema Nella pagina “System Settings” è possibile inserire una nuova password per l’amministratore, impostare il fuso orario, attivare la gestione a distanza ed attivare e disattivare la funzione UPnP del router. Impostazione o modifica della password amministratore Il router viene fornito SENZA password.
Page 524 Internet e riceva una risposta. L’utente non può impostare autonomamente l’orologio. Attivazione della gestione a distanza Prima di attivare questa funzione avanzata del router Belkin, ACCERTARSI DI AVER IMPOSTATO LA PASSWORD AMMINISTRATORE.. La gestione a distanza consente di modificare le impostazioni del router da qualsiasi punto di Internet.
Page 525 Abilitazione / disabilitazione del servizio UPnP Il servizio UPnP (Universal Plug-and-Play) è un’altra opzione avanzata messa a disposizione dal router Belkin. Si tratta di una tecnologia in grado di offrire un funzionamento diretto delle opzioni di trasmissione di messaggi vocali, video, giochi ed altre applicazioni conformi agli standard UPnP.
Page 526: Risoluzione Dei Problemi
Risoluzione dei problemi Risoluzione dei problemi Problema: Il LED ADSL è spento. Soluzione: Controllare lo stato della connessione tra il router e la linea ADSL. Accertarsi che il cavo della linea ADSL sia collegato alla porta del router marcata “DSL Line”...
Page 527: Risoluzioni Dei Problemi
Soluzione: Nell’impossibilità di collegarsi ad Internet da un computer wireless, eseguire le seguenti verifiche: Controllare lespie luminose sul router. Se si utilizza un router Belkin, le spie dovrebbero essere illuminate come segue: • La spia “Power” (Alimentazione) dovrebbe essere accesa.
Page 528 Risoluzioni dei problemi Risoluzioni dei problemi Il nome della propria rete wireless appare nei risultati? Sì, il nome della mia rete è in elenco passare alla soluzione per la risoluzione delle anomalie dal titolo “Non riesco a collegarmi ad Internet in modalità...
Page 529 “Channel and SSID” (Canale e SSID). Se, dopo aver seguito queste istruzioni, non fosse ancora possibile accedere ad Internet, contattare l’Assistenza Tecnica Belkin. Problema: Il livello delle prestazioni della rete wireless non è buono Il trasferimento dei dati a volte è...
Page 530 Problema: Si incontrano alcune difficoltà nell’impostare la protezione Wired Equivalent Privacy (WEP) in un router o access point Belkin Soluzione Collegarsi al router o all’access point. Aprire il browser web e digitare l’indirizzo IP del router wireless o dell’access point.
Page 531 Il pulsante “Advanced” (Avanzate) consente di visualizzare e configurare diverse opzioni della scheda. Dopo aver premuto il pulsante “Advanced”, appare la Utility LAN Wireless Belkin. Questa utility consente di gestire tutte le opzioni della scheda wireless Belkin. Nella scheda “Wireless Network Properties”, selezionare un nome dall’elenco “Available networks”...
Page 532 Il patch può essere scaricato al sito: http://www.microsoft.com/downloads/details.aspx?FamilyID=009d8425-ce2b- 47a4-abec-274845dc9e91&displaylang=en Dal sito di assistenza Belkin è necessario anche scaricare il driver più recente per la propria scheda di rete wireless 802.11g desktop o notebook Belkin. Attualmente gli altri sistemi operativi non sono supportati. Il patch Microsoft supporta esclusivamente i dispositivi che prevedono driver con la funzione WPA abilitata, tra cui i prodotti 802.11g Belkin.
Page 533 Problema: Si incontrano difficoltà nell’impostare la protezione Wi-Fi Protected Access (WPA) in un router o access point Belkin per una rete aziendale. Soluzione: Se la vostra rete utilizza un radius server per distribuire le chiavi ai client, utilizzare questa impostazione.
Page 534 Risoluzioni dei problemi Problema: Si incontrano difficoltà nell’impostare la protezione Wi-Fi Protected Access (WPA) in una scheda wireless Belkin per una rete domestica. Soluzione: I client devono utilizzare la stessa chiave del router wireless o dell’access point. Ad esempio, se la chiave è “Smith Family Network Key” nel router wireless router o nell’access point, anche i client devono utilizzare la stessa chiave.
Page 535 (WPA) in una scheda wirelessNON Belkin per una rete domestica. Soluzione: Per le schede di rete wireless WPA desktop e notebook NON Belkin e sprovviste del software WPA, è possibile scaricare gratuitamente un file da Microsoft chiamato “Windows XP Support Patch for Wireless Protected Access”.
Page 536 Risoluzioni dei problemi Risoluzioni dei problemi Nella scheda “Reti wireless”, cliccare il pulsante “Configura” e si visualizzerà la seguente schermata. Nel caso di una rete domestica o simile, selezionare “WPA-PSK” da “Amministrazione rete”. Nota bene: selezionare “WPA (con radius server)” se si sta utilizzando il computer per collegarsi ad una rete aziendale che supporta un server di autenticazione come può...
Page 537 Risoluzioni dei problemi Tabella di confronto wireless 11Mbps link rate 5 volte più 10 volte più 10 volte più 15 volte più / Baseline veloce dello veloce dello veloce dello veloce dello Velocità* standard standard standard standard 802.11b* 802.11b* 802.11b* 802.11b* I comuni I comuni...
Page 538: Allegati
Allegati Allegato A: Glossario IP Address (Indirizzo IP) Per “Indirizzo IP” si intende l’indirizzo IP interno del router. Per accedere all’interfaccia di impostazione avanzata, digitare l’indirizzo IP nell’apposita barra indirizzi del browser. Questo indirizzo, se necessario, può essere modificato. Per modificare l’indirizzo IP, digitare il nuovo indirizzo IP e fare clic su “Apply Changes”...
Page 539 DNS è l’acronimo di Domain Name Server. Un “Domain Name Server” è un server presente in Internet che traduce gli URL (Universal Resource Links) come “www.belkin.com” in indirizzi IP. Molti ISP non richiedono l’immissione di questa informazione nel router. Se si utilizza un tipo di connessione IP statica, perché la propria connessione funzioni correttamente, potrebbe essere necessario inserire uno specifico indirizzo DNS ed un indirizzo DNS secondario.
Page 540 Questa condizione si verifica se l’SSID è impostato su “ANY” (QUALSIASI). Il router Belkin può bloccare questa ricerca casuale di una rete. Disattivando la funzione di trasmissione “ESSID Broadcast”, l’unico modo in cui un computer è...
Page 541 Allegati una frase di accesso creata dall’utente in una chiave. Il metodo avanzato prevede l’inserimento manuale delle chiavi. Server virtuali Questa funzione consente di instradare eventuali richieste di servizio esterne (di Internet), tra cui le richieste di vari servizi tra cui quelli di server web (porta 80), server FTP (porta 21) o altre applicazioni attraverso il proprio router nella rete interna.
Page 542 Allegati Allegati potrebbe essere necessaria qualora la funzione NAT entrasse in conflitto con un’applicazione, come ad esempio un gioco o un’applicazione di videoconferenza. Utilizzare questa funzione solo provvisoriamente. Il computer nella DMZ non è protetto dagli attacchi degli hacker.Per collocare il computer nella DMZ, digitare le ultime cifre del rispettivo indirizzo IP LAN nel campo “Static IP”...
Page 543 Allegati Password Amministratore Il router viene fornito SENZA password. Se si desidera aggiungere una password per maggiore sicurezza, la password può essere impostata dall’interfaccia utente basata sul server del router. Conservare la password in un posto sicuro, in quanto sarà necessaria per accedere al router in futuro. È anche VIVAMENTE CONSIGLIATO inserire una password nel caso si intenda utilizzare l’opzione di gestione a distanza.
Page 544 Allegati Allegati UPnP La tecnologia UPnP (Universal Plug-and-Play) è in grado di offrire un funzionamento continuo delle opzioni di trasmissione di messaggi vocali, video, giochi e di altre applicazioni conformi agli standard UPnP. Per funzionare correttamente, alcune applicazioni richiedono che la protezione firewall del router sia configurata in maniera specifica.
Page 545: Allegato B: Considerazioni Importanti Per Il Posizionamento E La Configurazione
Per ottenere la migliore connessione per i “clienti wireless”(computer provvisti delle schede di rete wireless per notebook, schede di rete per computer desktop ed adattatori USB wireless Belkin): • Assicurarsi che le antenne di rete del router wireless o dell’access point siano parallele e verticali (rivolte verso il soffitto).
Page 546 Queste indicazioni dovrebbero consentire di ottenere la migliore copertura possibile con il router wireless (o l’access point). Per coprire un’area più estesa, si consiglia di usare il Range Extender/Access Point Wireless Belkin.
Page 547: Allegato C: Tabella Delle Impostazioni Per La Connessione A Internet
Allegati Connessioni protette, VPN e AOL Le connessioni protette generalmente richiedono un nome utente e una password e sono usate quando sono richieste condizioni di sicurezza. Le connessioni protette comprendono: • Le connessioni Virtual Private Network (VPN), spesso usate per il collegamento remoto ad una rete di un ufficio •...
Page 548 Allegati Nazione Protocollo di VPI/VCI Incapsulamento connessione Europa Francia PPPoE 8/35 Vari Germania PPPoE 1/32 T-Online, vari Olanda 1483 0/35 BBNed, XS4all Bridged 0/32 Versatel DHCP 0/34 Baby XL, Tiscali (start/ Surf/ Family/ Live) PPPoA 8/48 VC MUX KPN, Hetnet, HCCNet, Tiscali (lite/ Basis/Plus) Wanadoo...
Page 549: Informazioni
Informazioni Dichiarazione FCC DICHIARAZIONE DI CONFORMITÀ ALLE NORMATIVE FCC PER LA COMPATIBILITÀ’ ELETTROMAGNETICA Noi sottoscritti, Belkin Corporation, con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo sotto la nostra piena responsabilità che il prodotto, F5D9630-4 al quale questa dichiarazione fa riferimento, è...
Page 550 Modifiche Le indicazioni FCC prevedono che l’utente venga informato del fatto che eventuali variazioni o modifiche apportate a questo dispositivo non espressamente approvate da Belkin Corporation potrebbero annullare la facoltà dell’utente di utilizzare il dispositivo. Canada-Industry Canada (IC) L’apparecchio radio wireless di questo dispositivo è conforme alle indicazioni RSS 139 &...
Page 551 Questa garanzia non sarà valida nel caso il prodotto sia stato danneggiato accidentalmente, per abuso, uso non corretto o non conforme, qualora sia stato modificato senza il permesso scritto di Belkin, o nel caso il numero di serie Belkin fosse stato cancellato o reso illeggibile.
Page 552 +44 (0) 1933 31 2000 fax +31 (0) 20 654 7349 fax © 2006 Belkin Corporation. Tutti i diritti riservati. Tutti i nomi commerciali sono marchi registrati dai rispettivi produttori. Apple, AirPort, Mac, Mac OS e AppleTalk sono marchi della Apple Computer, Inc., registrata negli USA e in altri Paesi.

Ce manuel est également adapté pour:

F5d9630uk4a

Belkin F5D9630-4 Manuel De L'utilisateur

English

Français

Deutsch

Dutch

Español

Italiano

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour Belkin F5D9630-4

Sommaire des Matières pour Belkin F5D9630-4
