Installation du fond de panier M.2 et de l'unité M.2
Les informations suivantes vous indiquent comment installer le fond de panier M.2 et l'unité M.2.
« Lisez la section
relatives aux
instructions
d'installation » à la
page 53
Avant d'installer le fond de panier M.2 et l'unité M.2 :
1. Mettez l'emballage anti-statique contenant le nouveau fond de panier M.2 et l'unité M.2 en contact avec
une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau fond de panier M.2 et l'unité
M.2 et posez-les sur une surface anti-statique.
2. Ajustez la patte de maintien sur le fond de panier M.2 afin d'adapter la taille spécifique de la nouvelle
unité M.2 que vous souhaitez installer. Pour plus d'informations, voir « Ajustement du dispositif de
retenue sur le fond de panier M.2 » à la page 141.
3. Repérez le connecteur de chaque côté du fond de panier M.2.
Remarques :
• Certains fonds de panier M.2 prennent en charge deux unités M.2 identiques. Si vous installez deux
unités M.2, alignez et maintenez les deux unités M.2 lorsque vous faites glisser le clip de maintien
vers l'avant pour les fixer.
• Installez d'abord l'unité M.2 dans l'emplacement 0.

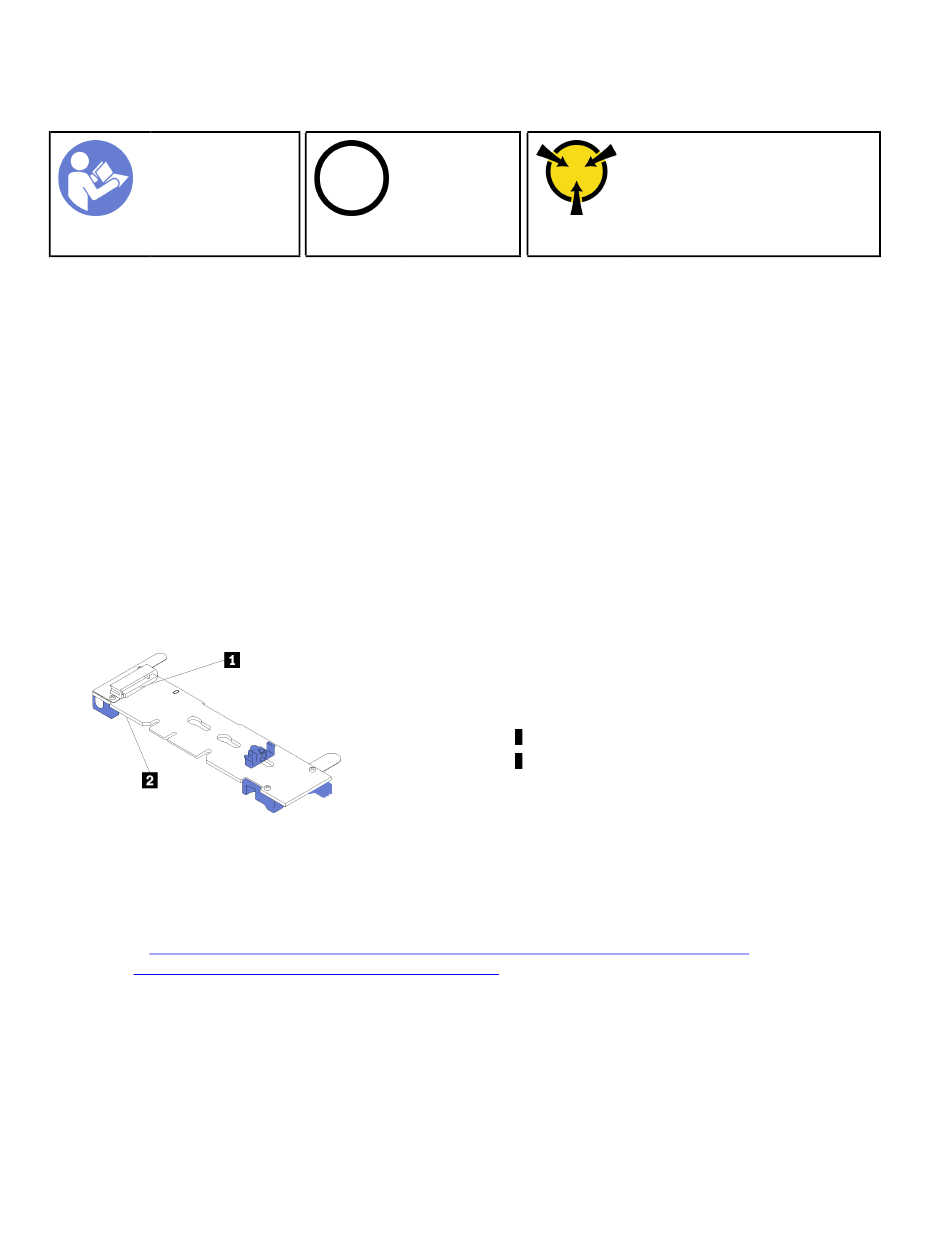

Figure 105. Emplacement de l'unité M.2
Pour installer le fond de panier M.2 et l'unité M.2, procédez comme suit.
Visionnez la procédure. Une vidéo du processus d'installation est disponible :
• Youtube :
https://www.youtube.com/playlist?list=PLYV5R7hVcs-C9jFjZnXQ6AmTXaIdX6_HJ
• Youku :
http://list.youku.com/albumlist/show/id_50429987
138
Guide de maintenance ThinkSystem SR550
« Mettre hors
tension
le serveur
pour cette
tâche » à la
page 12
1
Emplacement 0
2
Emplacement 1
« ATTENTION :
Dispositif sensible à l'électricité
statique
Reliez le module à la terre avant
ouverture » à la page 55
