Idrowall-I
Guide pour la lecture du code
Gamme
Ventilo-convecteur carrossé pour installation murale avec moteur électro-
nique brushless et interface sérielle RS485
Caractéristiques générales
Idrowall-I est un ventilo-convecteur mural, avec moteur électronique
brushless équipé d'une électrovanne à 3 voies ON/OFF et d'une interface
sérielle RS485 résidente (protocole ModBus RTU).
Caractéristiques de construction
◦ Structure en polymère ABS thermorésistant, de couleur RAL 9003,
équipée de : filtre en polypropylène régénérable, ailettes orientables et
bac de récupération de la condensation à évacuation naturelle.
◦ Échangeur de chaleur avec batterie à ailettes équipée d'une soupape
d'aération, d'une évacuation canalisée de la condensation et d'une sortie
des tuyaux dans plusieurs directions.
◦ Ventilateur: tangentiel à 3 vitesses.
◦ Moteur EC brushless Inverter avec réglage continu de la vitesse.
◦ Déflecteur motorisé à plusieurs positions.
◦ Raccords hydrauliques: tubo liscio da 12 mm.
◦ Contrôle électronique par microprocesseur pour la commande de l'unité,
muni des fonctions suivantes :
• fonctions de réglage: auto, cool, dry, fan- autofan, heat;
• fonctions de confort: orienting / swing, sleep, hot start, memory;
• Fonction Timer ;
• fonction MASTER / SLAVE : la fonction Master/Slave permet de gérer
avec la répétition automatique les fonctions d'un nombre maximum de 63
unités slave sans panneau filaire ou télécommande, à travers une seule
unité Master équipée d'un télécommande ou d'un panneau filaire KWPI
(distance maximum 1 200 m). Le capteur de température est installé sur
l'unité Master ou le panneau filaire KWPI, s'il est prévu.

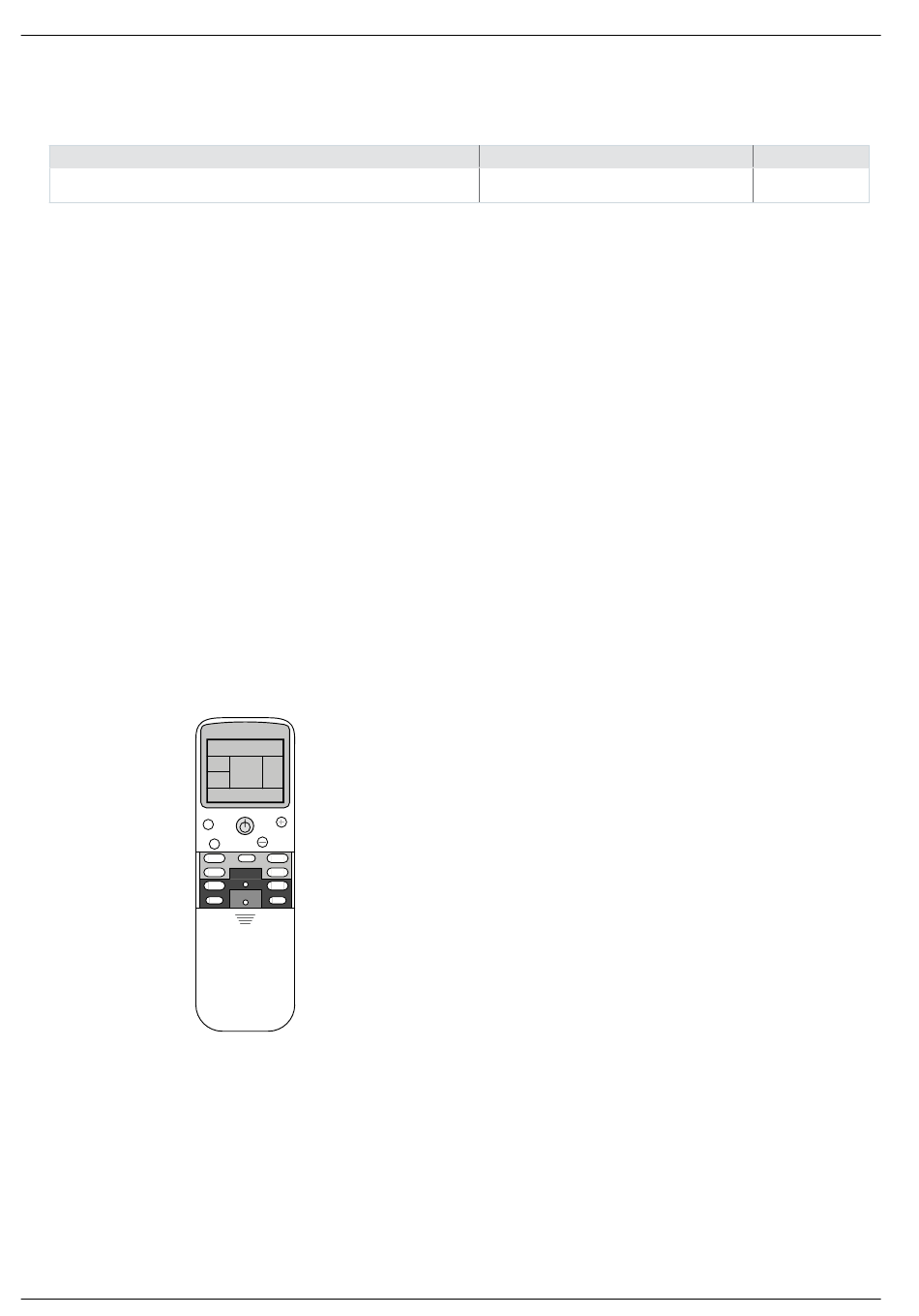

◦ Télécommande à rayons infrarouges avec écran à cristaux liquides pour
le réglage manuel ou automatique de toutes les fonctions de l'appareil en
fonction de la température ambiante sélectionnée, fourni de série.
(Dimensions 56 x 166 x 19 mm)
◦ Tension d'alimentation: 230V-1ph-50Hz.
◦ Électrovanne à 3 voies en laiton avec actionnement ON/OFF.
• KVS: 1,7
• KVSby-pass: 1,3
4
IDROWALL-I
POWER
TEMP/TIME
SLEEP
TIMER
MODE
AIR
SPEED
DIREC.
AUTO
CLOCK
OFF
ON
ACL
DEL.
ENT.
Option
V3
Électrovanne à 3 voies ON/OFF sur l'appareil
Conditions de fonctionnement prévues
Idrowall est un ventilo-convecteur destiné au traitement de l'air (cli-
matisation été et hiver) à l'intérieur de locaux à usage domestique
ou analogue. L'unité n'est pas destinée à l'installation dans des lo-
caux à usage de buanderie (norme CEI EN 60335-2-40).
Les unités sont conformes aux Directives suivantes:
◦ Directive machines 2006/42/CE
◦ Directive basse tension 2006/95/CE
◦ Directive compatibilité électromagnétique 2004/108/CE
◦ Règlement n° 327/2011/UE de mise en œuvre de la Directive
2009/125/CE ERP
◦ Dorective restriction de l'utilisation de certaines substances dan-
gereuses dans les équipements électriques et électroniques
2011/65/EU
Accessoires fournis séparément
• KV2V
L'accessoire permet de piloter une électrovanne à 2 voies interne
à l'unité, à la place de l'électrovanne à 3 voies fournie en dotation.
Le kit est composé de : corps de vanne à 2 voies et tube fileté
pour remplacement de la vanne à 3 voies. Montage aux soins de
l'installateur.
• K2TF
L'accessoire permet de gérer une électrovanne externe à l'unité, à
la place de l'électrovanne à 3 voies fournie en dotation. Le kit est
composé de : connecteur et câble pour le raccordement à l'action-
neur électro-thermique externe ; 2 tubes filetés à connecter à la pla-
ce de l'électrovanne à 3 voies. Montage aux soins de l'installateur.
caractéristiques générales
Grandeur
21 - 31 - 41
