Confectionner le câble de raccordement
4 Confectionner le câble de raccordement
12
DANGER D'EXPLOSION
➜ Tenir compte des paramètres du câble utilisé lors de la vérification des
paramètres à sécurité intrinsèque.
➜ Utiliser uniquement des câbles qui sont homologués pour la zone à risques
d'explosion.
DANGER D'EXPLOSION
Danger d'explosion pour cause d'étanchéité insuffisante à la poussière!
➜ En cas d'utilisation de l'appareil d'alimentation Solution système Point Ex dans
des zones à risque d'explosion de poussière, s'assurer que le degré de protection
IP6x est garanti.

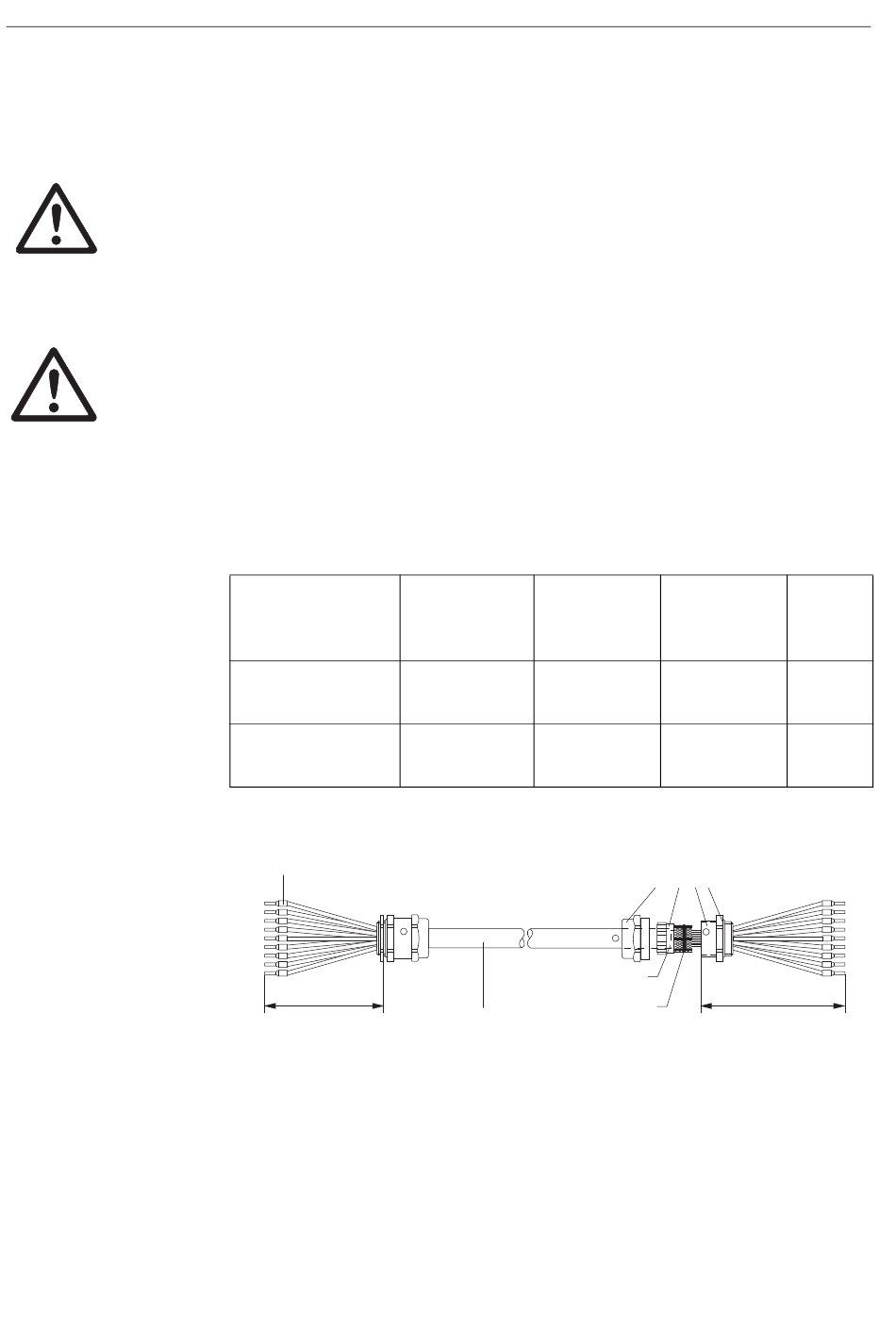

Les câbles pour plates-formes de pesage spécifiques au client pour circuits à sécurité
intrinsèque doivent être confectionnés comme suit:
Solution système
Point Ex – IND560x
Solution système
Point Ex – PSU
Embouts avec rebord en
matière plastique, raccord serti
A
Câble suivant prescriptions spécifiques
au pays pour circuits de courant à
sécurité intrinsèque
Cote A
Câble
(solution
système)
2
3x2x0,75 mm
80 mm
2
3x2x0,75 mm
80 mm
Faire glisser la douille sur les
conducteurs et le blindage
Blindage du câble
Solution système Point Ex
Cote B
(IND560x/
PSU)
1
1
215 mm
1
1
215 mm
Raccord vissé de câble de mise à la terre
Notice pour l'installateur 22010343C
Longueur
max.
1
20 m
1
100 m
B
11/03
