INSTALLATION DU PROTECTEUR Y
LE GUIDE DU BORDURE
AVERTISSEMENT:
doit être bien installée. Elle offre une protec-
tion partielle à l'utilisateur et aux autres contre
le risque de projection d'objets. Votre appareil
est équipé d'un lame de limiteur du fil qui
coupe le fil à la bonne longueur pendant le
fonctionnement. Cet lame de limiteur du fil
(sous la protecteur) est aiguisé et pourrait
vous couper.
REMARQUE:
Si le protecteur n'est pas
correctement installé, les dommages à
l'appareil (panne y compris de moteur)
résulteront.
1. Installez le guide de bordure dans les
deux trous dans le protecteur.
REMARQUE:
Le guide de bordure doit
être installée sur le protecteur avant l'ins-
tallation sur le boîtier de moteur (voir l'il-
lustration suivante).

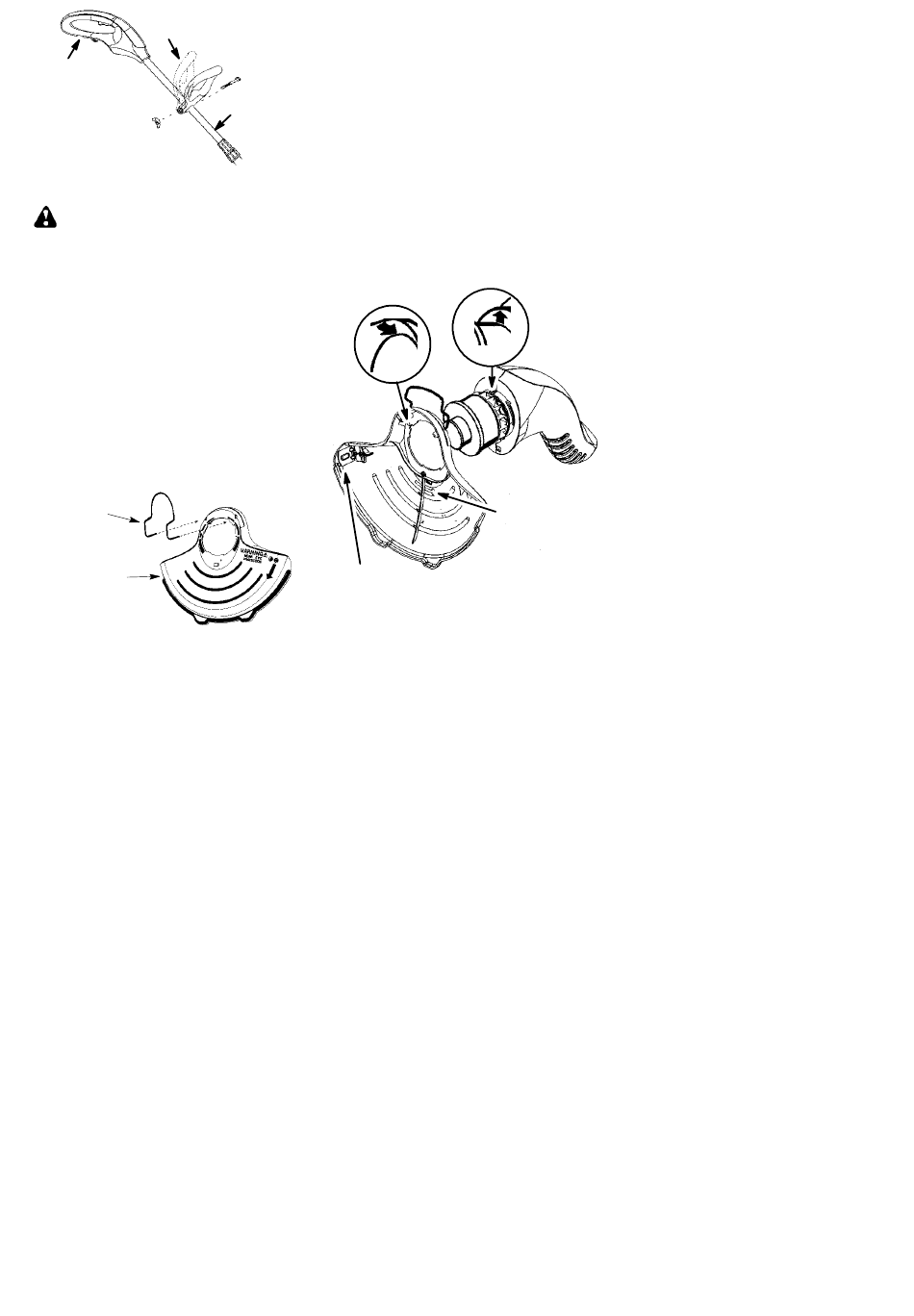

Guide de
bordure
Protecteur
2. Alignez la flèche d'installation sur le protec-
teur et la flèche d'installation sur le boîtier du
moteur (consultez l'illustration ci- -dessous).
3. Insérez la protecteur dans le boîtier du mo-
teur. Assurez- -vous que le fil de coupe
puisse continuer à tourner librement et ne
s'attrape pas entre le protecteur et le boîtier
Tube
du moteur.
4. Tordez le protecteur conformément à l'il-
lustration jusqu'à ce qu'il soit bien bloqué en
place. Assurez- -vous que le protecteur
fasse face à l'arrière de votre appareil com-
me l'indique dans l'illustration ci- -dessous et
dans la section FAMILIARISEZ-VOUS
AVEC VOTRE COUPE- -HERBE.
Le protecteur
ALIGNER LES FLÈCHES
ATTENTION:
24
D'INSTALLATION
Pour affixer,
tourner le
protecteur
dans la
direction de la
flèche
Lame de limiteur
du fil aiguisée
