Raccord du câble périphérique

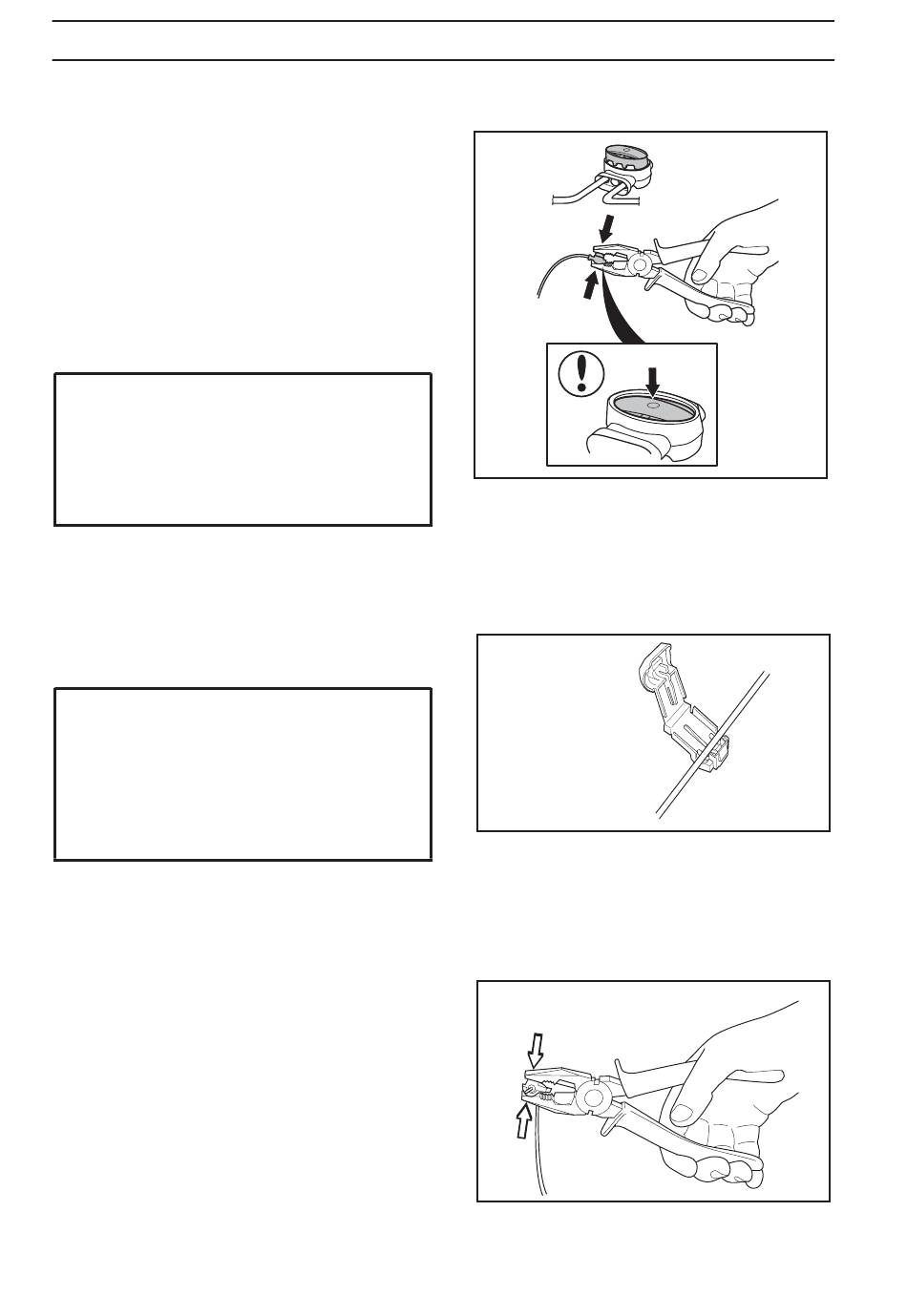

Utilisez un raccord d'origine si le câble périphérique
n'est pas assez long et doit être rallongé. Il est
étanche et assure une connexion électrique fiable.
Insérez les deux extrémités du câble dans le raccord.
Veillez à insérer les câbles totalement dans le
raccord en vérifiant que les extrémités soient visibles
dans la zone transparente de l'autre côté du raccord.
Ensuite, appuyez complètement sur le bouton placé
au-dessus. Utilisez une pince si le bouton du raccord
est difficile à enfoncer à la main.
INFORMATION IMPORTANTE
Des câbles doubles, ou un bloc à borne à vis
isolé avec du ruban, ne constituent pas des
épissures satisfaisantes. L'humidité du sol
entraîne l'oxydation des conducteurs et à
terme, la rupture du circuit.
3.5 Connexion du câble périphérique
Connectez le câble périphérique à la station de
charge :
INFORMATION IMPORTANTE
Le câble périphérique ne doit pas être croisé
lors de la connexion à la station de charge.
L'extrémité droite du câble périphérique doit
être reliée à la broche droite de la station de
charge et l'extrémité gauche à la broche
gauche.
1. Placez les extrémités des câbles dans les
connecteurs :
• Ouvrez le connecteur.
• Placez le câble dans le guide du connecteur.
2. Fermez le connecteur en le serrant à l'aide d'une
pince. Appuyez jusqu'à ce que vous entendiez
un clic.
28 - Française
3. INSTALLATION
