2.1 Qu ' est-ce?
1
8
9
10
18 19

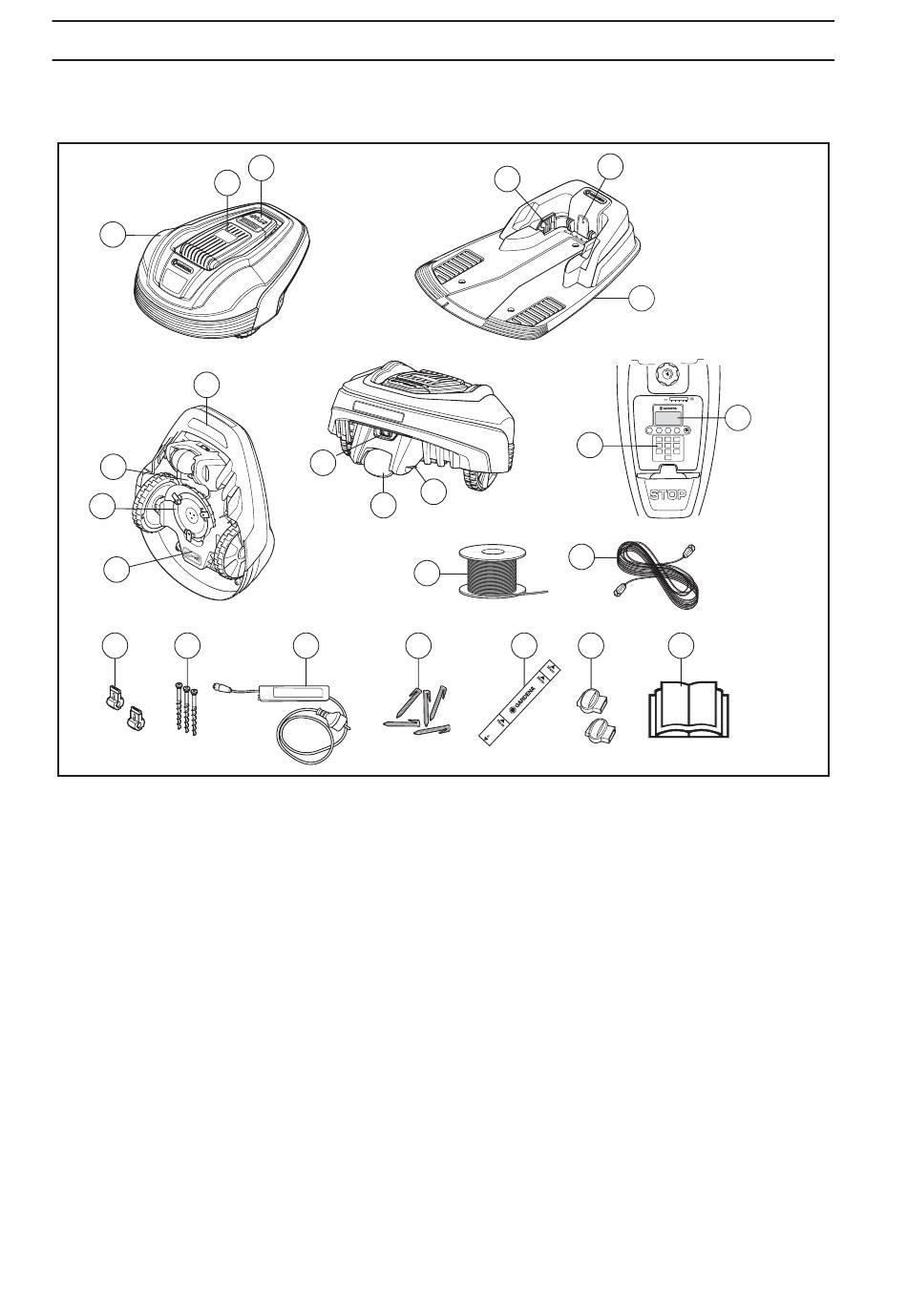

Les chiffres sur la figure correspondent à:
1. Carénage
2. Carter de l'écran, du clavier et du réglage de la
hauteur de coupe
3. Bouton d'arrêt/bouton de blocage pour ouverture
du capot
4. Plaque de contact
5. Voyant de fonctionnement de la station de charge,
du câble périphérique et du câble guide
6. Station de charge
7. Poignée
8. Capot de la batterie
9. Disque de coupe
10. Châssis contenant l'électronique, la batterie et les
moteurs
11. Interrupteur principal
12. Roue arrière
13. Contacts de charge
12 - Française
2. PRÉSENTATION
3
2
7
11
20
4
13
12
16
21 22
14. Clavier
15. Écran d'affichage
16. Bobine de câble périphérique et de câble guide
17. Câble basse tension
18. Connecteur de câble
19. Vis d'ancrage
20. Transformateur
21. Cavaliers
22. Règle d'aide à la pose du câble périphérique (la
règle est détachée de la boîte)
23. Raccord de câble
24. Manuel d'utilisation
5
6
1 2 3 4 5
15
Start
1 2 3
14
4 5 6
7 8 9
0
17
23 24
