MultiSystem 4010
Manuel d' utilisation
Le calcul se fait en CAN, comme le Patrick envoie ses données sur le bus CAN. La variable P est
pour la particule, l'index est 1 pour une particule de taille 'ISO 4 µm', qui est aussi son nom. Vous
devez entrer le nom des unités ici 'CD" ( classe de taille de particule).

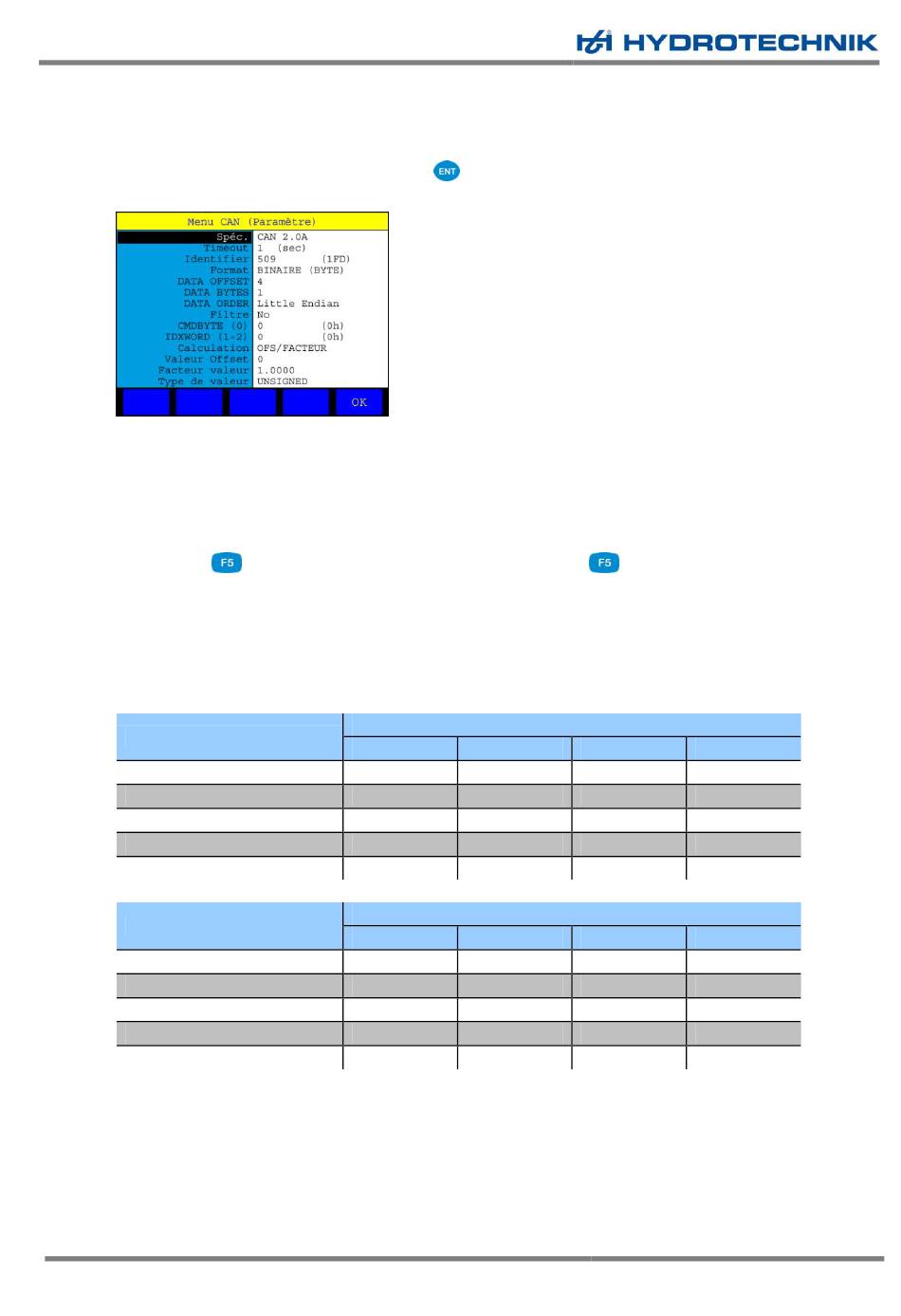

Puis surligner 'Paramètres' et appuyer sur
dessous:
Tous les paramètres doivent être précisément définis comme montré ci-dessus, autrement la
communication ne fonctionnera pas. Spécifiquement pour la classe de taille de particule ISO 4 µm ll y
a les options 'Identifier' et ' Defset'. Pour les classes ISO vous devez entrer un identifiant qui est la
résultante de la somme du 'Node-ID' du Patrick (voir les données d'identification dans le menu
d'utilisation du Patrick ou sur le label du Patrick) plus 384 (ici le 'Node-ID' est 125: l' 'identifier' est =
125 + 384 = 509). Pour les classes SAE vous devez ajouter 640 au 'Node-ID' du Patrick .
Appuyer sur
paramètres de la voie 8.
Menu Mesure pour les autres classes ISO/SAE
Il faut procéder de la même manière que celle décrite pour la voie 8 ci-dessus. Certains paramètres
doivent être modifiés pour chaque classe (IP* = Identifier Patrick, voir plaque d'identification):
Paramètre
Voie
Index variable
Nom
'Identifier'
'Data Offset'
Paramètre
Voie
Index variable
Nom
'Identifier'
'Data Offset'
© Hydrotechnik GmbH • Tous droits réservés
Rev. 11.5 / 160812 français
pour sauvegarder les paramètres CAN et sur
4 µm
V8
1
ISO 4 µm
IP* + 384
4
4 µm
V8
1
SAE 4 µm
IP* + 640
4
pour définir les paramètres CAN comme montrés ci-
de nouveau pour sauvegarder les
classes ISO
6 µm
14 µm
V9
V10
2
3
ISO 6 µm
ISO 14 µm
IP* + 384
IP* + 384
5
6
classes SAE
6 µm
14 µm
V9
V10
2
3
SAE 6 µm
SAE 14 µm
IP* + 640
IP* + 640
5
6
21 µm
V11
4
ISO 21 µm
IP* + 384
7
21 µm
V11
4
SAE 21 µm
IP* + 640
7
Page 34 de 50
