Installation de l'antenne tournante
Ce chapitre traite de l'installation et de la configuration du radôme Garmin. Le radôme Garmin ne fonctionne qu'avec les traceurs Garmin via le
réseau marin Garmin. Pour plus d'informations, consultez votre revendeur ou le site Web de Garmin.
Pour mener à bien cette installation, munissez-vous des attaches, outils et supports nécessaires. Vous pouvez vous procurer ces articles auprès de la
plupart des revendeurs de produits marins. Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque
vous percez, coupez ou poncez. Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de l'autre face de l'élément manipulé.
Si vous rencontrez des problèmes lors de l'installation de l'appareil, contactez le service d'assistance produit de Garmin ou adressez-vous à un
installateur professionnel.
Instructions d'installation
Pour optimiser les performances du radar, suivez la procédure d'installation décrite ci-après :
• Il est recommandé d'installer le radôme à une hauteur suffisante par rapport à l'axe longitudinal du navire ; la coque et le gréement ne devant
pas faire obstacle au faisceau du radar. Si ce type d'obstruction se produisait, les informations concernant certaines zones pourraient être
inaccessibles ou incomplètes, et de faux échos pourraient être générés. Plus l'emplacement d'installation du radôme est élevé, plus sa puissance
de détection sera importante.
• Evitez de monter le radôme à la même hauteur que les cheminées, les barres de flèche horizontales ou les barres traversières sur le mât du
navire. Choisissez un emplacement éloigné de toute source de chaleur, par exemple des cheminées, qui rejettent de la fumée ou de l'air chaud,
ou encore des lampes, qui produisent de la chaleur.
• La plate-forme ou la surface de montage doit être suffisamment solide pour supporter le poids du radôme (GMR 18/18 HD = 7,17 kg/15,8 lbs,
GMR 24/24 HD = 9,12 kg/20,1 lbs), aussi plane que possible et parallèle à la ligne de flottaison du navire.
• Il est recommandé de monter le radôme hors de portée des membres d'équipage (la largeur du faisceau horizontal doit passer au-dessus de leur
tête). Lorsque le radôme transmet des données, ne le regardez pas directement de trop près, les yeux étant la partie du corps la plus sensible
aux rayonnements électromagnétiques. Lorsque le radar est installé et utilisé correctement, son usage est conforme aux dispositions de la
norme ANSI/IEEE C95.1-1992 « Niveaux de sécurité relatifs à l'exposition humaine aux champs électromagnétiques RF ».
• Une « distance de sécurité du compas » doit être observée entre le compas et le radôme. Elle correspond à la distance entre le centre du
compas et le point du radôme le plus proche.
• Compas standard = 1 m
• Compas de route auxiliaire et compas de secours = 0,5 m
• Les autres câbles et composants électroniques doivent être installés à plus de 2 mètres du champ de faisceau du radar. On estime que la largeur

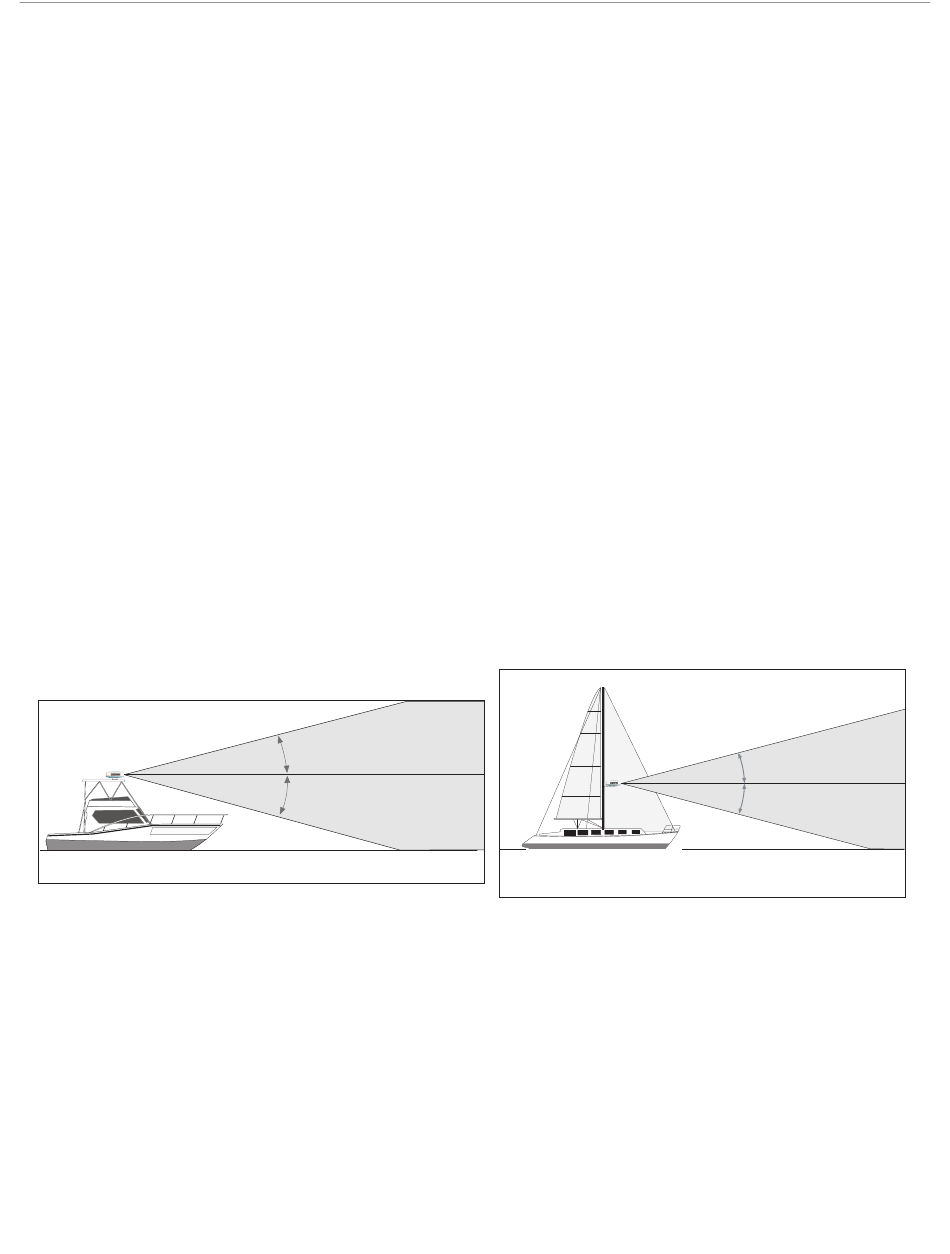

de faisceau d'un radar est de 25° dans le plan vertical au-dessus et en dessous de l'élément rayonnant du radôme. Pour les navires ayant un
angle d'étrave important en vitesse de croisière, il peut être judicieux de réduire cet angle de façon à ce que le faisceau pointe légèrement vers
le bas par rapport à la ligne de flottaison lorsqu'il n'est pas utilisé. Utilisez des cales de réglage si nécessaire.
• Installez le radôme à distance des antennes ou d'autres appareils électroniques. Les antennes GPS doivent être placées au-dessus ou en dessous
du champ du faisceau du radar du radôme. Montez l'appareil à au moins 1 mètre de tout équipement transmettant des signaux radio ou de
tout câble acheminant ce type de signaux, tels que des radios, antennes ou câbles à très haute fréquence. Si vous possédez une radio à bande
latérale unique, la distance de sécurité doit être allongée à 2 mètres. La norme CEI 60936-1 3-27.1 énonce les distances maximales à partir de
l'antenne auxquelles des niveaux de radiofréquences (RF) peuvent être observés.
(100 W/m2 = 121,92 cm) (10 W/m2 = 274,32 cm)
• Le radôme du radar produit des rayonnements électromagnétiques. Il est important d'éteindre le radar ou de débrancher l'alimentation en
courant continu lorsqu'une personne doit s'approcher du radôme pour intervenir sur l'appareil ou sur un appareil associé.
