4. RACCORDEMENT ELECTRIQUE
TRAVAILLER HORS TENSION

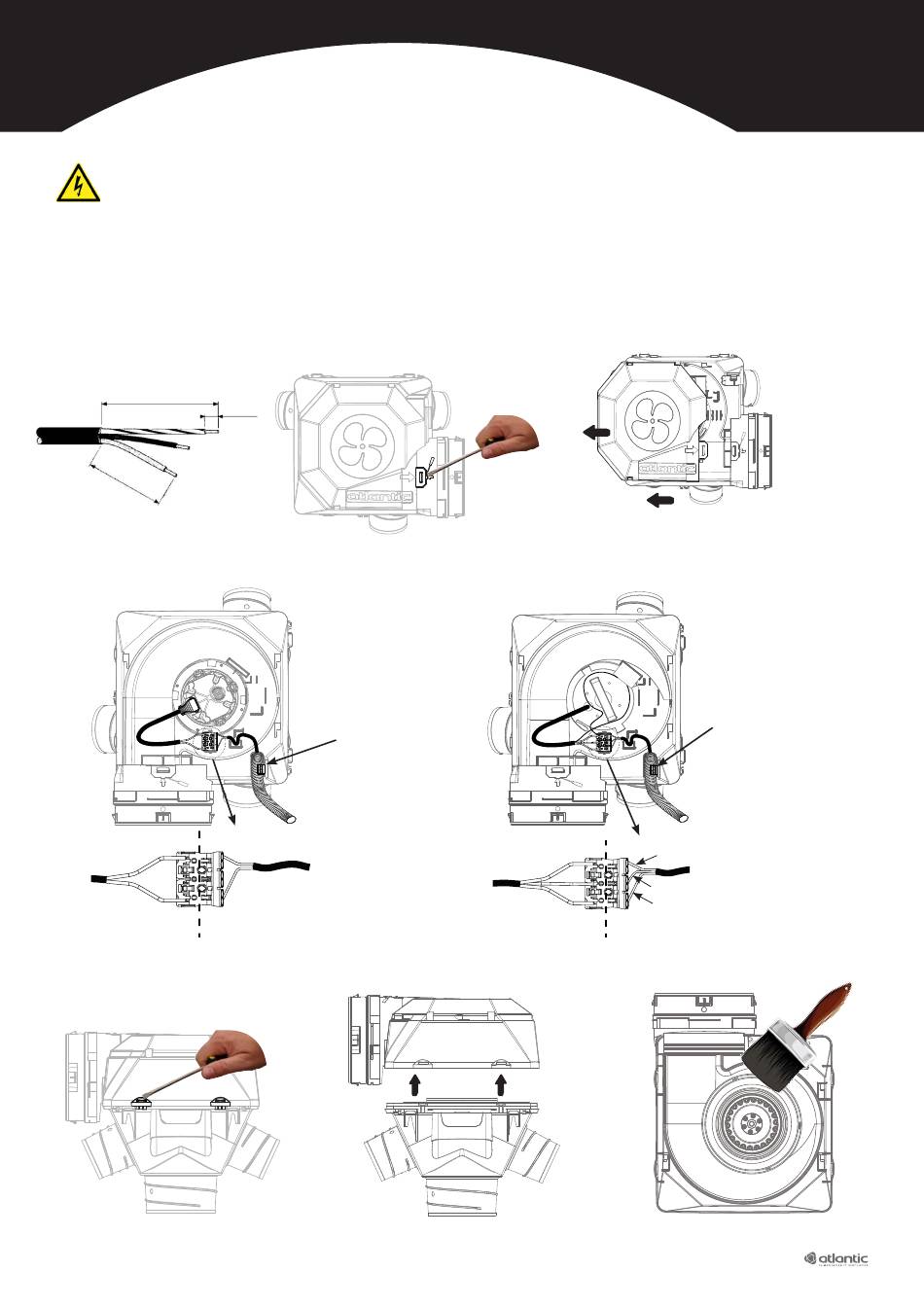

Alimentation avec du câble rigide double isolation 1.5 mm² à 2 mm² (son diamètre devra être de 8 mm +/- 1 mm)ou des fils de 1.5 mm²
à 2 mm² sous gaine annelée diamètre extérieur maxi : 16 mm et maintenu par un système anti-arrachement conforme à la norme NF C
15-100 et aux règles de l'art. Placer un collier à 25 mm maxi du domino sur les câbles d'alimentation.
Dénuder les conducteurs de 5 à 6 mm de manière à ne pas risquer d'entrer en contact avec d'autres fils ou des parties métalliques. Le fil
de terre (vert jaune) devra être plus long que les autres conducteurs (env. 3 cm). Les fils ne devront pas être serrés sur l'isolant. (voir schéma
ci-dessous). La gaine du câble doit être présente jusqu'au bornier pour éviter tout risque de chocs électriques.
Brancher l'appareil seulement si la tension et la fréquence correspondent à celles indiquées sur la plaque firme.
La section du câble d'alimentation doit être suffisante pour absorber l'intensité au démarrage. Prévoir une protection assurant une
coupure complète par disjoncteur de 2A en amont de votre installation.
10 cm
5 cm
Raccordement HYGROCOSY BC
Câblage d'usine
5. ENTRETIEN
Une fois par an, dépoussiérer la mototurbine avec 1 pinceau :
!
TRAVAILLER HORS TENSION
1 - Séparer le groupe en deux en le
déclipsant à l'aide d'un tournevis.
0,6 cm
1 - Déclipser le capot à l'aide d'un tournevis.
!
Pour le raccordement du
groupe, utiliser de la gaine
ICT A 20 mm, que vous
fixerez dans le logement
anti-arrachement prévu à
cet effet.
Phase (marron)
Neutre (bleu)
A câbler
2 - Accéder à la mototurbine dans la
partie supérieure du groupe.
2 - Faites glisser le capot pour accéder au câblage.
Pour refermer le capot, réemboîter les guides dans les
glissières et reclipser l'encoche (voir schéma ci-contre).
Raccordement HYGROCOSY
Phase (marron)
Terre (jaune-vert)
Neutre (bleu)
Câblage d'usine
A câbler
3 - Dépoussiérer la mototurbine avec
1 pinceau
!
Pour le raccordement du
groupe, utiliser de la gaine
ICT A 20 mm, que vous
fixerez dans le logement
anti-arrachement prévu à
cet effet.
3
