Protection d'interconnexion et d'alternateur
REG615
Version du produit: 5.0 FP1

21. Modes d'installation

À l'aide des accessoires de montage appropriés, le boîtier
standard des relais peut faire l'objet d'un montage encastré,
semi-encastré ou mural. Les boîtiers faisant l'objet d'un
montage encastré et mural peuvent également être montés en
position inclinée (25°) à l'aide d'accessoires spéciaux.
En outre, les relais peuvent être montés dans n'importe quelle
armoire standard 19" au moyen de panneaux de montage 19"
disposant de découpes pour un ou deux relais.Le relais peut
également être monté dans des armoires 19" au moyen de
châssis 4U Combiflex.
Pour les essais individuels, les boîtiers des relais peuvent être
équipés de blocs interrupteurs d'essais RTXP 18 qui peuvent
être accolés aux boîtiers.

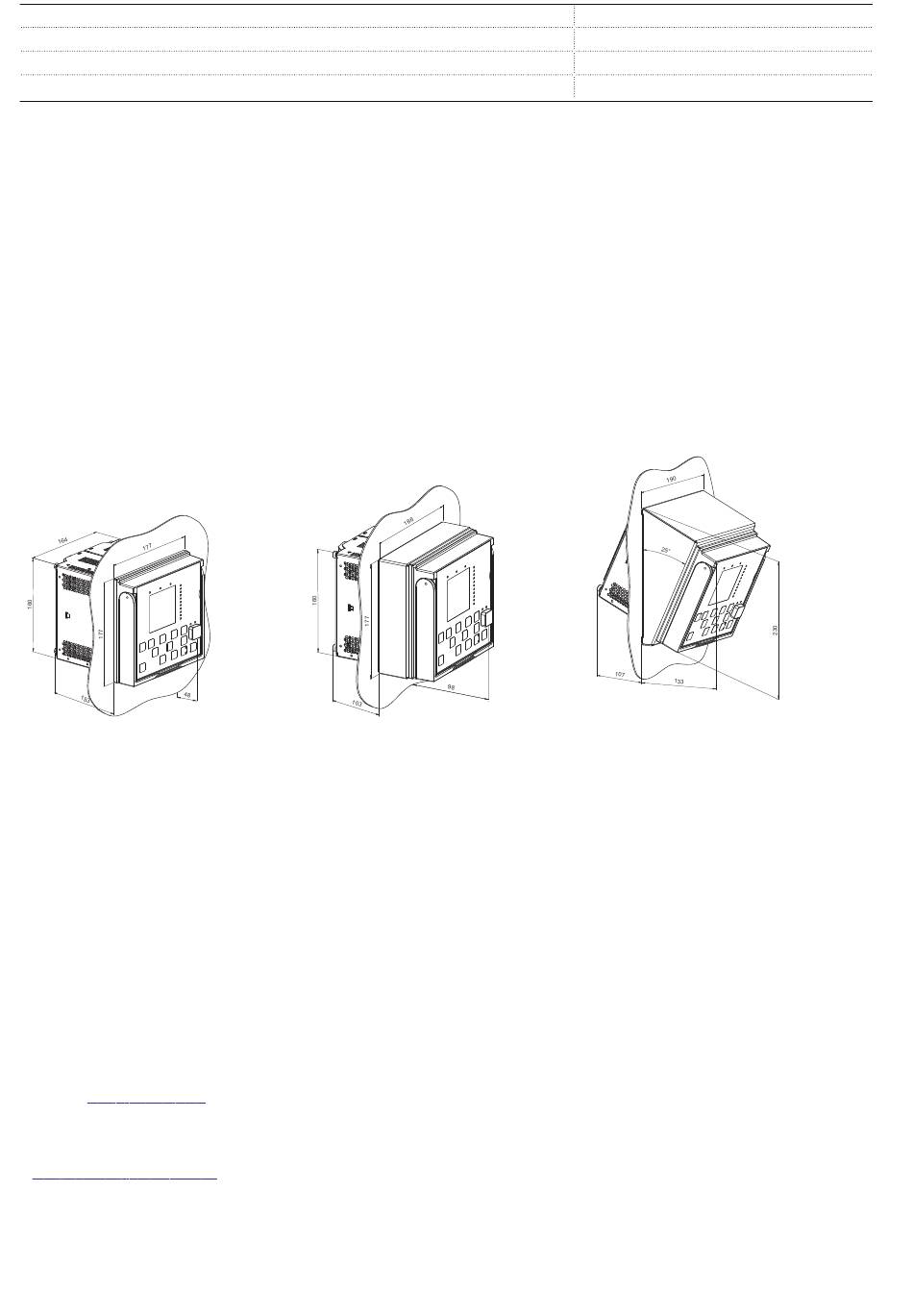

IECA070900 V4 FR
Figure 16. Montage encastré
22. Boîtier de relais et bloc débrochable
Les boîtiers sont associés à un type spécifique de bloc
débrochable de relais. Pour des raisons de sécurité, les boîtiers
des relais dédiés à la mesure de courant disposent de contacts
permettant de court-circuiter automatiquement les secondaires
de circuit des transformateurs de courant en cas de
débrochage. Le boîtier du relais dispose d'un détrompeur
interdisant l'insertion de blocs débrochables de relais de
mesure de courant dans des boîtiers destinés aux relais de
mesure de tension.
23. Sélection et informations de commande
Utilisez la Bibliothèque ABB
sélection et de commande et pour générer le numéro de
commande.
L'Outil de sélection de produit
de commande pour les produits CEI d'automatisation de la
66
IECA070903 V4 FR
Figure 17.
pour obtenir les informations de
(PST) permet de créer des codes
Modes d'installation
• Montage encastré
• Montage semi-encastré
• Montage semi-encastré avec une inclinaison de 25°
• Montage en rack
• Montage mural
• Montage sur châssis 19"
• Montage en rack 19" avec un bloc interrupteur d'essai RTXP
18
Découpe des panneaux pour montage encastré
• Hauteur : 161,5 ± 1 mm
• Largeur : 165,5 ± 1 mm
Montage semi-encastré
distribution d'ABB, avec une focalisation sur la famille de
produits Relion. Le PST est un outil en ligne simple d'utilisation,
qui contient les dernières informations produit. Le code de
commande complet peut être créé avec une spécification
détaillée, et le résultat peut être imprimé pour envoi postal. Une
inscription est requise.
1MRS758612 A
IECA070902 V4 FR
Figure 18. Montage semi-encastré avec
une inclinaison de 25°
