4.0 KIT DE CONDUIT DE CHAUFFAGE Nº 970
ATTENTION : Lisez et suivez bien ces instructions, avant et durant
l'installation de ce kit optionnel de conduit de chauffage.
AVERTISSEMENT : L'installation de ce kit de conduit de chauffage et le
câblage électrique doivent être effectués par un technicien d'entretien
qualifié, selon les codes locaux s'il y en a, sinon au National Electrical
Code ANSI/NFPA 70, ou au Code canadien de l'électricité CSA C22.1.
Ne remplacez aucun conduit de chauffage flexible par du tuyau en
plastique.

4.1 Composants du kit

NOTE : Pour installer le contrôle de vitesse, vous devez acheter une
boîte de jonction, avec couvercle et attaches.
(1) Conduit de chauffage flexible 6
po (152 mm) diam. expansible à
20 pieds (6,10 m)
(1) Cadre de bouche d'air avec collet
(1) Couvercle de bouche d'air avec
vis
(1) Collet de conduit
(1) Ventilateur
(1) Plaque-couvercle du boîtier de
ventilateur
(1) Support de fixation du contrôle
de vitesse
(1) Contrôle de vitesse

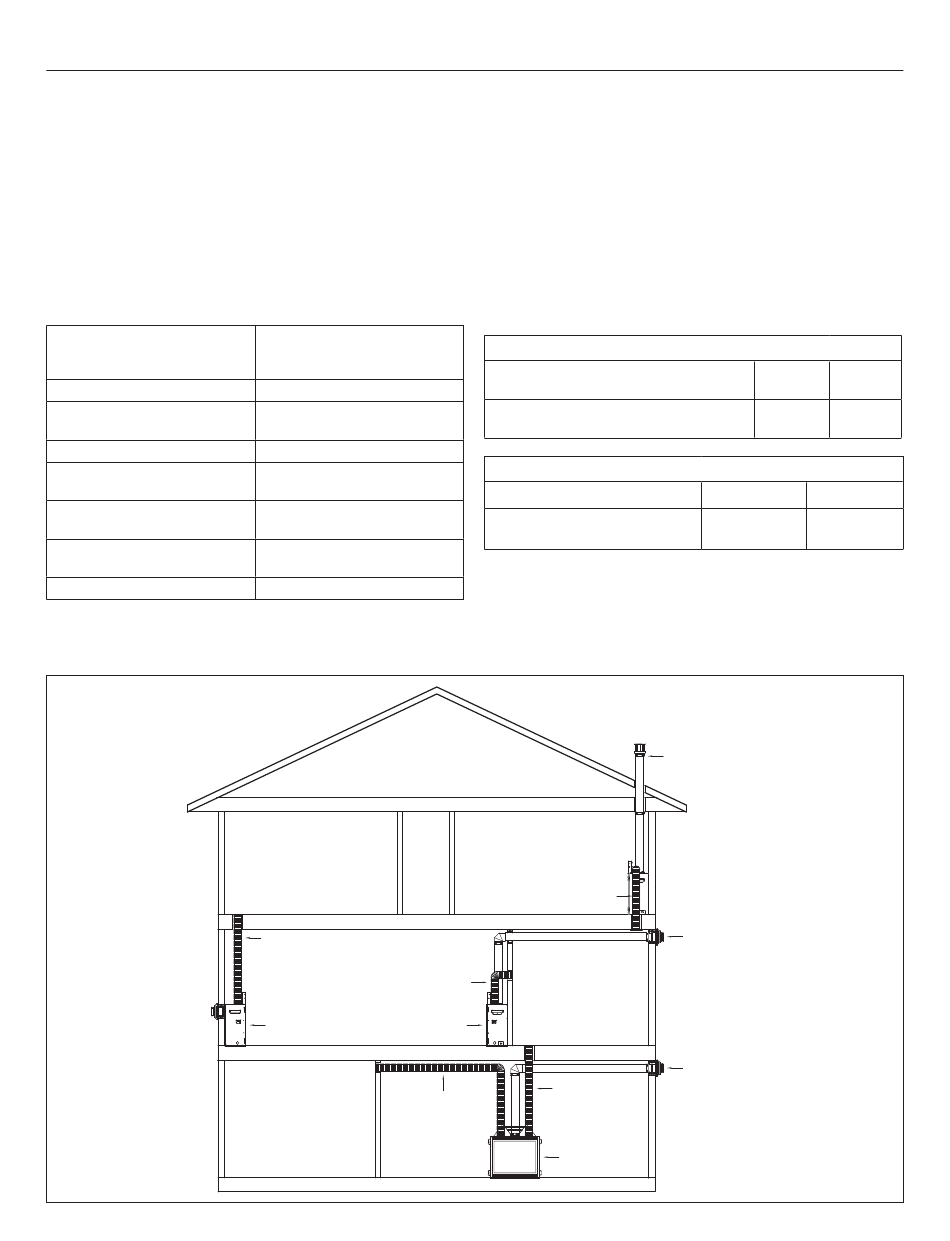

Figure 4.1
16 KIT DE CONDUIT DE CHAUFFAGE Nº 970
(2) Vis du support de fixation
(11) Vis à métal
(4) Vis à gyproc
(3) Écrous à embase
(1) Bande de serrage
(pour conduits)
(3) Serre-fils
(2) Connecteurs de fils du
ventilateur
KIT DE CONDUIT
DE CHAUFFAGE
KIT DE CONDUIT
DE CHAUFFAGE
FOYER AU GAS À
FOYER AU GAS À
ÉVACUATION DIRECTE
ÉVACUATION DIRECTE
KIT DE CONDUIT
DE CHAUFFAGE
4.2 Spécifications
• Ce foyer comporte (2) débouchures éjectables pour conduit(s)
de chauffage. Vous pouvez en utiliser une, ou les deux.
• Le cadre de bouche d'air s'installe entre des colombages muraux
2" x 4" décalés de 16 po (406 mm), centre-à-centre.
• Un conduit ovale (équivalent à du conduit rond de 6 po) peut
être utilisé conjointement avec le conduit flexible de 6 po diam.
fourni avec ce kit. Vous devez acheter le conduit ovale chez un
fournisseur de systèmes CVC (chauffage, ventilation, clim.).
• Planifiez avec soin le lieu d'installation des conduits et de la
bouche d'air, en tenant compte de l'emplacement du foyer.
Table 4.1, Dégagements du conduit de chauffage
Dégagement du conduit de chauffage aux
matériaux combustibles :
Dégagement du conduit de chauffage au
plafond :
Table 4.2, Dimensions du conduit de chauffage flexible
Longeuer de conduit
Toutes les directions, incluant vers
le bas
KIT DE CONDUIT
DE CHAUFFAGE
KIT DE CONDUIT
DE CHAUFFAGE
FOYER AU GAS À
ÉVACUATION DIRECTE
0 po
2 po
Minimum Maximum
2 pi (609 mm) 20 pi (6,1 m)
SYSTÈME DE CHEMINÉE
KIT DE TERMINAISON
D'ÉVACUATION DIRECTE
KIT DE TERMINAISON
D'ÉVACUATION DIRECTE
0 mm
51 mm
