9.
Appuyez sur EXIT pour retourner à l'affichage des volts AC.
10. Lorsque la tension AC est indiquée sur l'affichage principal, appuyez sur le bouton « EXIT »
pendant 2 secondes pour mesurer AC+DC.

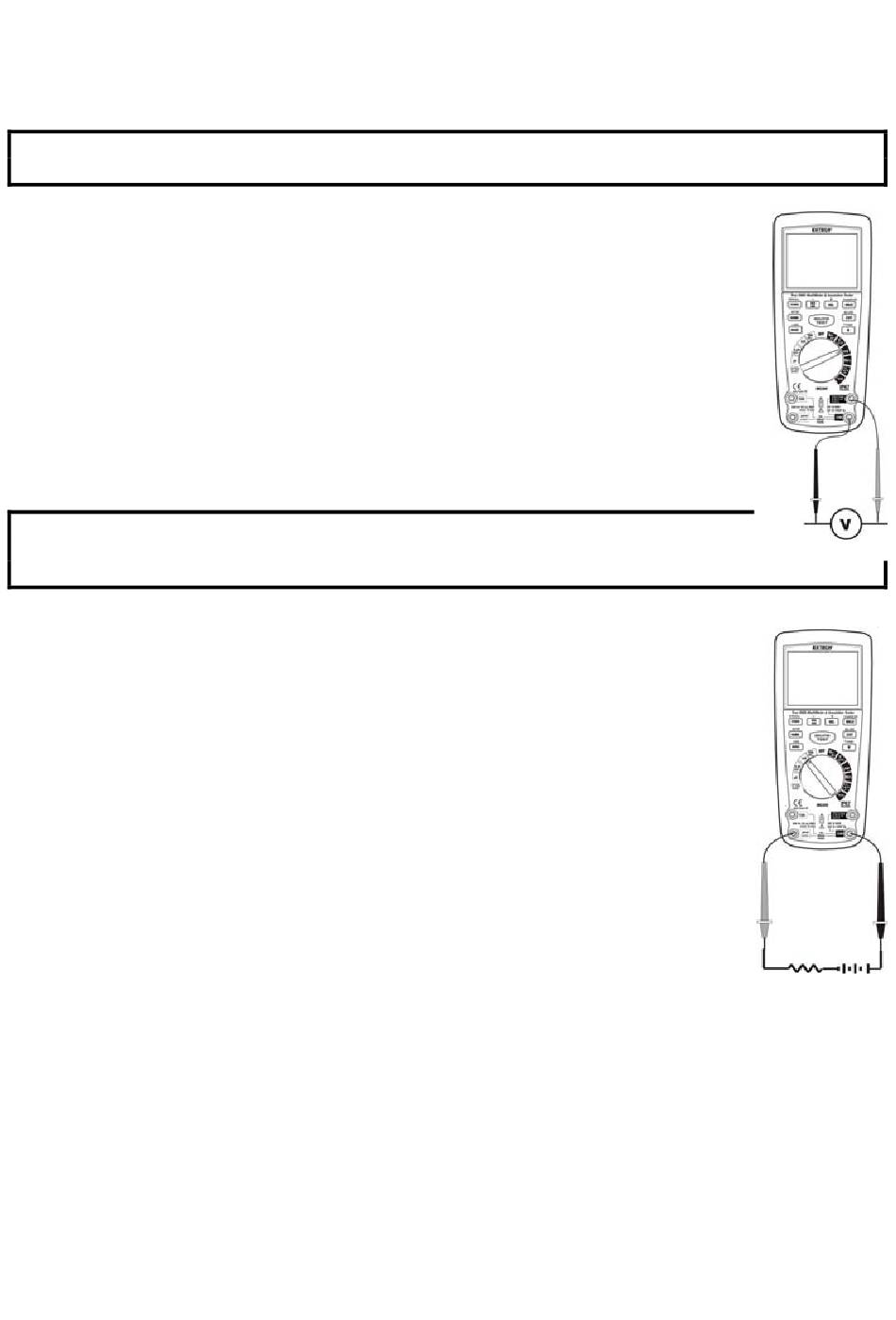

MESURES DE TENSION mV
ATTENTION : Ne mesurez pas de tension mV au cours de la mise en marche ou l'arrêt d'un
moteur sur le circuit. Des pics de tension risquent d'endommager l'appareil.
1.
Positionnez le commutateur de fonctions sur mV.
2.
Appuyez sur le bouton MODE pour afficher «DC» ou «AC» sur l'écran.
3.
En mode AC, appuyez sur EXIT pendant deux secondes pour sélectionner «
AC+DC ».
4.
Insérez la fiche banane du fil d'essai noir dans la prise négative COM. Insérez
la fiche banane du fil d'essai rouge dans la prise positive V.
5.
Mettez en contact l'extrémité de la sonde de test avec le côté négatif du circuit.
Placez la pointe de sonde d'essai rouge sur la borne positive du circuit.
6.
Lisez la mesure de tension mV affichée sur l'écran.
MESURES DE COURANT DC
ATTENTION : Ne mesurez pas le courant 20 A pendant plus de 30 secondes. Au-
delà de 30 secondes, vous risquez d'endommager le multimètre et/ou ses câbles de
mesure.
1.
Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
2.
Pour des mesures de courant s'étendant jusqu'à 4000 µA DC, positionnez le
commutateur de fonctions sur µA et insérez la fiche banane du fil d'essai
rouge dans la prise µA/mA.
3.
Pour des mesures de courant s'étendant jusqu'à 400 mA DC, positionnez le
commutateur de fonctions sur mA et insérez la fiche banane du fil d'essai
rouge dans la prise µA/mA.
4.
Pour des mesures de courant s'étendant jusqu'à 20 A DC, positionnez le
commutateur de fonctions sur 10A/HZ/% et insérez la fiche banane du fil
d'essai rouge dans la prise 10A.
5.
Appuyez sur le bouton MODE pour afficher «DC» sur l'écran.
6.
Eteignez le courant sur le circuit à tester puis ouvrez le circuit à l'endroit où
vous souhaitez effectuer la mesure.
7.
Mettez en contact l'extrémité de la sonde de test avec le côté négatif du
circuit.
Placez la pointe de sonde d'essai rouge sur la borne positive du circuit.
8.
Mettez le circuit sous tension.
9.
Lisez la mesure de courant affichée sur l'écran.
AC+DC
En modes de mesure V AC, mV (AC), 10 A (AC), mA (AC) et uA (AC), appuyez sur le bouton EXIT
pendant 2 secondes pour accéder au mode de test AC+DC. L'écran LCD affiche l'icône AC+DC.
Appuyez sur EXIT pour quitter ce mode.
6
MG302-fr-FR_v2.4 6/16
