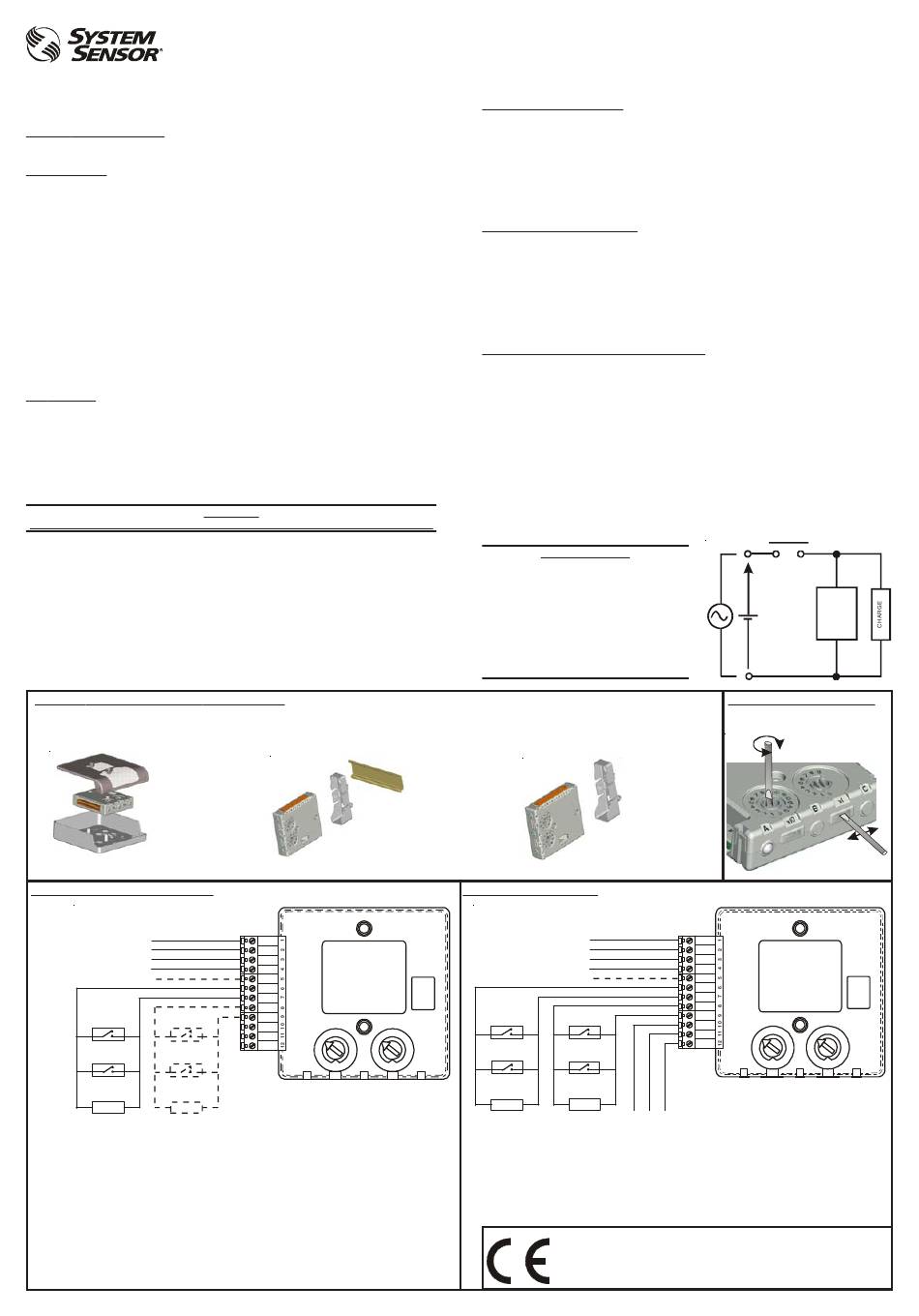

Informations Générales - System Sensor M210E Manuel D'installation

MODULES D'ENTREE M210E / M220E ET
Ce manuel est un guide d'installation des modules d'entrée M210E / M220E et d'entrée / sortie
M221E. Se reporter au manuel d'installation du tableau de détection incendie pour des
informations détaillées.
INFORMATIONS GÉNÉRALES
Les modules de la série M200 sont des modules adressés permettant de commander et/ou de
contrôler des dispositifs auxiliaires.
SPECIFICATIONS
Gamme de tension
Consommation max en veille (µA)
En absence de communication
En cas de communication avec la LED en service
Consommation LED (rouge)
Consommation LED (jaune)
Courant Maximum, commutateur fermé (Ic max)
Courant Maximum de commutation (sous court circuit) (Is max)
Courant maximum de fuite (IL max), commutateur ouvert (isolé)
Impédance maximum en série, commutateur fermé (Zc max)
Température de fonctionnement
Humidité relative
Dimensions du module
Dimensions du boîtier M200E-SMB
Poids (du module uniquement)
Poids (du module et du boitier M200E-SMB) 252 g
Section max de câble pour les borniers
INSTALLATION
Nota: Ces modules ne doivent être raccordés qu'à des tableaux de détection incendie utilisant des
protocoles de communications compatibles.
Les modules de la série M200 peuvent être mis en œuvre de plusieurs façons (Voir la figure 1) :
1. Dans le boîtier de montage en saillie M200E-SMB.
2. Avec l'adaptateur M200E-DIN sur un rail DIN standard 35 mm x 7,5 mm
3. Avec le support M200E-PMB directement dans le tableaux de détection incendie.
Le raccordement des modules M200 se fait par des bornes enfichables pouvant recevoir des
conducteurs de section maximum 2,5 mm².
Débranchez la boucle d'alimentation électrique avant d'installer les modules ou les détecteurs.
L'adresse du module est sélectionnée par des roues codeuses (voir figure 2). Ils sont accessibles
à partir de la face avant ou de la partie supérieure du module. On doit utiliser un tournevis pour
faire tourner les roues codeuses afin de sélectionner l'adresse voulue.
Pour les modules ayant plus d'une entrée/sortie, l'adresse sélectionnée concernera la première
d'entrée, le module affectera automatiquement la ou les deux adresses suivantes à la seconde
entrée et à la sortie. L'adresse 159 sera donc interdite pour les modules à deux entrées, et les
adresses 158 et 159 seront interdites pour les modules à deux entrées et une sortie. Si ces
adresses sont sélectionnées, le module ne répondra pas. Nota : Certains tableaux de détection
incendie ne peuvent gérer que 99 adresses. Dans ce cas, l'adresse 99 sera interdite pour les
modules à deux voies, et les adresses 98 et 99 seront interdites pour les modules à deux entrées
et une sortie.
FIGURE 1 : POSSIBILITES DE MONTAGE DU MODULE
Montage en saillie M200E-SMB
COUVERCLE
La platine du boîtier en
saillie doit être fixée
sur la surface de
MODULE
montage, puis le
module et le couvercle
doivent être fixés sur la
base à l'aide des deux
vis fournies.
PLATINE
FIGURE 3 : CABLAGE M210E ET M220E
-
SORTIE DE BOUCLE
+
SORTIE DE BOUCLE
-
ENTRÉE DE BOUCLE
+
ENTRÉE DE BOUCLE
+
SORTIE DE BOUCLE (VOIR NOTE 1)
47K 47K
M200-EOL-R M200-EOL-R
(VOIR NOTE 2)
Notes :
1 Si l'isolateur de court-circuit n'est pas nécessaire, la sortie + du bus adressé doit être
raccordée à la borne 5 et non à la borne 2. La borne 5 est raccordée à la borne 4 à
l'intérieur du module.
2 Le circuit représenté par un trait pointillé, connecté aux bornes 8 et 9, ne doit être utilisé
qu'avec le M220E. Il n'y a pas de connexions à ces bornes sur le M210E.
3 A condition que le tableau de détection incendie soit compatible, on peut contrôler les
courts-circuits sur le circuit d'entrée. Une résistance 18 KΩ doit être câblée en série avec
chaque contact.
D200-91-01
MANUEL D'INSTALLATION DES
D'ENTREE / SORTIE M221E
15 à 30 VDC (min. 17,5 VDC pour commander les
voyants LED)
M210E M220E
310 340
510 600
2,2 mA
8,8 mA
1A
1A
15mA
0,2 ohm
-20°C à 60°C
de 5 % à 95 %
93 mm (H) x 94 mm (L) x 23 mm (P)
132 mm (H) x 137 mm (L) x 40 mm (P)
110 g
2,5 mm²
ATTENTION
Support de Rail M200E-DIN DIN
SOMMET
BASE
M210E /
M220E
8 9
6 7
10
5 11
4 4
12
3 3
13
2
14
1
0 15
A x10 B
Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 TRIESTE, Italy
Isolateurs de court-circuit
Tous les modules série M200 comportent des isolateurs de court-circuit sur la boucle adressée.
Si nécessaire, les isolateurs peuvent ne pas être câblés pour faciliter l'utilisation des modules sur
des bus adressés nécessitant un courant élevée, par exemple si l'on utilise des sirènes / flashs
adressés. Pour cela, le plus du bus adressé doit être raccordée à la borne 5 et non à la borne 2.
Voir le schéma de câblage correspondant pour les détails.
MODULE UNE ENTREE M210E
Le M210E est un module est équipé d'une seule entrée et d'un seul voyant LED à trois couleurs
vert/rouge/jaune pouvant être activé par une commande transmise par le tableau de détection
incendie. Celui-ci clignote en vert chaque fois que le module est interrogé. En cas d'alarme, le
tableau de détection incendie peut allumer le voyant rouge en fixe. Le voyant LED jaune est
commandé par le module et il clignote pour indiquer un circuit ouvert sur le circuit d'entrée. Cette
indication de défaut est non prioritaire par rapport à une commande transmise par le tableau de
détection incendie pour allumer le voyant LED rouge en fixe.
Câblage du M210E
M221E
Voir la figure 3 pour les détails de câblage.
340
MODULE DEUX ENTREES M220E
660
Le M220E est un module équipé de deux entrées et de deux voyants LED à trois couleurs, chacun
concernant une voie. Chaque voyant LED peut être initialisé par une commande transmise par le
tableau de détection incendie et clignote en vert chaque fois que le module est interrogé. En cas
d'alarme, le tableau de détection incendie peut allumer le voyant rouge en fixe. Le voyant LED
jaune est commandé par le module et il clignote pour indiquer un circuit ouvert sur le circuit
d'entré. Cette indication de défaut est non prioritaire par rapport à une commande transmise par
le tableau de détection incendie pour allumer le voyant LED rouge en fixe.
Câblage du M220E
Voir la figure 3 pour les détails de câblage.
MODULE DEUX ENTREES / UNE SORTIE M221E
Ce module est équipé de deux entrées et d'une sortie relais permettant de commander des
systèmes auxiliaires.
Trois voyants LED à trois couleurs indiquent l'état de chaque voie.
Les voyants LED A et B concernent les deux entrées. Chaque voyant LED peut être initialisé par
une commande transmise par le tableau de détection incendie et clignote en vert chaque fois que
la voie du module est interrogée. En cas d'alarme, le tableau de détection incendie peut allumer le
voyant rouge en fixe.
Le voyant LED C concerne la sortie. Ce voyant LED peut être initialisé par une commande
transmise par le tableau de détection incendie et clignoter en vert chaque fois que la voie est
interrogée. Le voyant LED s'allumera en vert fixe lorsque les contacts du relais sont sous tension.
Les capacités nominales des contacts de relais M221E sont 30 VDC, 2 A ou 30 VAC, 0,5 A
(charge résistive)
Câblage du M221E
Voir la figure 4 pour les détails de câblage.
AVERTISSEMENT :
En cas de commutation de charges
inductives, il est impératif de protéger les
contacts du relais pour protéger le module
contre les surtensions provoquées par
l'induction liée à la commutation de la charge.
Une diode ayant une tension de claquage
inverse au moins égale à 10 fois la tension du
circuit (uniquement pour les applications
DC) ou une varistance (application AC ou
DC) doit être connectée à travers la charge.
Montage Encastré M200E-PMB
Enfoncez le module dans
l'adaptateur jusqu'à ce
qu'il s'emboite.
Positionnez le clip
supérieur sur le rail DIN et
faites tourner la base pour
l'enclipser.
Pour l'enlever, on doit le
soulever, puis faire tourner
la partie supérieure pour la
séparer du rail.
FIGURE 4 : CABLAGE M221E
SORTIE DE BOUCLE
SORTIE DE BOUCLE
ENTRÉE DE BOUCLE
ENTRÉE DE BOUCLE
A B
SORTIE DE BOUCLE (VOIR NOTE 1)
1
0
8 9
6 7
5
2
1
0
x1 C
47K
M200-EOL-R
Notes :
1 Si l'isolateur de court-circuit n'est pas nécessaire, la sortie + du bus adressé doit être
raccordée à la borne 5 et non à la borne 2. La borne 5 est raccordée à la borne 4 à l'intérieur
du module.
2 A condition que le
contrôler les courts-circuits sur le circuit d'entrée. Une résistance 18 KΩ doit être câblée en
série avec chaque contact.
5
FIGURE 2 : ROUES CODEUSES
Le support adaptateur
est monté directement
dans le tableau de
détection incendie en
utilisant 2 vis à tête
conique M4.
Le module est enfoncé
dans l'adaptateur
jusqu'à ce qu'il
s'emboite en place.
-
+
-
+
+
47K
NC C NO
M200-EOL-R
CAPACITÉ NOMINALE
CONTACT RELAIS
30 VDC 2A OU 30VAC, 0,5 A
CHARGE RESISTIVE
tableau de détection incendie de commande soit compatible, on peut
0786-CPD-20342 07 - M210E, M220E
0786-CPD-20343 07 - M221E
EN54-17: 2005 and EN54-18: 2005
DIODE DE
CONTACT
(DC
+
SEULEMENT)
OU CHARGE
DE
VARISTANCE
A B
M221E
1
0
8 9 7 8 9
6 7
10
6
11
5 5
4 12 4
3 3
13
2 2
14
1 1
0 15 0
A x10 B x1 C
Isolateur de court-circuit pour
systèmes de détection incendie et
d'alarme pour bâtiments
dispositif d'entrée/sortie des
systèmes de détection et d'alarme
incendie pour les bâtiments
© System Sensor 2010 I56-1766-013
