Largeur de battant max.
Poids de battant max.
Surface remplie max.
Bras articulé vers l'extérieur est utilisé seulement en combinaison d'Optimus 250/9 AC, 105047!
FERMÉ
Respectez toujours les avertissements et les instructions de cette mode d'emploi chez l'installation de cette produit.

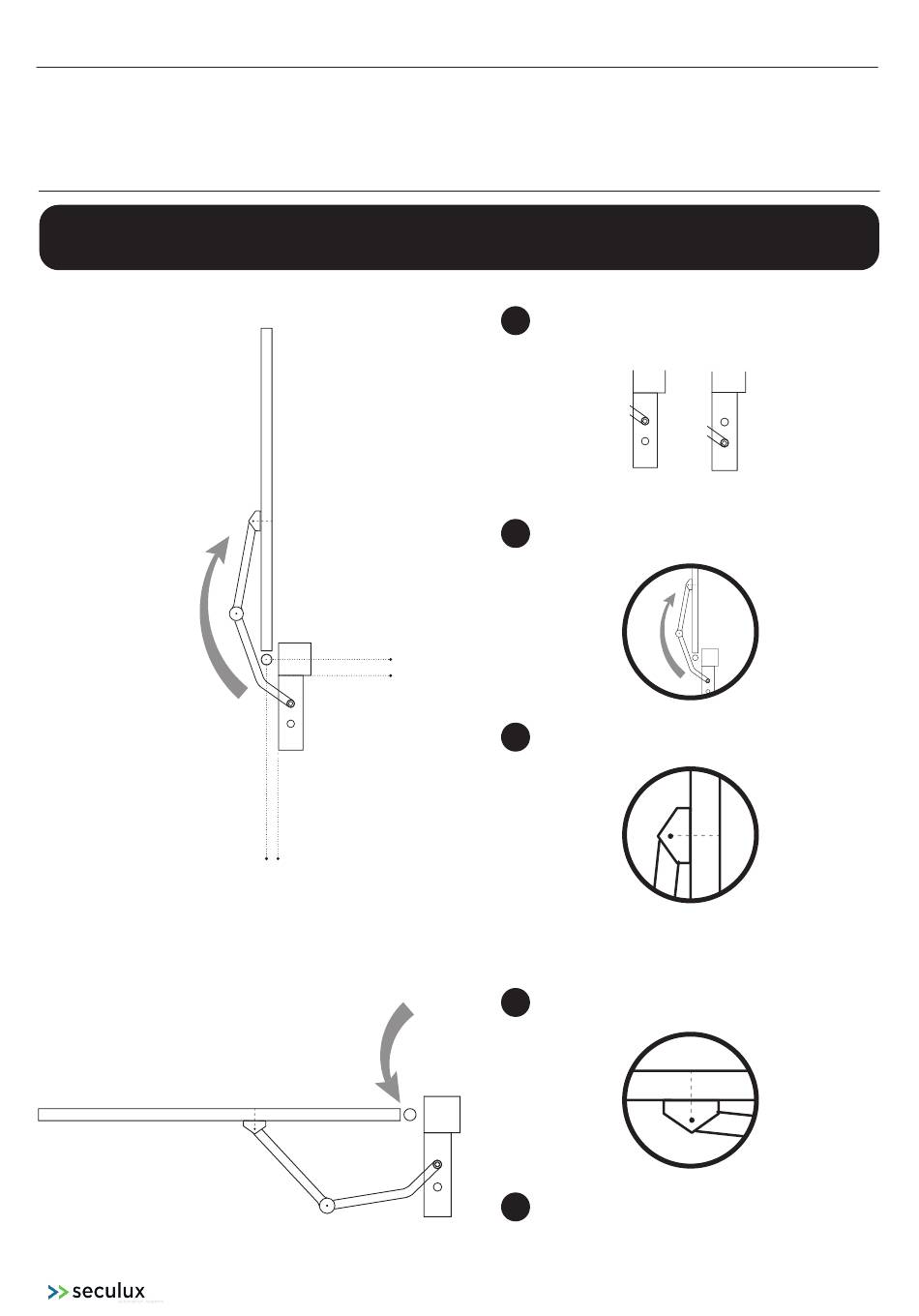

Montage d'un bras articulé vers l'extérieur
2m
200 Kg
2m²
OUVERT
0 - 140 mm
50 / 100mm
Les butées mécaniques sont indiquées pour les battants coupe-vent
Attention!
Placez le moteur avec son arbre dans le
1
deuxième trou du carter du moteur.
Montez le bras sur l'arbre d'entraînement.
Placer le battant en position OUVERT et
2
étendre le bras articulé aussi loin que
possible.
Marquez la position du support sur le
3
battant.
Placez le battant en position FERMÉ et
4
vérifiez que le support touche la position
marquée.
5
Fixez le bras articulé à le battant.
6
v.210620211241
