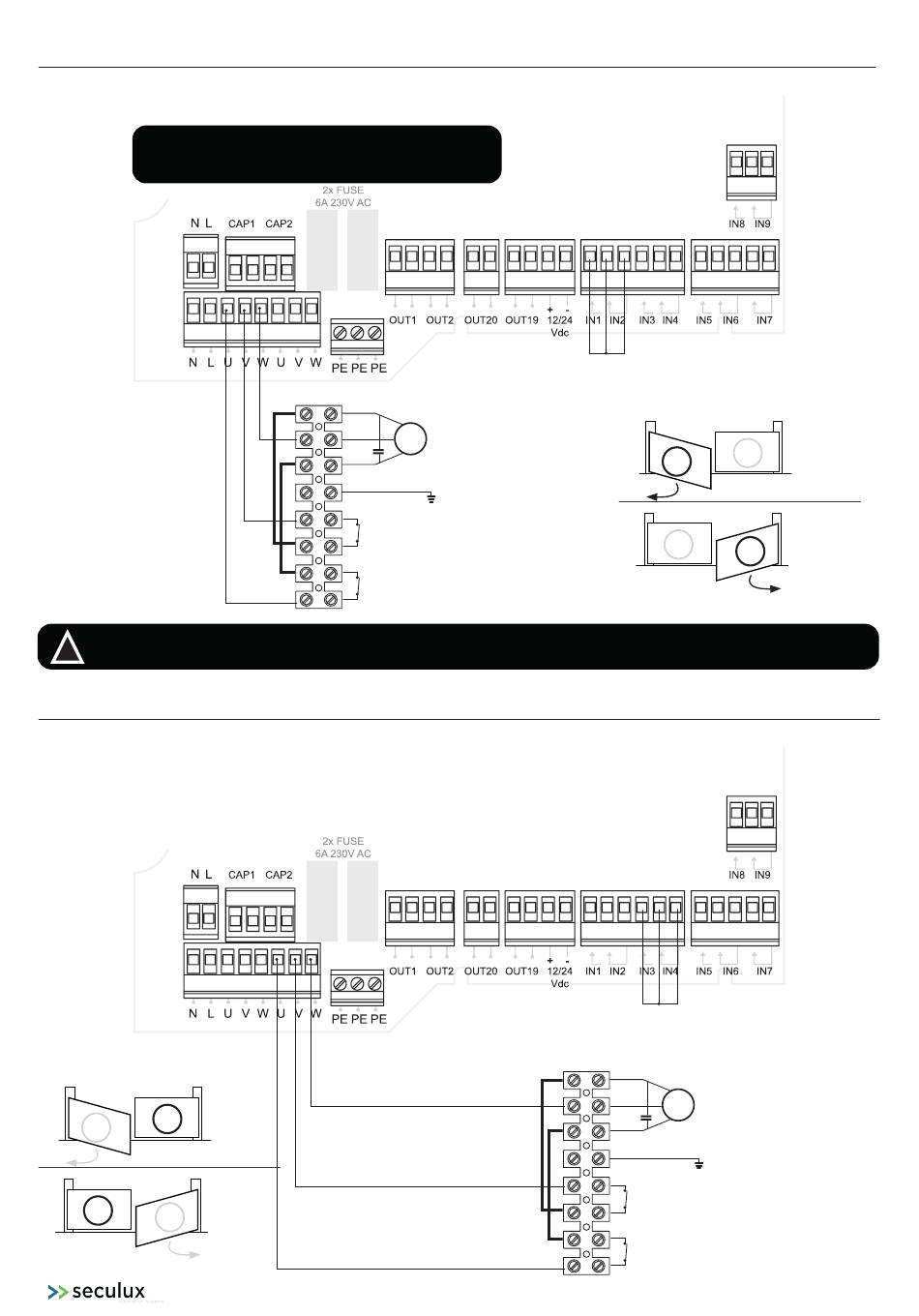

Raccordement électrique du Moteur 1 | Fins de courses raccordé internes
Pour un moteur (DIP6 OFF),
raccordez sur Moteur 1
!
Raccordement électrique du Moteur 2 | Fins de courses raccordé internes
U = L2
M2
M1
V = L1
U = L1
M2
M1
V = L2
Respectez toujours les avertissements et les instructions de cette mode d'emploi chez l'installation de cette produit.
L2
M
Moteur 1
C
10µF
L1
FC 2
FC 1
Moteur 1 ouvre en premier!
M2
M1
M2
M1
L2
M
Moteur 2
C
10µF
L1
FC 2
FC 1
