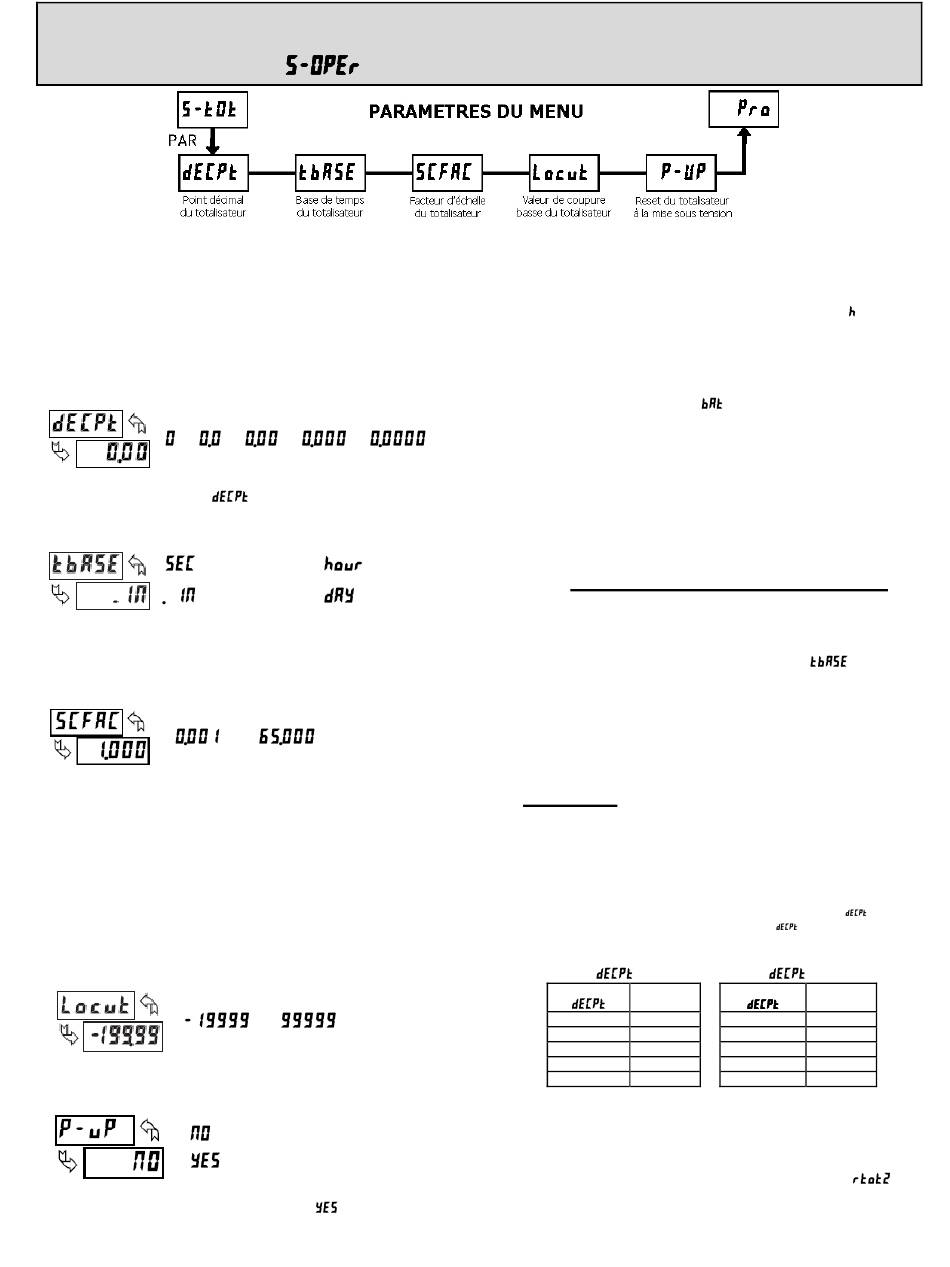

5.5 M
ODULE
(I
NTEGRATEUR)
Le Totalisateur accumule (par intégration) les valeurs du signal qui lui est
associé, et ce suivant deux modes. Le premier fait appel à une base de temps
et peut être utilisé pour calculer une relation temps- température pour un
produit. Le second est validé par une entrée utilisateur ou par une touche de
fonction programmée pour le calcul de lot (incrément à chaque action). Il
peut être utilisé pour obtenir l'information issue de l'intégration d'une
température, très pratique dans les applications de nettoyage ou de
stérilisation. Si le Totalisateur n'est pas utilisé, son affichage peut être
verrouillé et ce module peut être ignoré lors de la programmation.
POINT DECIMAL DU TOTALISATEUR*
Dans la plupart des applications, la position doit correspondre à celle de la
valeur affectée au Totalisateu (
souhaitée, référez-vous au Facteur d'Echelle du Totalisateur.
BASE DE TEMPS DU TOTALISATEUR
secondes (÷ 1)
minutes (÷ 60)
Cette base de temps est utilisée pour réaliser l'accumulation dans la fonction
Totalisateur. Si le Totalisateur réalise son accumulation sur la base d'un
comptage d'événements (entrée utilisateur) en mode lot, alors ce paramètre
ne s'applique pas.
FACTEUR D'ECHELLE DU TOTALISATEUR.
Dans la plupart des applications, la position du point décimal et les unités
utilisées sont les mêmes pour le Totalisateur et pour l'affichage de l'entrée
qui lui est affectée. Dans ces cas, le Facteur d'Echelle du Totalisateur est
1.000. Le Facteur d'Echelle du Totalisateur peut être utilisé pour que
l'échelle du totalisateur puisse être différente de celle d'affichage de l'entrée.
Les possibilités les plus usuelles sont :
1. Modification de la position du point décimal (ex ''arrondi à la dizaine'').
2. Moyenne sur une durée déterminée.
Les détails relatifs au calcul du facteur d'échelle sont donnés ci-après.
Si le totalisateur réalise son accumulation sur la base d'un comptage
d'événements (entrée utilisateur) en mode lot, alors ce paramètre ne
s'applique pas.
VALEUR DE COUPURE BASSE *
Une valeur de coupure basse inhibe le Totalisateur lorsque la valeur affichée
pour l'entrée passe en dessous de la valeur programmée.
RESET A LA MISE SOUS TENSION
Le Totalisateur peut être remis à zéro à chaque mise sous tension de
l'appareil, il suffit de donner à ce paramètre l'état
5
P
–
ARAMETRES DU
(
)
). Si une position différente est
heures (÷ 3600)
jours (÷ 86400)
à
à
ne remet pas à zéro le Totalisateur
remet à zéro le Totalisateur
.
T
OTALISATEUR
AFFICHAGE DES POIDS FORTS TOTALISATEUR
Lorsque le Total excède 5 digits, le témoin TOT de façade clignote. Dans ce
cas, l'appareil continue à totaliser jusqu'à concurrence d'une valeur écrite
sur 9 digits. Les 4 digits de poids fort et les 5 digits de poids faible qui
constituent le total sont affichés alternativement. La lettre '' '' indique
l'affichage des digits de poids fort.
TOTALISATEUR DE LOTS
La base de temps du Totalisateur ainsi que le facteur d'échelle sont
abandonnés lorsqu'une entrée utilisateur ou une touche de fonction sont
programmées pour totaliser des lots (
utilisateur ou une touche de fonction est activée, la valeur d'entrée affichée
est incrémentée de 1 dans le Totalisateur (lot). Le Totalisateur mémorise la
somme courante à chaque opération sur lot et ce jusqu'à ce que le
Totalisateur soit resété. Ceci est très pratique dans les opérations de pesage,
lorsque la valeur à ajouter n'est pas basée sur le temps mais simplement sur
l'occurrence d'un événement.
BASE DE TEMPS UTILISEE PAR LE
TOTALISATEUR
L'accumulation au sein du Totalisateur est définie par :
Valeur affichée (entrée) x Facteur d'échelle Totalisateur
Où :
Valeur affichée (entrée) : La valeur actuelle lue pour l'entrée.
Facteur d'échelle du Totalisateur : 0.001 à 65.000.
Base de temps du Totalisateur : (le facteur de division est
Exemple : La valeur lue est une cadence constante de 10.0 litres par minute.
Le Totalisateur est utilisé pour indiquer combien de litres se sont écoulés en
1 heure (à afficher en dixièmes). Du fait que l'affichage de l'entrée et celle
du Totalisateur sont tous deux exprimés en dixièmes de litres, le facteur
d'échelle du Totalisateur est de 1. Avec des litres par minute, la base de
temps du Totalisateur est la minute. En plaçant ces valeurs dans l'équation,
le Totalisateur accumulera, chaque seconde, les valeurs qui suivent.
10.0 x 1.000
= 0.1667 litres par seconde
60
Ceci conduira à :
10.0 litres accumulés chaque minute soit 600.0 litres chaque heure.
EXEMPLES DE CALCUL DU FACTEUR D'ECHELLE
D'UN TOTALISATEUR
1- Lorsque l'on modifie la position du point décimal du Totalisateur (
paramètre point décimal de la valeur d'entrée affichée (
Totalisateur requis est multiplié par une puissance de 10.
Exemple :
Entrée (
) = 0.0
Facteur
Totalisateur
d'échelle
0.00
0.0
0
X 10
X100
2- Pour obtenir une lecture moyenne à l'intérieur d'une période désirée, la base de temps
sélectionnée pour le Totalisateur est divisée par la période donnée, exprimée dans la
même unité.
Exemple : Pour la moyenne horaire de la température, exprimée sur une période de 4
heures, le facteur d'échelle sera de 0.250. Pour déterminer une période de temps choisie,
raccordez un temporisateur externe à une entrée utilisateur programmée :
temporisateur est destiné à fixer les instants de début (reset) et de fin (mémorisation) de
la totalisation effectuée.
21
). Dans ce mode, lorsqu'une entrée
Base de temps du Totalisateur
), le facteur d'échelle du
Entrée (
) = 0.00
Facteur
Totalisateur
d'échelle
10
0.000
1
0.00
0.1
0.0
0.01
0
0.001
X10
0.001
).
) dans le
10
1
0.1
0.01
.
Le
