HEMO-MIXER V2

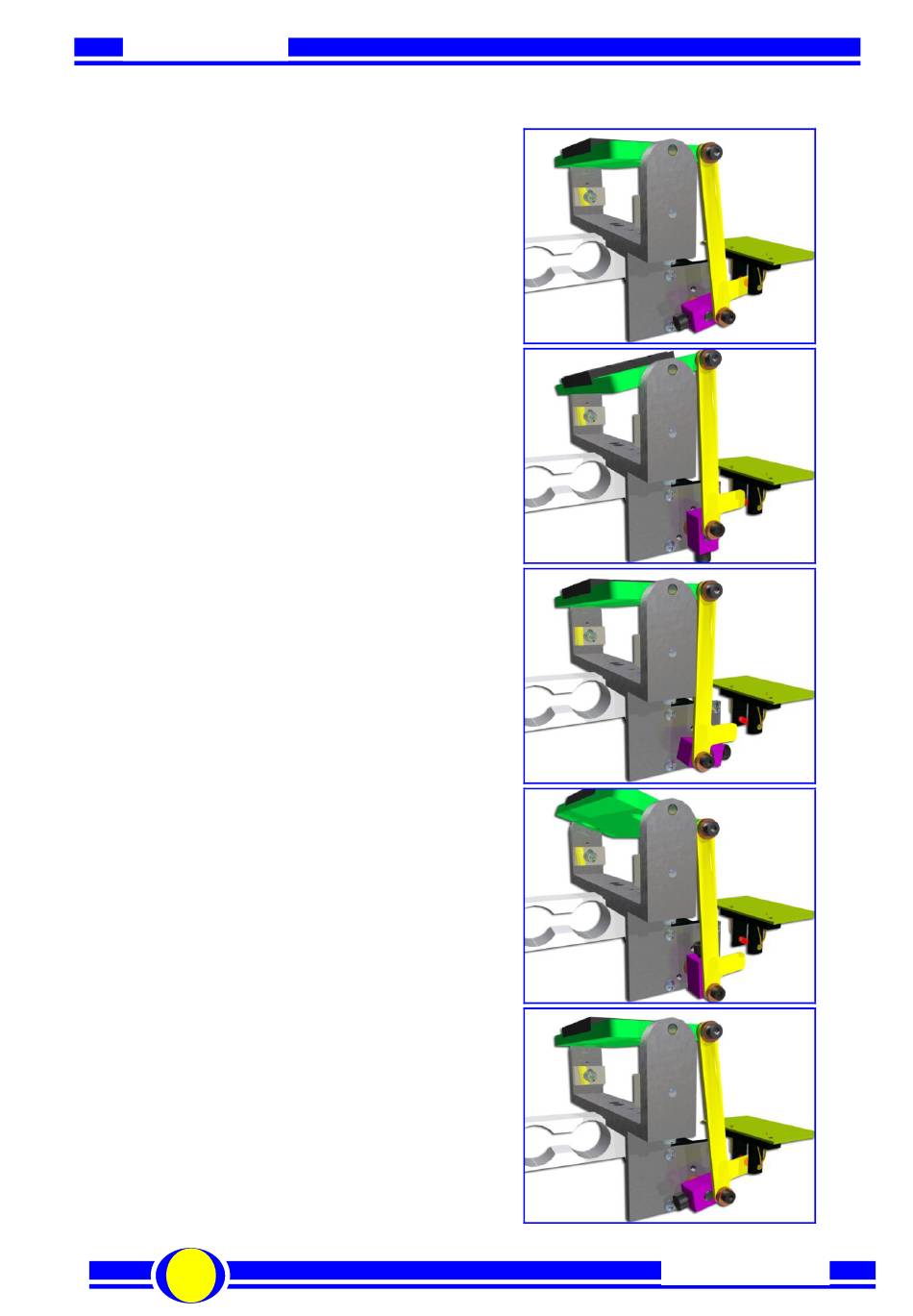

3.4.1.3 Déroulement d'un cycle d'agitation
Position initiale :
- Le drapeau de la bielle (jaune) barre
le faisceau infrarouge.
Cette position correspond à la position
horizontale du support (vert) du plateau
d'agitation
Point mort haut de la bielle :
- Le faisceau infrarouge est dégagé.
A cet instant, le support du plateau est au
maximum de son inclinaison vers la
gauche.
Position demi-cycle d'agitation :
- Le faisceau infrarouge est dégagé.
A cet instant, le support du plateau est à
nouveau à l'horizontale.
Point mort bas de la bielle :
- Le faisceau infrarouge est dégagé.
A cet instant, le support du plateau est au
maximum de son inclinaison vers la droite.
Retour Position initiale :
- Le drapeau de la bielle (jaune) barre
à nouveau le faisceau infrarouge.
Le support du plateau est à l'horizontale, le
cycle d'agitation est révolu.
