3.4.1.2 Principe de fonctionnement

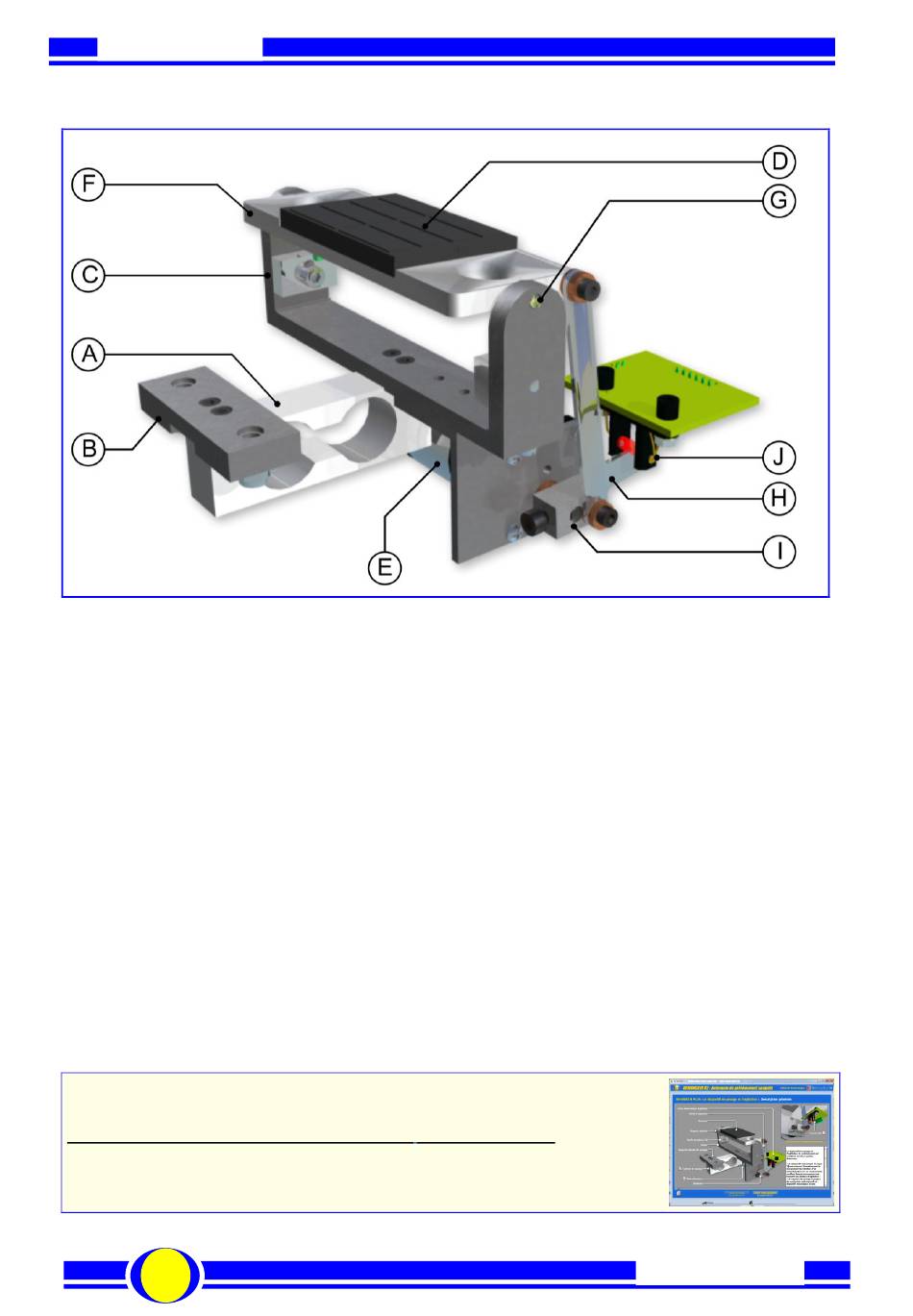

Pesée : l'organe de pesée est un capteur à jauges de déformations (A). La conception ce
capteur est basé sur des films résistants, montés sur un substrat époxy, eux-mêmes fixés sur le
corps du capteur en dural qui se déforme sous l'action d'une force.
Les quatre jauges de déformations sont reliées entre elles en pont de Wheatstone. Le pont est
alimenté en + 8V.
La valeur de la tension différentielle aux bornes du pont est très faible pour une déviation
d'environ 1.3 kg.
Une extrémité du corps du capteur est fixée sur la caisse par l'intermédiaire d'un support (B).
L'autre est fixée sur l'étrier (C).
Agitation : les poches de prélèvement sont agitées en permanence (mélange avec
l'anticoagulant déjà présent dans la poche) par une oscillation du plateau.
Ce plateau est maintenu par un système d'aimants (D) assurant une sécurité à la mécanique
d'agitation afin de ne pas l'endommager en cas d'appui anormal ou de choc.
L'étrier (C) embarque le moteur d'agitation et son réducteur (E) et maintient le support plateau
(F) par deux axes (G).
La vitesse d'agitation est de 10 oscillations par minutes. Le mouvement oscillatoire, réalisé par
l'ensemble bielle (H) /biellette (I), est articulé entre le support plateau (F) et l'axe du moteur
d'agitation. La carte « Agitation » équipée d'un émetteur récepteur infrarouge (J) détecte la
position horizontale du plateau (Cf. 3.4.1.3 Déroulement d'un cycle d'agitation).
