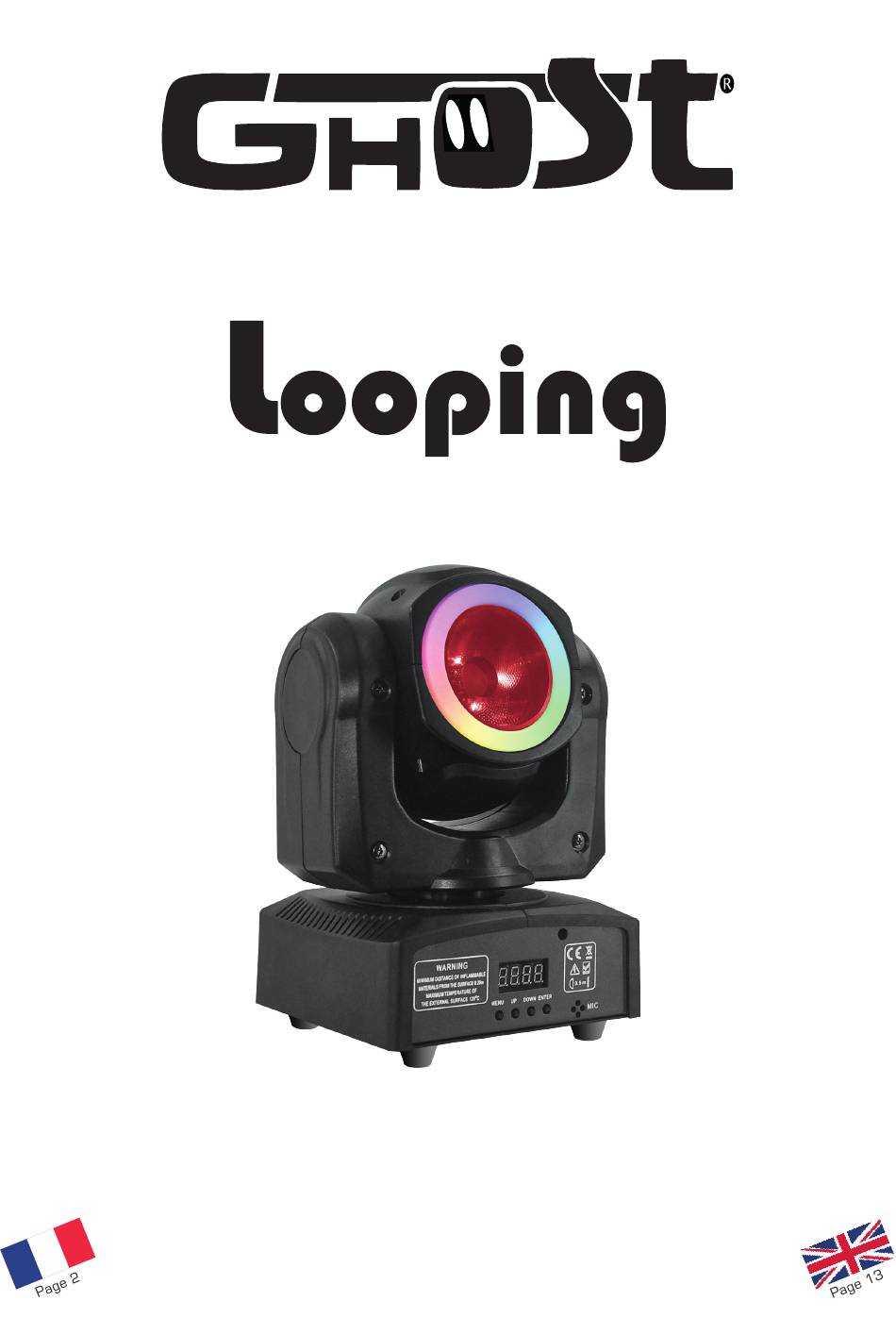

  • Page 1 MANUEL MANUAL...
  • Page 2 Réglementation Cet appareil est parfaitement conçu. Il répond aux dispositions réglementaires actuelles : CE, ROHS, R&TTE Recyclage Appareil soumis à la DEEE (Collecte sélective). Contribuez à la protection de l’environnement en éliminant les matériaux d’emballage de ce produit via les filières de recyclage appropriées. Recyclez ce produit via une filière DEEE (déchets d’équipements électroniques). Ce produit doit être repris par votre revendeur ou doit être déposé...

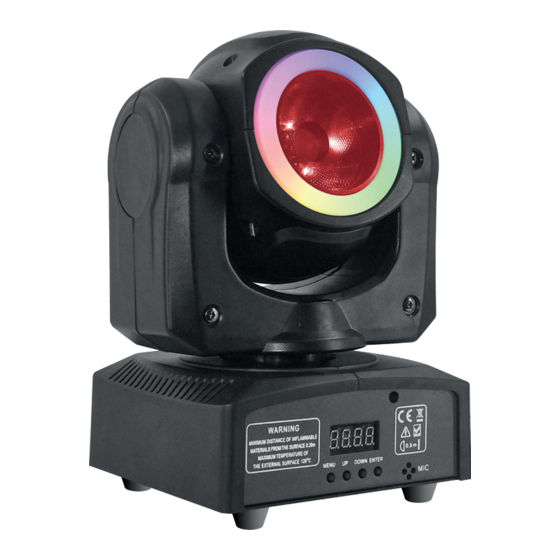

  • Page 3 Lyre beam à effet. Avec son faisceau serré de 4° et sa puissance LED RGBW de 60W, combi- né avec un anneau lumineux multicolor, ce projecteur offre des possibilités d’utilisation multiples. Spécifications Techniques Alimentation : 100-230V - 50/60 Hz Consommation : 70W Connecteurs Alimentation : IEC In/Out Source : 1 x RGBW 60W LED + 12 PCS SMD 5050 RGB Optique : 4.5°...

  • Page 4: Commandes & Afficheur

    COMMANDES & AFFICHEUR : Menu : Pour faire défiler le menu principal ou sortir du sous-menu actif. Up : Pour défiler vers le haut dans le menu ou incrémenter la valeur de la fonction active. Down : Pour défiler vers le bas dans le menu ou décrémenter la valeur de la fonction active. Enter : Pour entrer dans le menu ou confirmer la fonction ou la valeur active.
  • Page 5 Menu Description Sous Menu Description Réglage de l’adres- Addr A001 - A512 Sélection de l’adresse DMX de départ du projecteur se DMX Mode 16 Canaux Réglage du mode ChMd 16Ch / 30Ch Mode 30 Canaux Master - Mode Maitre Réglage du mode SL1 - Mode Esclave synchronisé...
  • Page 6 SdMd - Sélection du mode audio du projecteur Appuyer sur MENU pour sélectionner SDMD, puis appuyer sur ENTER pour commencer le réglage. L’af- ficheur indique «SD1» jusqu’à «SD4». Sélectionner le programme audio souhaité avec les touches UP & DOWN. Appuyer sur ENTER pour valider la sélection. Auto - Sélection du mode automatique et de la vitesse de défilement des programmes Appuyer sur la touche MENU jusqu’à...

  • Page 7: Raccordement Dmx

    RACCORDEMENT DMX: Les projecteurs sont connectés en série à une console DMX. Raccorder les projecteurs comme le montre le schéma ci-dessus. - Raccorder le côté mâle du câble DMX à la sortie de la console DMX512. - Puis connecter la sortie DMX du projecteur à l’entrée du projecteur suivant. - Répéter l’opération sur l’ensemble de la chaine.

  • Page 8: Canaux Dmx

    CANAUX DMX MODE 16 canaux CANAL VALEURS FONCTION 000-255 000-255 PAN FINE 000-255 TILT 000-255 TILT FINE 000-255 VITESSE DU PAN & TILT 000-255 DIMMER DU BEAM STROBE DU BEAM 000-008 PAS DE FONCTION 009-255 STROBE DE LENT À RAPIDE 000-255 ROUGE 000-255...
  • Page 9 Mode 30 canaux CANAL VALEURS FONCTION 000-255 000-255 PAN FINE 000-255 TILT 000-255 TILT FINE 000-255 VITESSE DU PAN & TILT 000-255 DIMMER GENERAL STROBE GENERAL 000-008 PAS DE FONCTION 009-255 STROBE DE LENT À RAPIDE 000-255 BEAM - ROUGE 000-255 BEAM - VERT 000-255...

  • Page 10: Remplacement De Fusible

    Dans le but d’améliorer les produits, des modifications techniques peuvent être effectuées sans informations préalable. C’est la raison pour laquelle les caractéristiques techniques et l’aspect physique des produits peuvent évoluer. Pour bénéficier des dernières mises à jour de nos produits veuillez-vous connecter sur : www.ghost-france.com. Page 10...
  • Page 11 NOTES Page 11...
  • Page 12 GHOST É Z.a.C. douard uffard de la harBonnière MonTeVrain 77771 M arne allÉe edex Tél. : +33 (0)820 230 007...
  • Page 14 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important about the installation, usage and maintenance of the unit. SAFETY eneral nsTruCTion • The products referred to in this manual conform to the European Community Directives and are there-fore marked with CE:.
  • Page 15 Beam moving-head with effect. With a 4° beam and a 60W RGBW LED power, combined with a lightened multicolor ring, this projector offers a large use of possibilities. Technical specifications Power: 100-230V - 50/60 Hz Power consumption: 70W Power connector: IEC In/Out Light Source: 1 x RGBW 60W LED + 12 PCS SMD 5050 RGB Optics: 4.5°...
  • Page 16 COMMAND & DISPLAY : MENU: To scroll through the main menu or exit the active sub-menu. UP: To scroll up in the menu or increase the value of the active function. DOWN: To scroll down in the menu or to decrease the value of the active function. ENTER: To enter the menu or confirm the function or the active value.
  • Page 17 Menu Description Sub-Menu Description Addr Set Address A001 - A512 Setting up a starting DMX address of the fixture 16 channel mode ChMd User Mode 16Ch / 30Ch 30 channel mode Mast - Master mode SL1 - Slave Mode synchronized Mast / Sl 1 / SLMd Operation Mode...
  • Page 18 SdMd - Selection of Sound mode Press MENU to select SDMD, then press ENTER to start the adjustment. The display shows «SD1» to «SD4». Select the desired Sound program with the UP & DOWN keys. Press ENTER to validate the selection. Auto - Selection of automatic mode Press the MENU button until Auto is displayed then press ENTER.

  • Page 19: Dmx Connection

    DMX CONNECTION: The projectors are connected in series to a DMX console. Connect the projectors as shown in the diagram above. - Connect the male side of the DMX cable to the output of the DMX512 console. - Then connect the DMX output of the projector to the input of the next projector. - Repeat the operation on the entire chain.

  • Page 20: Special Function

    CANAUX DMX Mode 16ch CHANNEL VALUES FUNCTION 000-255 000-255 PAN FINE 000-255 TILT 000-255 TILT FINE 000-255 PAN & TILT SPEED 000-255 BEAM DIMMER BEAM STROBE 000-008 Idle 009-255 From slow to fast 000-255 000-255 GREEN 000-255 BLUE 000-255 WHITE 000-255 RING DIMMER RING STROBE...
  • Page 21 Mode 30ch CHANNEL VALUES FUNCTION 000-255 000-255 PAN FINE 000-255 TILT 000-255 TILT FINE 000-255 PAN & TILT SPEED 000-255 GENERAL DIMMER GENERAL STROBE 000-008 Idle 009-255 From slow to fast 000-255 000-255 GREEN 000-255 BLUE 000-255 WHITE 000-255 RING SEGMENT 1 /Red 000-255 RING SEGMENT 1 /Green 000-255...

  • Page 22: Fuse Replacement

    In order to improve the products, technical changes can be made without prior information. This is the reason why the technical characteristics and physical appearance of products may change. To benefit from the latest updates of our products, please log on to: www.ghost-france.com Page 22...
  • Page 23 NOTES Page 23...
  • Page 24 GHOST É Z.a.C. douard uffard de la harBonnière MonTeVrain 77771 M arne allÉe edex Tél. : +33 (0)820 230 007...

Ce manuel est également adapté pour:
