RACCORDEMENT DE SYSTÈMES SÉPARÉS
3
3.1 Généralités
Le raccordement électrique entre le capteur de mesure à ultrasons et le convertisseur de
mesure s'effectue avec un câble signal MR02 (version à un faisceau) ou avec deux câbles de ce
type (version à deux faisceaux). Les extrémités des câbles coaxiaux sont équipées de
connecteurs SMB. Le câble signal est fourni avec le système.
3.2 Marquage des câbles
Chacun des câbles de transducteur coaxiaux est marqué aux deux extrémités par une gaine
jaune portant respectivement un numéro noir 1.1 et 1.2 pour la version à un faisceau et les
numéros 1.1, 1.2, 2.1 et 2.2 pour la version à deux faisceaux. Le premier chiffre indique le
nombre de faisceaux (1 pour un faisceau et 2 pour deux faisceaux) et le second la position de la
transducteur sur ce faisceau (1 ou 2). Le marquage des fiches pour les connecteurs SMB dans le
boîtier de raccordement est identique à celui des câbles de transducteurs (1.1, 1.2, ...).

3.2.1 Capteur de mesure

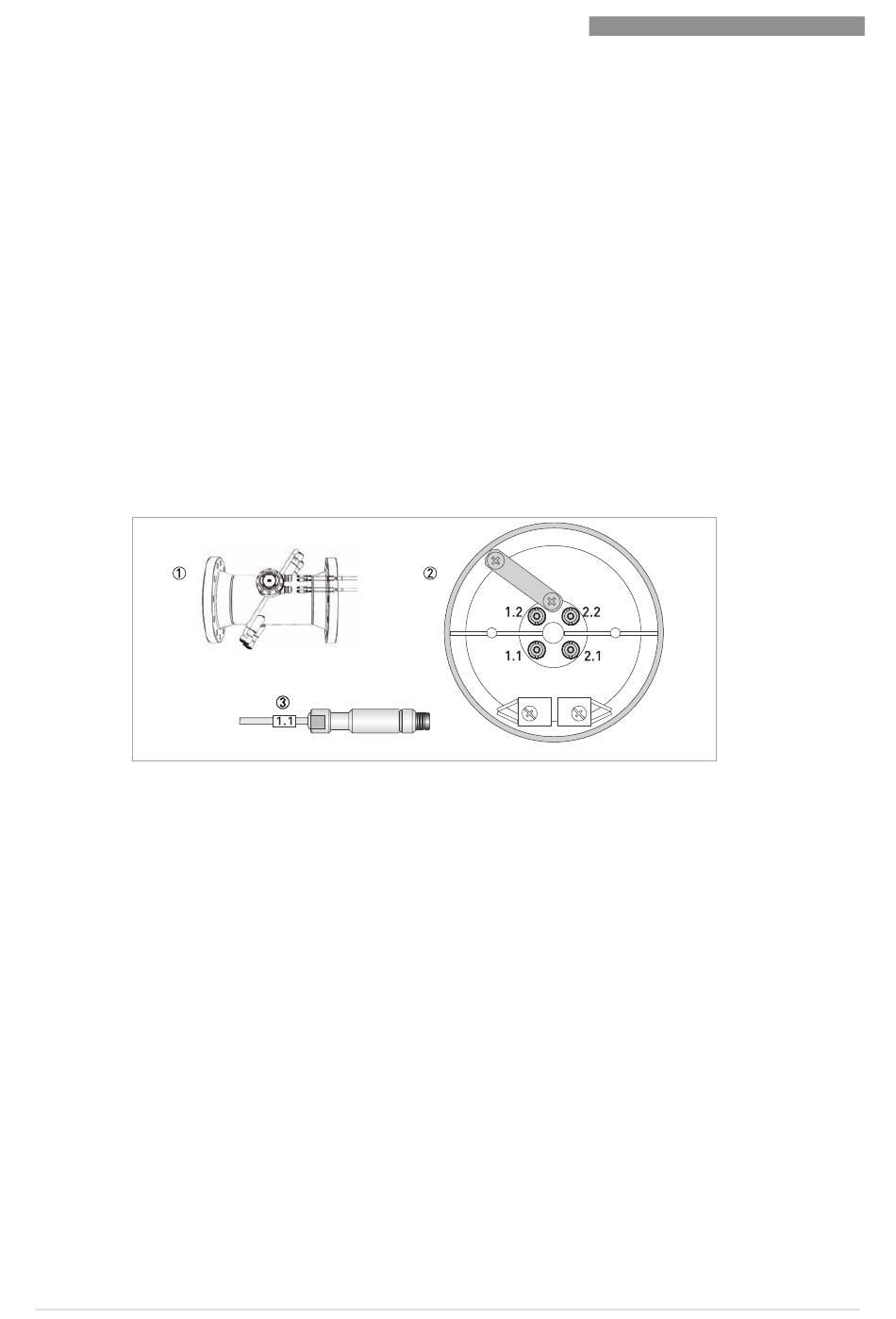

Figure 3-1: Raccordement des câbles au capteur de mesure.
1 Capteur de mesure.
2 Ouvrir le boîtier de raccordement.
3 Marquage sur le câble.
