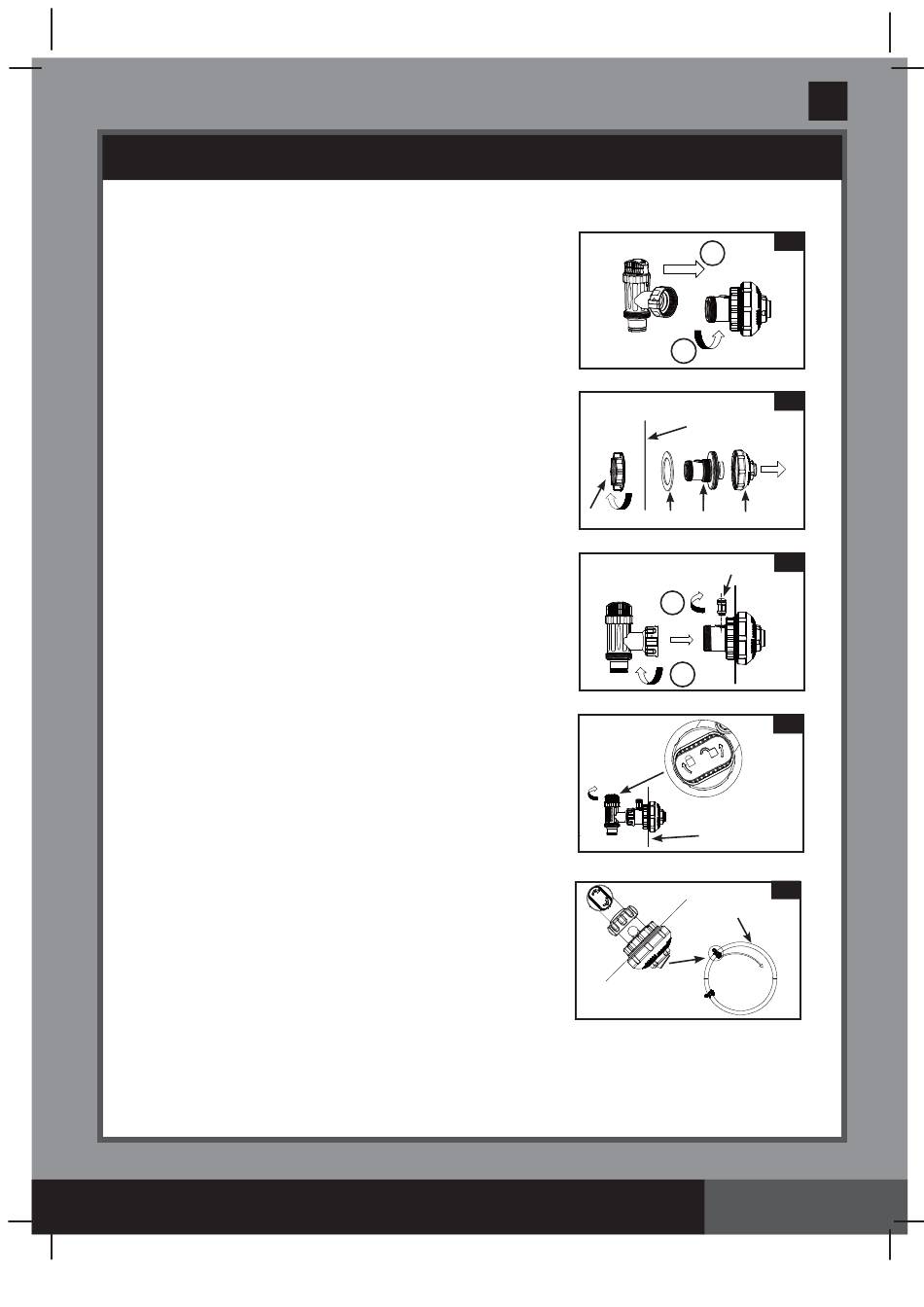

INSTRUCTIONS D'INSTALLATION DE LA BUSE ORIENTABLE ET DES VANNES D'ARRÊT (optionnel)
1. Dévissez dans le sens antihoraire la vanne d'arrêt
assemblée du connecteur fileté d'injection (51) (voir
dessin 5). Faites attention de ne pas perdre le joint
caoutchouc (30). Placez la vanne d'arrêt dans un
endroit protégé.
2. Dévissez dans le sens antihoraire l'écrou (31) fdu
connecteur fileté d'injection (51). Laissez le joint plat
(32) sur le raccord union (51).
3. Installez la buse et la vanne d'arrêt au refoulement.
De l'intérieur du liner de la piscine, insérez la buse
assemblée (25 & 51) dans l'un des trous prédécoupés
avec la rondelle sur le connecteur devant être placée
contre la paroi interne du liner.
4. Avant l'assemblage, graissez le filetage avec un
lubrifiant adapté. Puis, avec le côté plat de l'écrou (31)
positionné vers la paroi externe du liner, revissez
l'écrou dans le sens horaire (31) sur le connecteur
fileté d'injection (51) (voir dessin 6).
5. Serrez à la main la buse réglable d'injection de piscine
(25) et l'écrou (31) sur le connecteur fileté d'injection
(51).
6. Prenez la vanne d'arrêt. Vérifiez que le joint (30) est
bien en place.
7. Vissez la vanne à air (50) sur le connecteur fileté
d'injection (51). NOTE : Veillez à ce que la vanne à
air soit solidement serrée et dirigée vers le haut.
Revissez dans le sens antihoraire la vanne d'arrêt
assemblée sur le connecteur fileté d'injection (51)
(voir dessin 7).
8. Tournez la poignée de la vanne d'arrêt vers la droite
en position fermée. Assurez-vous que la vanne soit
bien fermée. Cela permettra d'éviter que de l'eau coule
durant le remplissage de la piscine (voir dessin 8).
9. Pour un meilleur résultat, ajuster la direction de la tête
de la buse orientable loin de l'évacuation de la piscine
(voir dessin 9).
10. Le liner est maintenant prêt pour le remplissage avec
de l'eau. Reportez-vous au manuel d'instruction pour
les instructions de remplissage.
CONSERVEZ CES INSTRUCTIONS
Français
2
1
INTERIEUR
DE LA PAROI
31
25
32 51
50
1
2
INTERIEUR
DE LA PAROI
PISCINE
CIRCULATION
DE L'EAU
Page 8
261A
5
6
7
8
9
