2.4 Identification du produit
Les informations techniques essentielles concernant le drive sont fournies dans le sigle et sur la plaque signalétique.

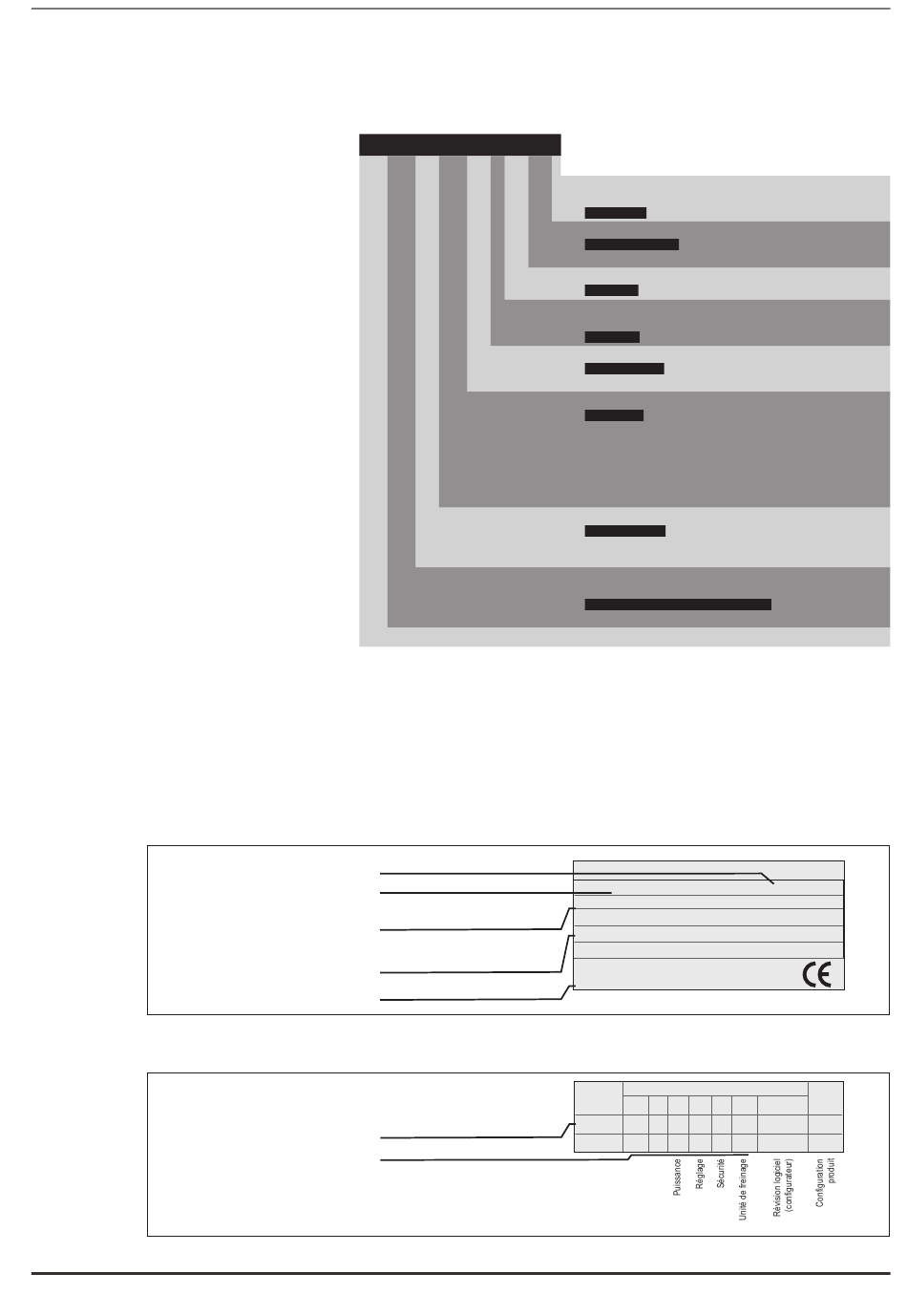

Désignation modèle (sigle)
La sélection du drive est effectuée en fonction du courant nominal du moteur.
Le courant nominal de sortie du drive doit être supérieur ou égal au courant de la plaque du moteur utilisé.
La vitesse du moteur asynchrone dépend du nombre de pôles et de la fréquence (données sur la plaque et le catalogue).
Si un moteur fonctionne à une vitesse supérieure à sa vitesse nominale, contacter le fabricant du moteur pour les pro-
blèmes mécanique qui en découlent (roulements, déséquilibre, etc.). Pour des raisons thermiques, en cas de fonction-
nement continu à une fréquence inférieure à environ 20 Hz (ventilation insuffisante, sauf si le moteur est équipé d'une
ventilation forcée).
Plaque signalétique
Plaque révision firmware et cartes
ADL100 • Guide rapide pour l'installation - Spécifications et branchement
ADL 120 - 1 040 - X B L - AC 4
Numéro de Série
Modèle drive
Entrée (tension d'alimentation, fréquence,
courant d'entrée à couple constant)
Sortie (tension, fréquence, puissance,
courant, surcharge)
Approbations
Révision du firmware
Révision cartes
Tension nominale:
2 = 230Vca
4 = 400Vca
Type moteur:
AC = asynchrone
Application lift:
L = inclus
Bloc de freinage:
X = non inclus
B = inclus
Clavier :
X = non inclus
K = inclus
Puissance drive, en kW:
040 = 4kW
055 = 5,5kW
075 = 7,5kW
110 = 11kW
150 = 15kW
185 = 18,5kW
220 = 22kW
Dimensions mécaniques du drive:
1 = grandeur 1
2 = grandeur 2
3 = grandeur 3
Modalité de régulation:
110 = Sensorless
120 = Asynchrone – Bague fermée
Variateurs, série ADL100
Type :
ADL110-1040-XBL -AC4
S/N: 09012345
Inp:
230Vac-480Vac (Fctry set=400)
50/60Hz
12.5A@400Vac 11A@480Vac
Out : 0-480Vac 300Hz 3Ph 4kW@400Vac 5 Hp @ 460Vac
9A @400V Ovld . 200%-10s
8.10A@460V Ovld.200%-10s
Firmware
HW release
S/N
Release
D
F
P
R
S
BU
------
A
-.E
-.C
3Ph
09012345
Prod.
CONF
SW . CFG
-----
A1
9
