Installation d un module d émetteur-récepteur enfichable Cisco
• Ne retirez pas les bouchons de protection des modules émetteurs-récepteurs ou les capuchons
en caoutchouc du câble à fibre optique avant d'être sur le point de connecter le câble. Les bouchons
et capuchons protègent les ports et les câbles du module contre la contamination et la lumière ambiante.
• Installer et désinstaller fréquemment un module émetteur-récepteur peut réduire sa durée de vie. Évitez
de retirer ou d'insérer inutilement des modules .
• Pour éviter les dommages par décharge électrostatique, respectez les procédures normales de manipulation
des cartes et composants lorsque vous connectez des câbles au commutateur et à d'autres appareils.
• Lorsque vous insérez plusieurs modules d'émetteur-récepteur enfichables dans plusieurs ports de
commutation, attendez cinq secondes entre l'insertion de chaque module. Cela empêchera les ports d'être
en mode désactivés à cause d'une erreur (error disabled). De même, lorsque vous retirez un
module d'émetteur-récepteur enfichable d'un port, attendez cinq secondes avant de le réinsérer.
Procédure
Étape 1
Portez un bracelet de protection contre les décharges électrostatiques relié à une borne de mise à la terre.
Étape 2
Repérez les indications d'envoi (TX) et de réception (RX) qui permettent d'identifier la partie supérieure du
module d'émetteur-récepteur.
Sur certains modules , les indications d'envoi et de réception (TX et RX) peuvent être de simples flèches
indiquant la direction de la connexion.
Étape 3
Si l'émetteur-récepteur enfichable est équipé d'un crochet de verrouillage, assurez-vous que ce dernier est
déverrouillé.
Étape 4
Positionnez le module en face de l'ouverture du logement et poussez-le jusqu'à ce que vous sentiez le connecteur
se mettre en place.

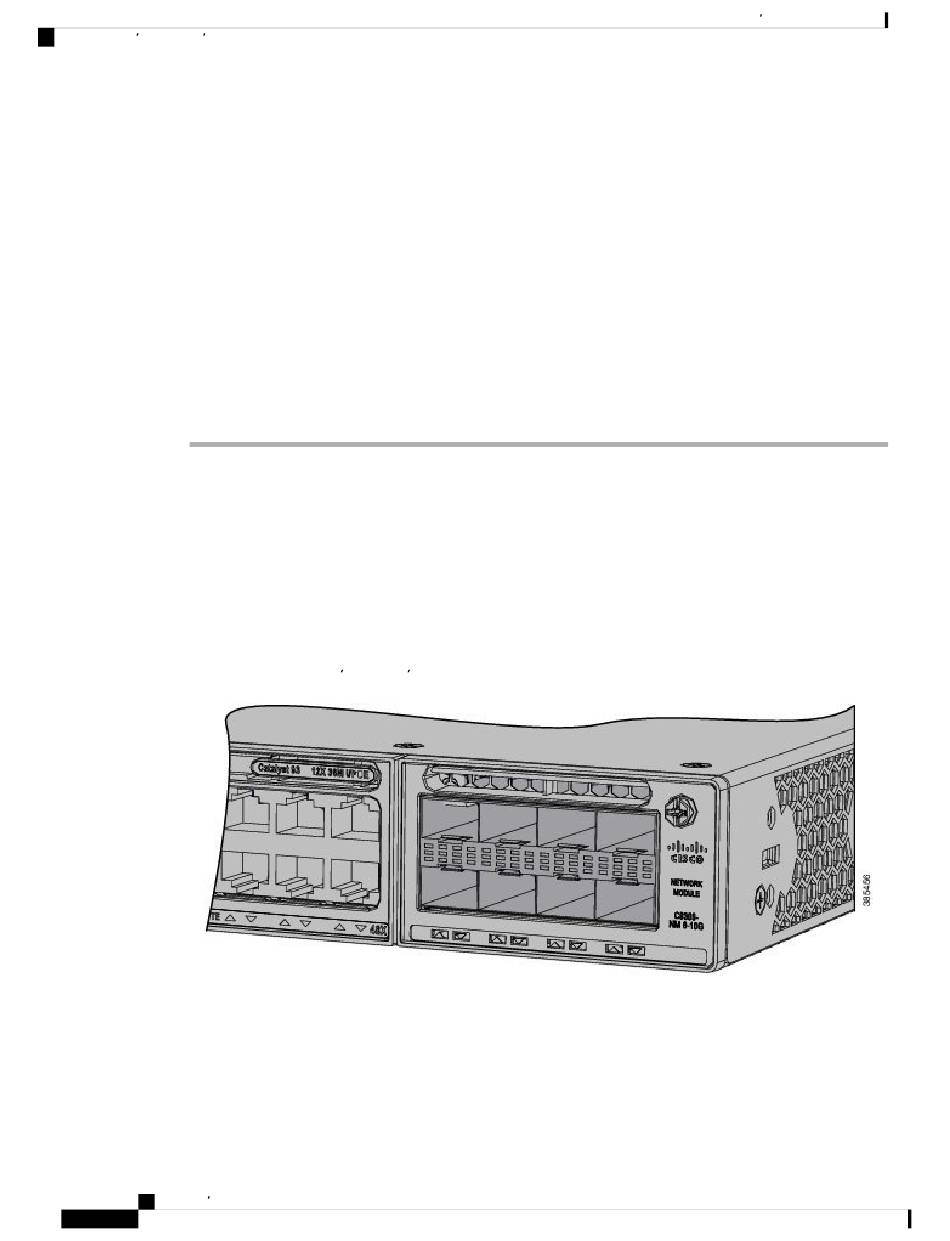

Illustration 31 : Installation d un module d émetteur-récepteur enfichable dans un module réseau
Étape 5
Si le module est doté d'un crochet de verrouillage, assurez-vous que ce dernier est verrouillé pour garder le
module en place.
Étape 6
Retirez les bouchons antipoussière du module et conservez-les dans un endroit sûr.
Étape 7
Connectez les câbles de l'émetteur-récepteur.
Guide d installation du matériel des commutateurs de la gamme Cisco Catalyst 9300
64
