Comment Fonctionne Votre Convertisseur - Samlex Power SSW-350-12A Manuel Du Propriétaire

Section 2 |
Le convertisseur transforme la basse tension CC (courant continu) d'une batterie ou d'une autre source d'alimentation CC
en courant nominal standard de 115 volts CA (courant alternatif) de l'alimentation d'un ménage.
CARACTÉRISTIQUES DE CONCEPTION
• Haut rendement
• De taille compacte
• Courant de repos bas
• Technologie Soft Start
• Contrôle à distance ACL (affichage à cristaux liquides) (pour les modèles 1000 W, 1500 W et 2000W).
PUISSANCE NOMINALE
Les puissances nominales continues selon les modèles sont les suivantes :
• SSW-350-12A -
• SSW-600-12A -
• SSW-1000-12A -
• SSW-1500-12A -
• SSW-2000-12A -
PRINCIPE DE FONCTIONNEMENT
Le convertisseur transforme l'énergie en deux étapes. La première étape consiste en un processus de conversion de
CC à CC qui augment la basse tension CC à l'entrée du convertisseur à une haute tension CC d'approximativement
150 VCC. La deuxième étape est le stage du convertisseur proprement dit, qui transforme la haute tension CC en
115 VCA, 60 Hz CA (RMS). L'étape du convertisseur CC à CC utilise des techniques modernes de conversion de haute
fréquence qui ont remplacé les convertisseurs encombrants que l'on retrouve dans les modèles de technologies
moins avancées. Le stage de conversion utilise des transistors de pointe MOSFET dans une configuration tête-bêche
à haute fréquence.
LA FORME D'ONDE DE SORTIE
La forme d'onde de sortie CA des séries de convertisseurs SSW est connue sous le nom d'«onde sinusoïdale pure»
ou «onde sinusoïdale véritable». C'est une forme d'onde ayant les mêmes caractéristiques que la forme d'onde
sinusoïdale du réseau de distribution public d'électricité. (Voir Fig. 1).
coMMent Fonctionne VotRe
conVeRtiSSeUR
350 Watts
600 Watts
1000 Watts
1500 Watts
2000 Watts
- 6 - 4

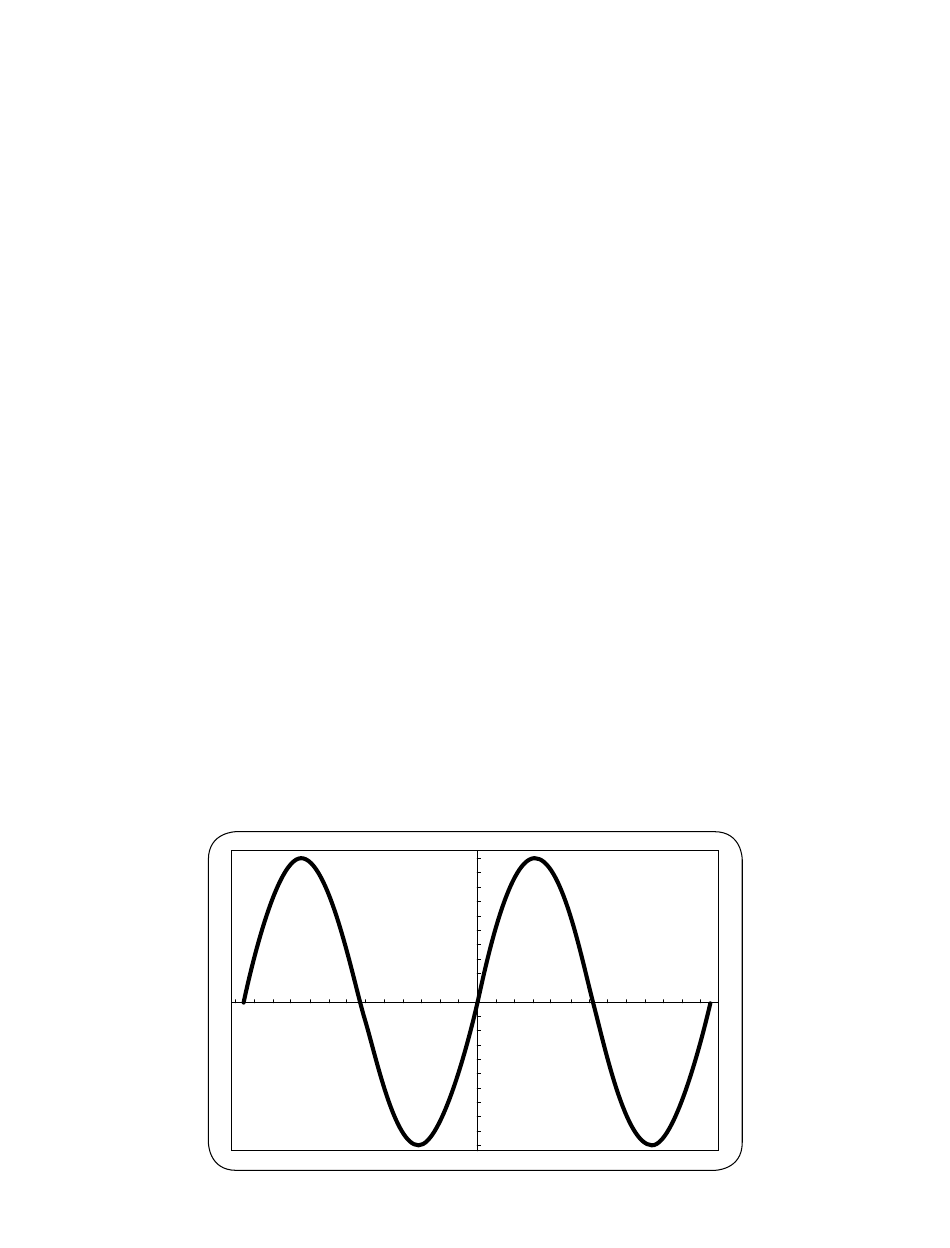

Fig.1. Forme d'onde sinusoïdale pure
1.0
0.5
- 2 2
- 0.5
- 1.0
4 6
5
