cegard/Mini-MOD
3.5 UPS (fuente de alimentación universal)
La UPS acepta un margen amplio de tensión de entrada de 20 ... 265 V CA o 20 ... 375 V CC que es convertida en 24 V
CC para alimentar los perfiles de barrera fotoeléctrica. Los circuitos de alta y baja potencia están aislados eléctricamente.
La salida del semiconductor de la barrera fotoeléctrica también se convierte en un contacto de relé libre de potencial.
Un LED señaliza cualquier cambio en el estado de la salida de relé de la UPS. Para indicar una interrupción en la barrera
fotoeléctrica se puede activar un zumbador.
El dispositivo está integrado en una carcasa con protección IP54 con un filtro CEM y una protección contra cortocircuitos.
Si se utiliza tensión CC para alimentar la UPS, la polaridad de los bornes L y N es irrelevante. Todo el hardware, conectores
5
e instrucciones necesarias están incluidos. El cableado correcto se facilita mediante conectores separados para el emisor
y el receptor.
Importante: El conector de interfaz de la UPS para el operador de accionamiento de puerta es compatible con el conector
de interfaz del cegard/Max para el operador de accionamiento de puerta.

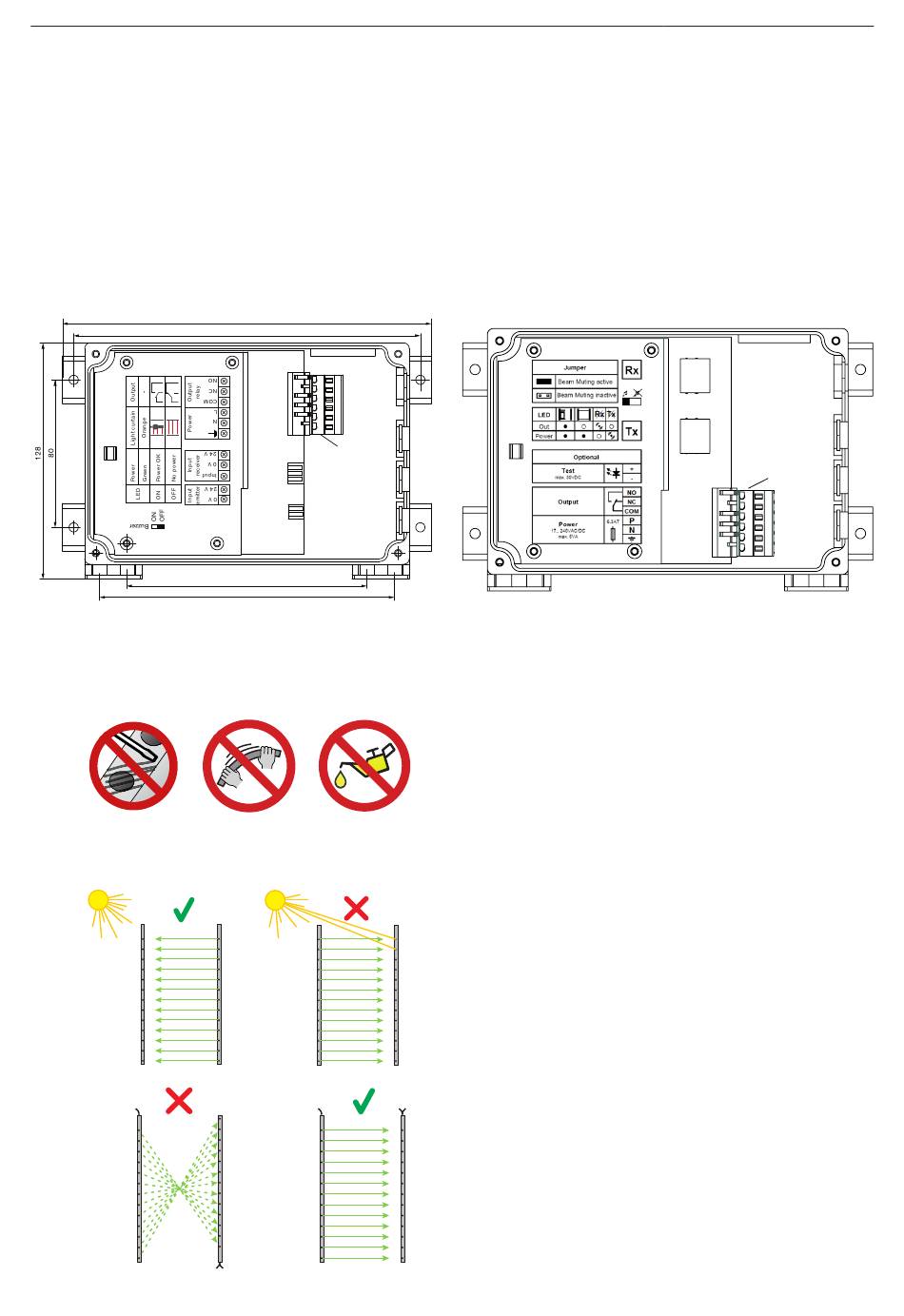

Figura 4:
La UPS tiene el mismo conector de interfaz para el operador de accionamiento de puerta que el controlador del cegard/Max
y, por lo tanto, son compatibles
3.6 Instrucciones generales y precauciones
Rx
Tx
36
200
188
Conector de interfaz
Rx
Tx
130
160
Tx Tx
Tx
Rx
` Nunca raye ni pinte las lentes ópticas, ya que forman el
haz luminoso. No taladre orificios adicionales en el perfil.
Desempaquete los perfiles justo antes de su instalación
para evitar que se produzcan daños.
` No doble ni retuerza los perfiles.
` El aceite puede dañar los cables. En todo momento se
deberá evitar la contaminación.
` Aunque el cegard/Mini-MOD es insensible a la luz solar
Rx
directa, evite cualquier exposición innecesaria siempre
que sea posible, especialmente en el caso del receptor.
` Evite la interferencia de fuentes de luces intermitentes
o luces infrarrojas, como células fotoeléctricas u otras
barreras fotoeléctricas.
` No instale el cegard/Mini-MOD en lugares en los que los
perfiles emisor y receptor estén expuestos directamente
a fuentes de luz, tales como tubos fluorescentes o
lámparas de ahorro energético.
` Asegúrese de montar los conectores para el emisor y el
Rx
receptor en el mismo extremo.
Español
Conector de interfaz
