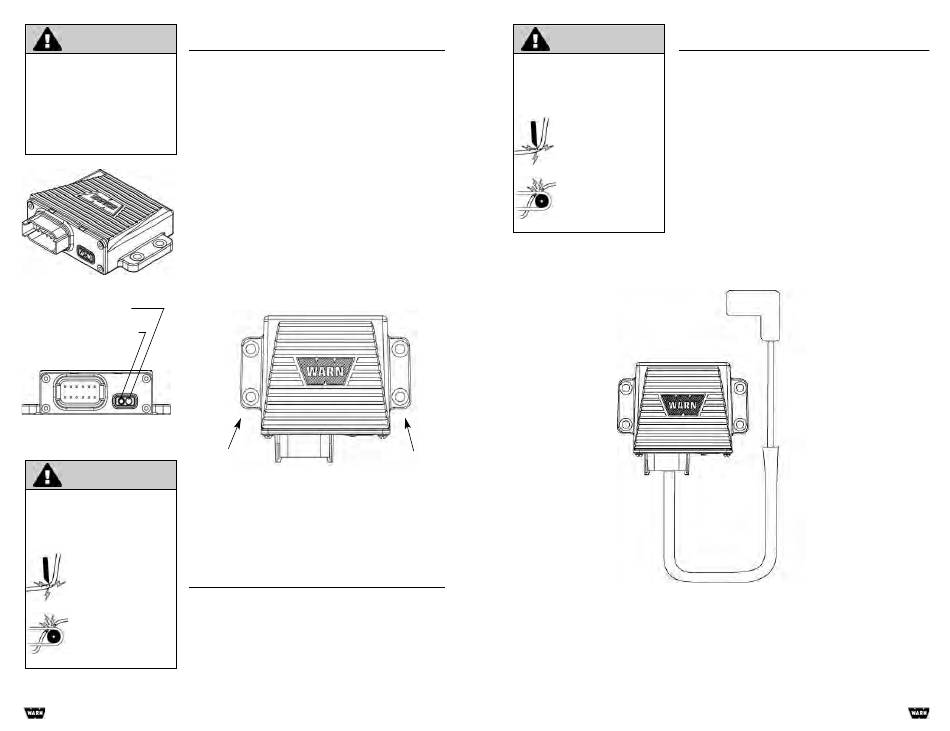

ÉTAPE 2: MONTAGE DU
AVERTISSEMENT
RÉCEPTEUR
Il doit être monté dans un endroit aussi propre et sec que
POUR ÉVITER LES RISQUES DE
possible tout en permettant d'accéder au bouton de
BLESSURES GRAVES OU DE
programmation. D'autre part, l'emplacement de montage doit
MORT SUITE À UNE EXPLOSION:
assurer un dégagement suffisant pour fixer le faisceau de fils
• Ne pas percer le réservoir à essence.
au récepteur.
• S'assurer qu'aucun objet ne se
trouve derrière l'emplacement de L'emplacement idéal pour le récepteur variera selon le
montage avant de percer. véhicule. L'installation se fait en autres sous le tableau de
bord dans le compartiment du moteur. Éviter d'installer le
récepteur près de la batterie ou du collecteur d'échappement.
La température d'opération de maximum est 104° C (220° F).
Étapes de montage:
1. Déterminer l'emplacement de montage.
2. Pour le montage sur une surface plane, marquer et percer
deux (2) trous de montage au minimum, un de chaque
côté du récepteur.
3. Fixer sans serrer le récepteur à l'aide de boulons de 1/4
po ou M6 et d'écrous de blocage.
4. Serrer les fixations pour l'instant.
DEL de programmation
Bouton de programmation
AVERTISSEMENT
POUR ÉVITER LES RISQUES DE
BLESSURES GRAVES OU
MORTELLES SUITE À UN FEU
ÉLECTRIQUE:
• Ne jamais faire passer des
câbles électriques:
- Sur des bords tranchants.
ÉTAPE 3: POSE DU HARNAIS
- Par des pièces mobiles
ou à proximité.
Mettre en déroute Marche:
-À proximité de pièces
1. Prévoir de faire passer le faisceau de fils entre le
pouvant devenir chaudes.
récepteur et le coffret de commande du treuil.
• Toujours isoler et protéger
2. Harnais de route.
tous les fils et bornes
électriques exposés.
Warn Industries, Inc.
16
Une attache minimum de chaque côté
ÉTAPE 4: CONNEXION DU
AVERTISSEMENT
CÂBLAGE
POUR ÉVITER LES RISQUES DE Remarque : Voir la Figure 1.
BLESSURES GRAVES OU
1. Connecter une extrémité du faisceau de fils au récepteur.
MORTELLES SUITE À UN FEU
ÉLECTRIQUE: 2. Connecter la fiche à angle droit du faisceau de fils au
coffret de commande du treuil.
• Ne jamais faire passer des
3. Fixer les fils au moyen d'attaches.
câbles électriques:
- Sur des bords tranchants.
- Par des pièces mobiles
ou à proximité.
-À proximité de pièces
pouvant devenir chaudes.
• Toujours isoler et protéger
tous les fils et bornes
électriques exposés.
Figure 1 : Schéma de câblage
Guide d'installation de télécommande sans fil WARN 17
