Version « Pression » - Branchement sur le réservoir à capacité tampon

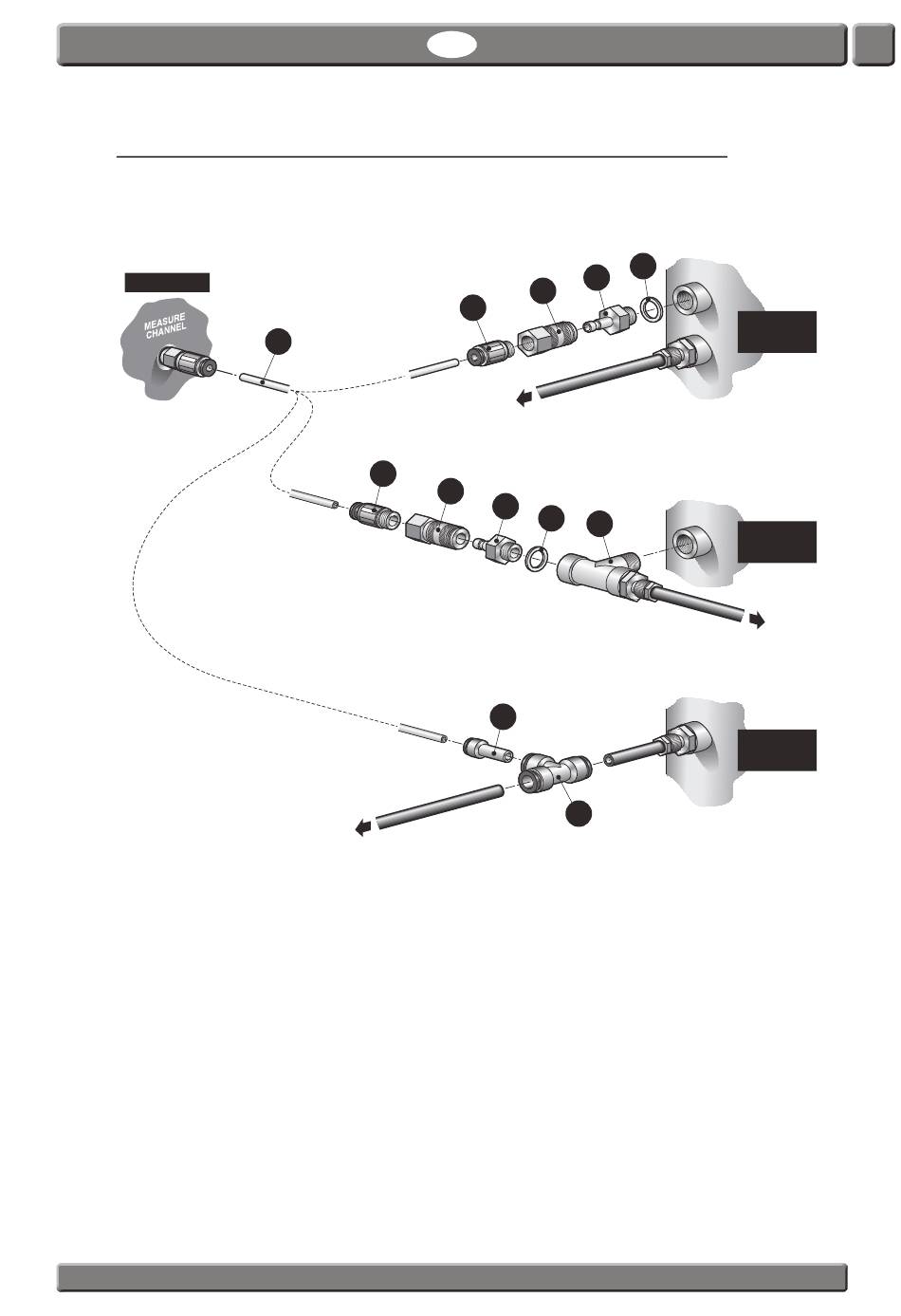

L'appareil est livré avec un flexible d'échantillonnage et une série de raccords afin de garantir un
branchement correct sur le réservoir à capacité tampon. Le branchement peut être opéré de plusieurs
façons, mais nous recommandons l'une des méthodes décrites ci-dessous.
MAP Check 3
Flexible d'échantillonnage (3 m)
Au besoin, le tuyau peut être raccourci.
Raccord instantané 3 mm/M5
Connecteur rapide femelle M5
Connecteur rapide mâle M5
Joint en nylon
Raccord instantané 6 mm
Raccord instantané, adaptateur, 6/3 mm
Raccord en T (pas fourni)
