MAP Check 3
7

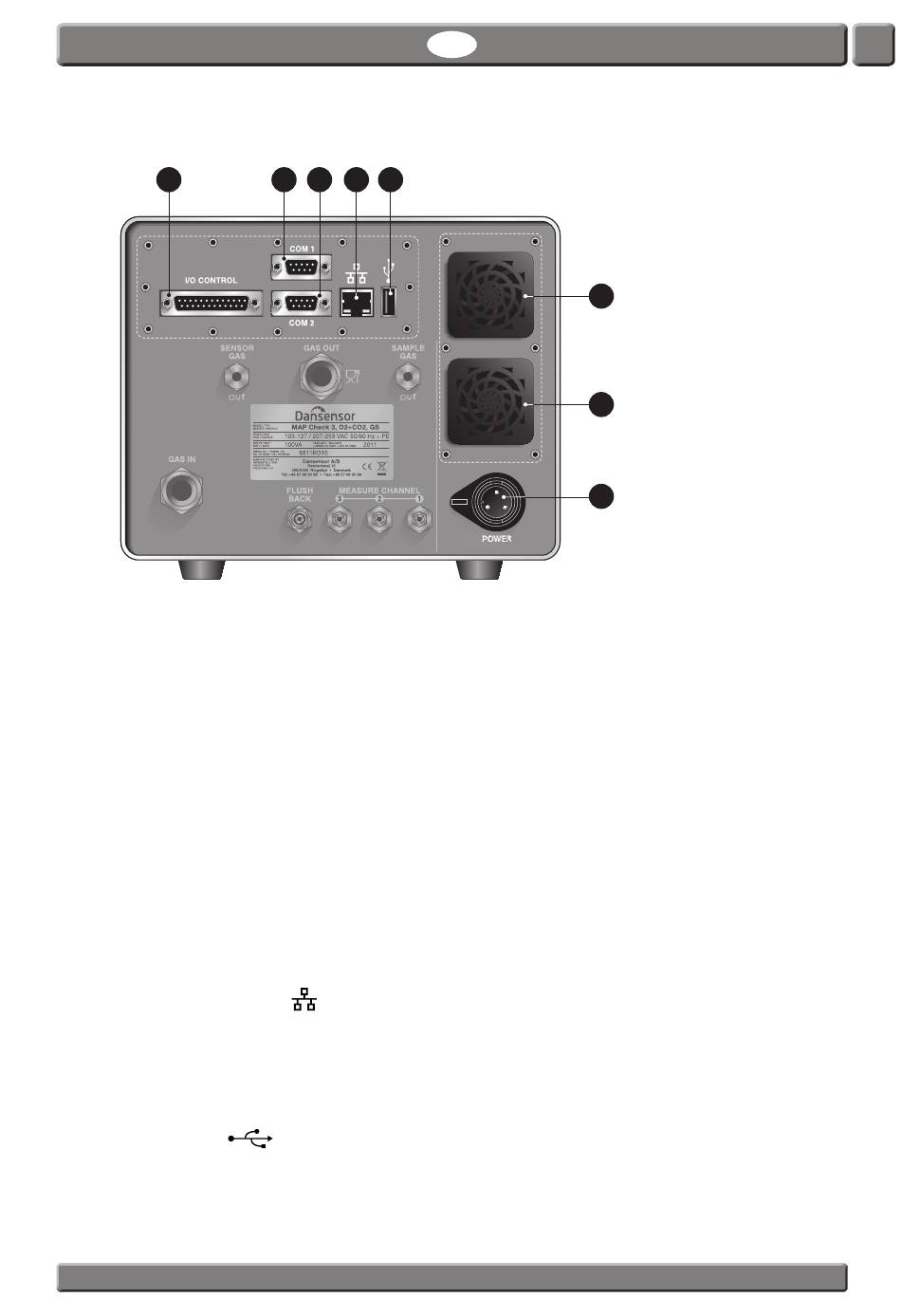

« POWER »
Connecteur de l'alimentation électrique.
Grille d'entrée de l'air de refroidissement
Comprend un filtre à poussière et un ventilateur à l'intérieur de l'appareil.
Grille de sortie de l'air de refroidissement
Comprend un filtre à poussière.
« I/O CONTROL »
Port de communication (D-SUB 25) pour les signaux de commande de l'emballeuse.
« COM1 »
Port RS232 (D-SUB 9) pour le raccordement à l'emballeuse ou pour la récolte de données externes
via le logiciel (SDK-PSIP)
« COM2 »
Port RS232 (D-SUB 9) pour le contrôle du mélangeur de gaz MAP Mix Provectus et pour le
raccordement au serveur terminal en vue de la configuration (« Black-Box »).
Port LAN/Ethernet
Connexion au réseau local (LAN) en vue
- de la récolte de données externes (dump de données LAN) ;
- de la communication avec le logiciel (SDK-PSIP) ;
- de la communication Modbus TCP avec l'emballeuse.
Le port comprend deux voyants indicateurs d'état intégrés.
Hôte USB
Pour le raccordement d'une clé mémoire.
Les versions « autonomes » comprennent également un connecteur USB à l'avant de l'appareil.
Dansensor A/S
FR
8
9
10
11
COPYRIGHT ©
Guide utilisateur
5
6
4
PBI-300854-F 06/2015
