Remarques
Réglage
La modification des plages de temps ou du règlage de temps sont enré-
gistrée immédiatement.
Si la modification des plages de temps ou de temps sont effectuée pen-
dant le déroulement de la temporisation, le relais peut déclencher invo-
lontairemen !
Outil de réglage
La durée périodique du clignotement de la DEL jaune pendant la tempo-
risation est de 1 s ± 4% et peut donc s'utiliser pour le réglage. Ceci est
particulièrement utile dans la plage inférieure du réglage fin et pour les
temporisations longues, car les facteurs de multiplication entre les plages
de temps sont exacts.
Exemple:
Temporisation à régler = 40 min; doit l'être avec un réglage fin dans la
plage de 3 à 300 min; une mesure exacte de la temporisation nécessite
beaucoup de temps et notamment plusieurs cycles en temps réel.
Pour accélérer le réglage, on commute sur la plage 0,03 ... 3 min. Dans ce
cas, le réglage devrait correspondre à 0,4 min (= 24 s). Le potentiomètre
de réglage temps est ainsi programmé pour 24 périodes clignotantes de
la DEL jaune.
On revient ensuite à la plage 3 ... 300 min, et le réglage est terminé.
Potentiomètres à distance
Sur la variante IK/SK 9962.81/300, on peut également effectuer les ré-
glages fins de temporisation par un potentiomètre à distance 10 kΩ. Le
raccordement s'effectue aux bornes Z1-Z2. Ne pas oublier de régler le
commutateur de l'appareil sur le minimum. Si l'on n'utilise pas de poten-
tiomètre, il faut shunter les bornes de raccordement Z1-Z2.
Les câbles du potentiomètre à distance ne doivent pas être posés avec
ceux qui amènent la tension d'alimentation. Si c'est impossible, il est re-
commandé de choisir des câbles blindés pour le potentiomètre, en raccor-
dant le blindage sur la borne Z1.
On ne doit pas raccorder de potentiels de tension externes aux bornes Z1
et Z2, car cela pourrait endommager l'appareil.
Il n'y a pas de séparation galvanique entre les bornes Z1 et Z2 par les
bornes A1/A2 !
Entrée de commande B1
L'appareil nécessite la présence constante d'une tension auxiliaire sur
A1-A2. La temporisation se déclenche par l'entrée de commande B1. B1
doit être piloté par un potentiel (+ en DC) par rapport à la borne A2 On
peut pour cela choisir aussi bien la tension auxiliaire de la borne A1 que
n'importe quelle tension dans la plage 12 ... 240 V AC/DC. L'utilisation de
charges parallèles, comme des contacteurs, de B1 vers A2 est également
admise.
Danger en raison d'un choc életrique!
Danger de mort ou blessures graves.
AVERTISSEMENT
L'entrée de commande B1 ainsi que les entrées des connexions des
potentiomètres à distance Z1, Z2 sont reliées galvaniquement à la
tension auxiliaire A1/A2.
Les lignes et les éléments connectés doivent avoir une isolation
appropriée!

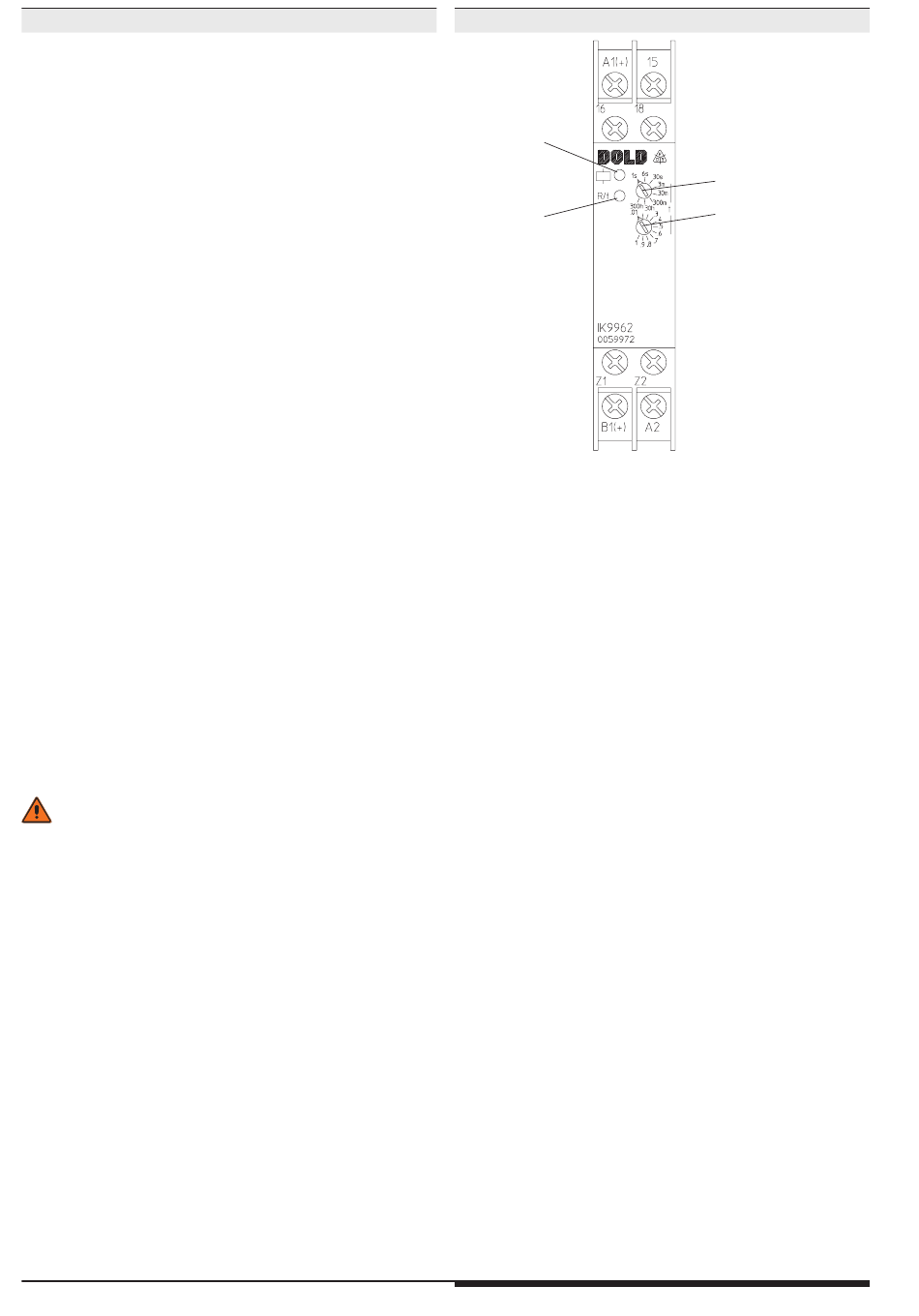

Réglage de l'appareil
DEL verte
allumée en présence
de tension de service
DEL jaune "R/t"
signale la position
des contacts
et la temporisation
(voir descriptif affichages)
2
Interrupteur plage de temps
Réglage temporisation
M5674_b
24.01.22 de / 490A
