DOLD VARIMETER RL 9853 Traduction De La Notice Originale page 2

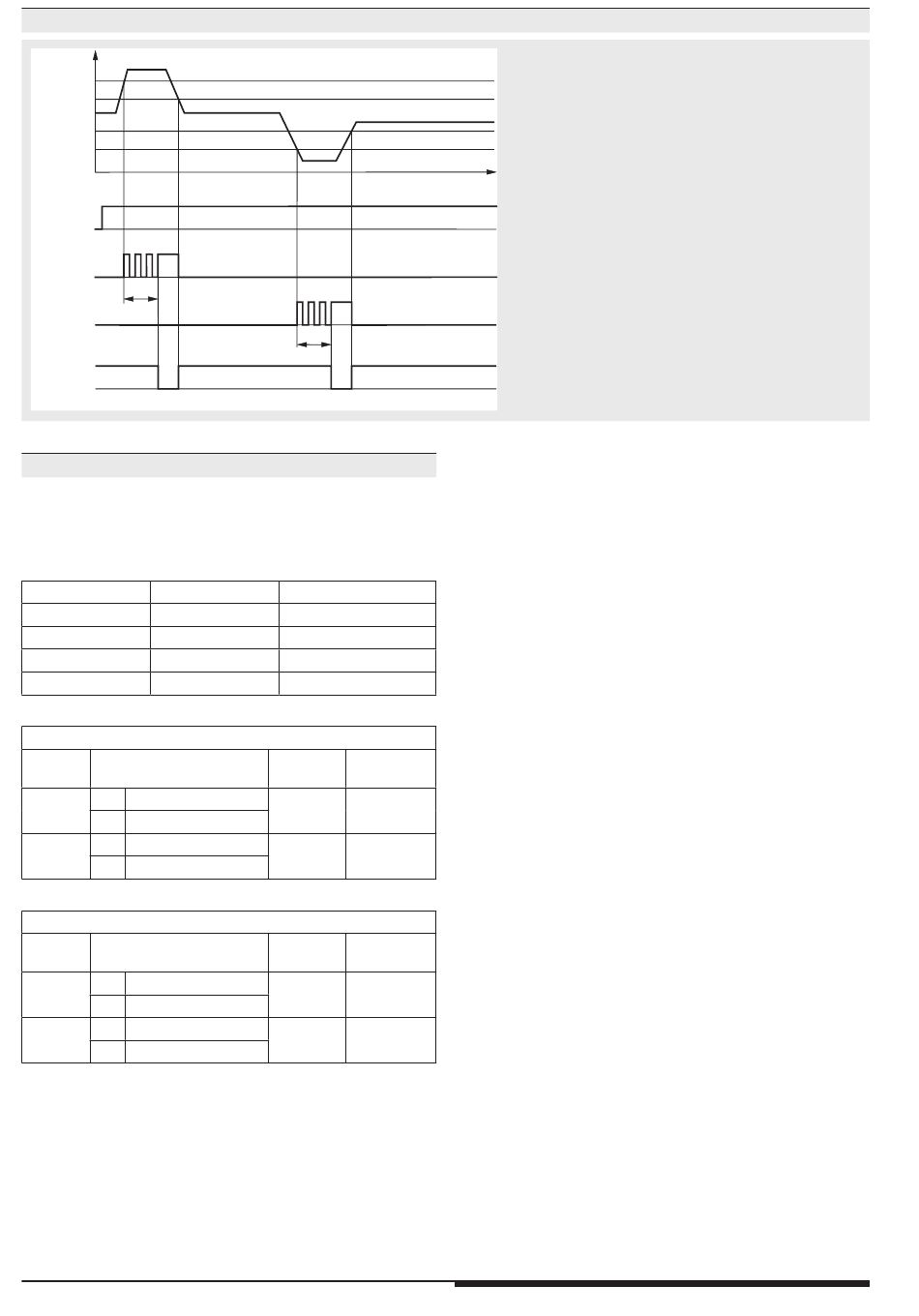

Diagramme de fonctionnement
I
AC/DC >I
Hystérésis >I
Hystérésis <I
AC/DC <I
Réseau
Surintensité
normal
DEL ON
DEL >I
t
v
DEL <I
11-14
11-12
Remarques
Le courant pour la mesure de courant peut également provenir de
l'alimentation auxiliaire du relais. Toutefois, ceci empèchera alors toute
séparation galvanique entre la mesure et l'alimentation. Un sélecteur de
fonctions à quatre niveaux permet de régler les différentes fonctions de
surveillance dans des réseaux mixtes.
Choix des fonctions Forme de réseau
AC > I
AC < I
DC > I
DC < I
Plage de mesure AC/DC (variante 100 mA)
Bornes Plage de mesure
DC 2 mA ... 11 mA
i1/k
AC 2 mA ... 11 mA
DC 10 mA ... 110 mA
i2/k
AC 10 mA ... 110 mA
Plage de mesure AC/DC (variante 10 A)
Bornes Plage de mesure
DC 0.1 A ... 1.1 A
i1/k
AC 0.1 A ... 1.1 A
DC 1 A ... 10 A
i2/k
AC 1 A ... 10 A
Sous-
Réseau normal
intensité
t
v
Fonction de surveillance
AC Surintensité
AC Sous-intensité
DC Surintensité
DC Sous-intensité
Résistance Courant
interne continu max.
10 Ω
50 mA
1,0 Ω
200 mA
Résistance Courant
interne continu max.
40 mΩ
4 mΩ 12 A
t
Réseau normal
M11523_a
2 A
2
14.02.22 fr / 503A
