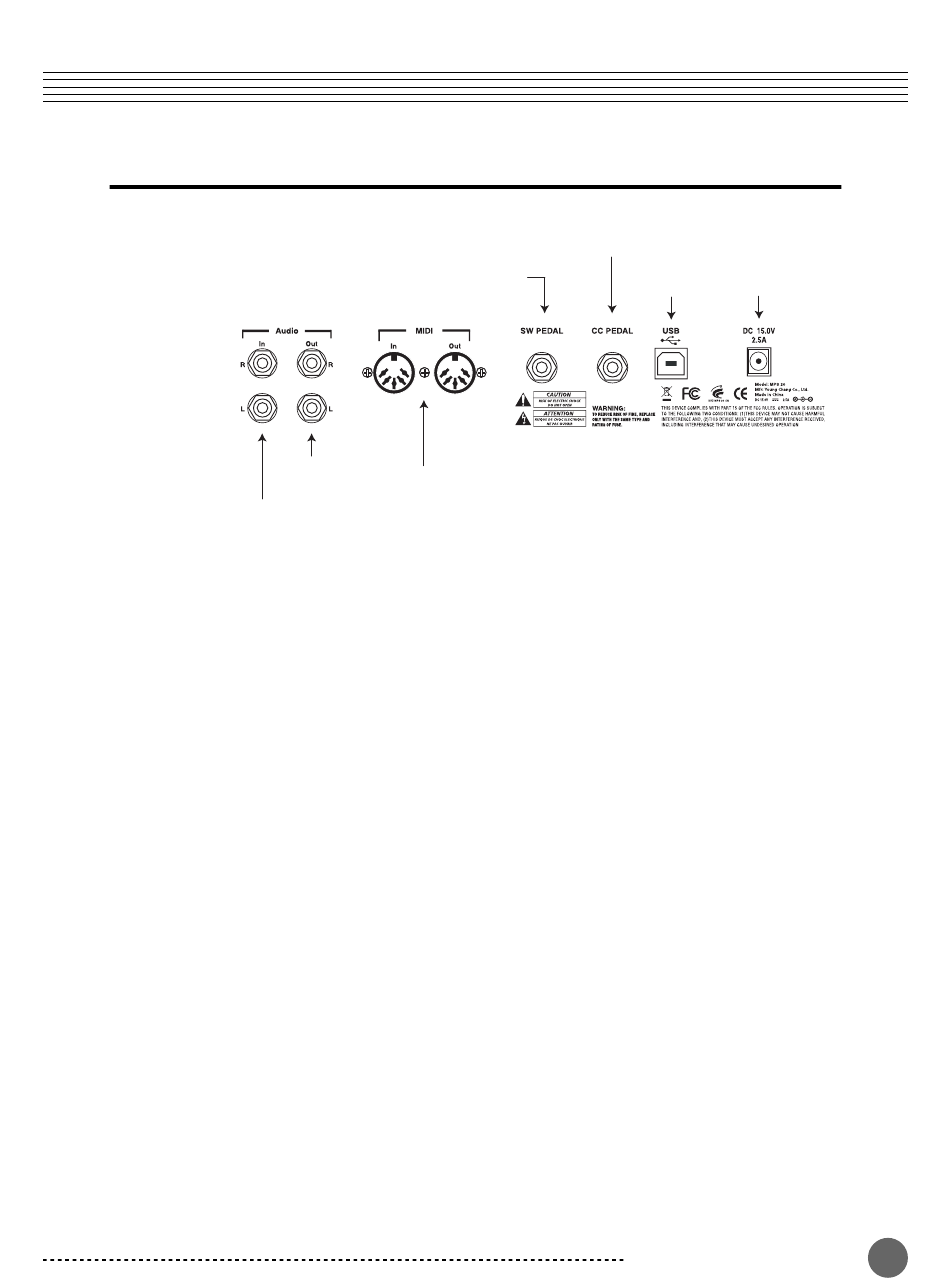

Face arrière
Prise pour pédale à variation continue
(Volume/Expression)
Prise pour
Prise pour pédale
adaptateur
Port
commutateur
(Sustain)
secteur
USB
Prises de
Ports
sortie audio
MIDI IN
Prises
d'entrée
et OUT
audio
Entrée audio (Audio In)
Utilisez ces prises jack 6,35 mm pour produire par les haut-parleurs internes du MPS20 le son
d'autres appareils tels qu'un lecteur de MP3 ou un lecteur de CD. Éteignez toujours le MPS20
avant de brancher ou de débrancher des câbles dans les prises Audio In.
Sortie audio (Audio Out)
Utilisez ces prises jack 6,35 mm pour relier le MPS20 à un équipement audio externe.
Utilisez des câbles 6,35 mm mono (asymétriques).
Entrée et sortie MIDI (MIDI In et Out)
Utilisez les ports MIDI In et Out pour relier le MPS20 à d'autres appareils MIDI afin de recevoir
et d'envoyer des données MIDI.
Pédale commutateur (Sustain ou SW PEDAL)
Branchez la pédale de style piano fournie à cette prise et utilisez-la comme une pédale de
sustain (pédale forte). Une double pédale commutateur peut également être branchée à cette
prise ou deux pédales commutateurs simples peuvent l'être via un cordon adaptateur mono
en Y. Dans ce cas, la pédale de droite sert de pédale forte (Sustain) et la pédale de gauche
de pédale tonale (Sostenuto).
Pédale à variation continue (volume/expression ou CC PEDAL)
Utilisez cette prise jack 6,35 mm pour brancher une pédale de contrôle continu et lui
assigner le contrôle du volume et de l'expression.
USB
Branchez un câble USB à ce port pour envoyer et recevoir des données MIDI ou pour la
connexion à un ordinateur en vue de mises à jour du système.
DC (CC)
Branchez ici l'adaptateur secteur.
17
Vue d'ensemble du MPS20
