16
Cycles palpeurs : contrôle automatique des pièces
16.13 MESURER PLAN (cycle 431, DIN/ISO : G431)
Attention lors de la programmation !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Pour que la TNC puisse calculer les valeurs
angulaires, les trois points de mesure ne doivent pas
se trouver sur une droite.
Les angles dans l'espace utilisés avec la fonction
d'inclinaison du plan d'usinage sont mémorisés dans
les paramètres Q170 - Q172. Les deux premiers
points de mesure servent à définir la direction de
l'axe principal pour l'inclinaison du plan d'usinage.
Le troisième point de mesure définit le sens de l'axe
d'outil. Définir le troisième point de mesure dans le
sens positif de l'axe Y pour que l'axe d'outil soit situé
correctement dans le système de coordonnées qui
tourne dans le sens horaire.

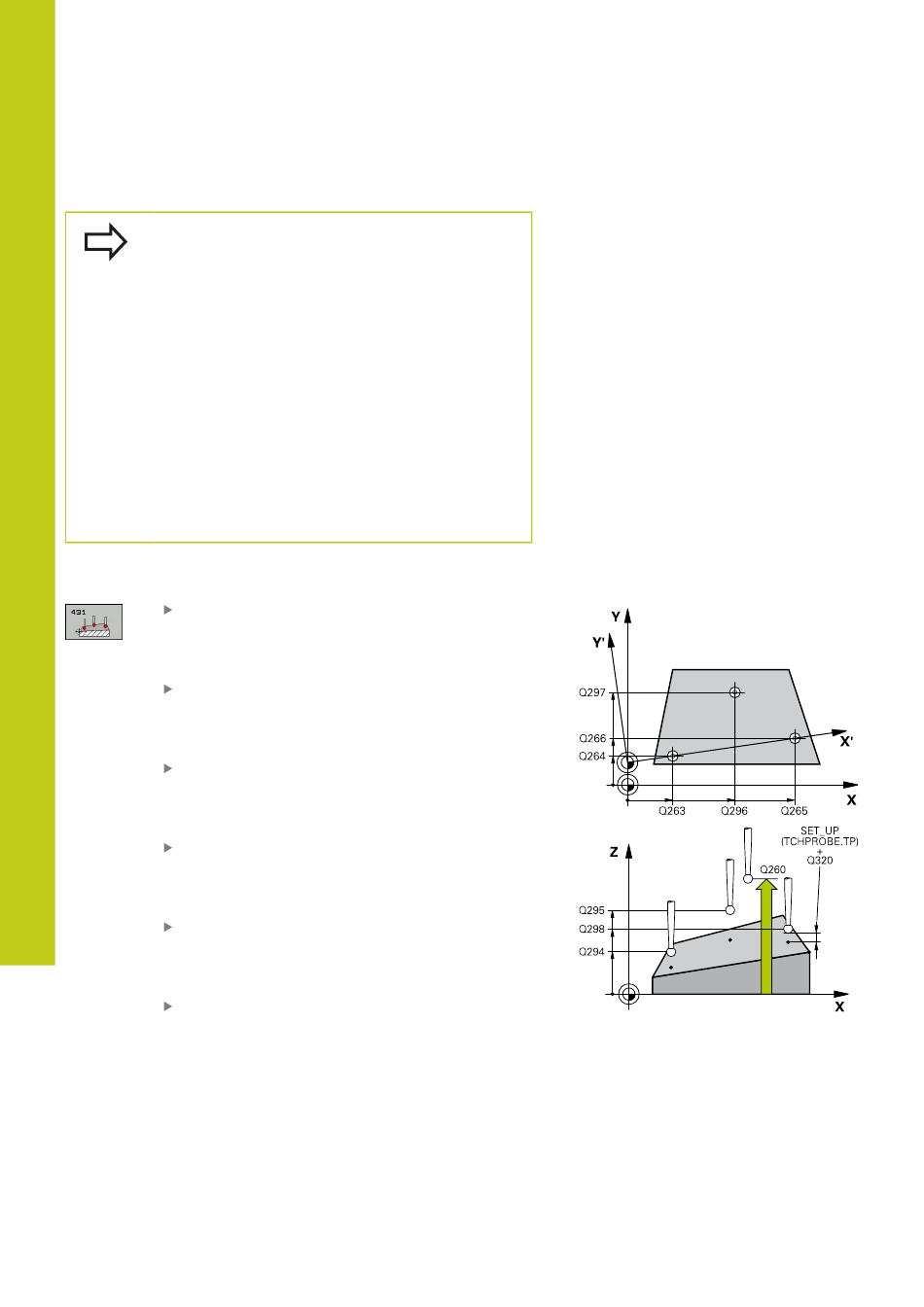

Paramètres du cycle
Q263 1er point mesure sur 1er axe? (en
absolu) : coordonnée du premier point de palpage
dans l'axe principal du plan d'usinage Plage de
programmation : -99999,9999 à 99999,9999
Q264 1er point mesure sur 2ème axe? (en
absolu) : coordonnée du premier point de palpage
dans l'axe auxiliaire du plan d'usinage. Plage de
programmation : -99999,9999 à 99999,9999
Q294 1er point mesure sur 3ème axe? (en
absolu) : coordonnée du premier point de palpage
dans l'axe de palpage. Plage de programmation :
-99999,9999 à 99999,9999
Q265 2ème point mesure sur 1er axe? (en
absolu) : coordonnée du deuxième point de palpage
dans l'axe principal du plan d'usinage Plage de
programmation : -99999,9999 à 99999,9999
Q266 2ème point mesure sur 2ème axe? (en
absolu) : coordonnée du deuxième point de palpage
dans l'axe auxiliaire du plan d'usinage Plage de
programmation : -99999,9999 à 99999,9999
Q295 2ème point mesure sur 3ème axe? (en
absolu) : coordonnée du deuxième point de palpage
dans l'axe de palpage. Plage de programmation :
-99999,9999 à 99999,9999
594
HEIDENHAIN | TNC 640 | Manuel d'utilisation Programmation des cycles | 9/2016
